mos是电流控制还是电压控制

你刚接触电子元器件，尤其是MOS管时，是不是经常被一个“基础问题”绕晕：它和晶体管（BJT）到底有啥根本区别？很多人说，BJT是电流控制，mos是电压控制。但仅仅记住这句话，就像只学了武功口诀没练心法，一到实际电路里，还是云里雾里。

这个看似简单的定义，恰恰是理解现代电子世界的基石。它不仅关乎一个元件的分类，更决定了你如何设计电路、如何分析信号、如何选择器件。今天，我们不谈复杂公式，就从最底层的物理原理出发，掰开揉碎，看看mos管的“电压控制”到底意味着什么。

一、拨开迷雾：先看清被控对象是谁

所有困惑的起点，往往是概念没对齐。当我们谈论“控制”，首先要明确：我们在控制什么？答案很明确：我们最终要控制的，是从MOS管的漏极（D）流到源极（S）的那股主电流（IDS）。无论你是想放大信号，还是当作开关使用，本质都是让这股电流乖乖听话。

那么，接下来的问题就是：我们通过什么“手段”，来指挥这股主电流呢？这就是MOS管与BJT分道扬镳的地方。

BJT（双极性晶体管）：它的手段是“电流命令”。你需要从基极（B）注入一股小电流（IB），这股小电流就像一个“信使”，它直接“招募”并驱动了集电极到发射极的主电流（IC）。IB和IC之间存在一个近似线性的倍数关系（β值）。所以，BJT是一个电流控制电流源。

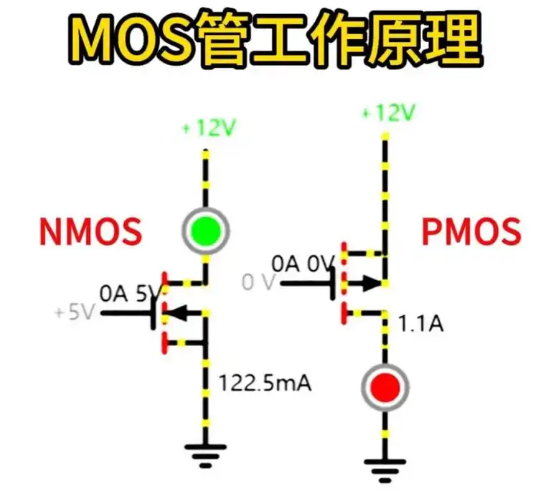

MOS管（金属-氧化物-半导体场效应晶体管）：它的手段截然不同，是“电压命令”。你不需要从栅极（G）注入电流。相反，你是在栅极和源极之间施加一个电压（VGS）。这个电压本身，几乎不产生任何电流（因为栅极下方是绝缘的二氧化硅层，理想情况下电阻无穷大）。但这个电压会产生一个看不见的“力场”——电场。

二、电压的“魔法”：电场如何创造通道

这才是MOS管“电压控制”的精髓所在，也是它最迷人的物理图像。我们以最常见的N沟道增强型MOS管为例：

1. 初始状态（VGS=0）：在栅极没加电压时，P型衬底中的多数载流子是空穴，漏极和源极之间隔着两个背靠背的PN结，相当于断开状态，没有电流通道。

2. 施加栅压（VGS > Vth）：当你在栅极（G）加正电压，源极（S）接地（0V）时，一个垂直方向的电场就在栅极和衬底之间建立起来。这个电场就像一双无形的大手，会“排斥”P型衬底表面的空穴（带正电），同时“吸引”衬底深处的自由电子（带负电）向表面移动。

3. 形成反型层（导电沟道）：当VGS超过某个临界值（阈值电压Vth）后，衬底表面聚集的电子浓度会超过原本的空穴浓度，这一薄层就从P型“反型”成了N型。这个新形成的N型薄层，就像一座桥，将源极和漏极这两个N+区连接了起来。

4. 电流随之而来：一旦这座“电子桥”（即N沟道）建成，只要在漏极（D）再加一个正电压（VDS），电子就能顺畅地从源极经过沟道流向漏极，形成漏极电流IDS。

看明白了吗？整个过程的因果链条是：

栅极电压（VGS） → 产生电场 → 改变半导体表面载流子分布 → 形成导电沟道 → 允许/控制漏源电流（IDS）

栅极电压是“因”，沟道的形成与宽窄是“中间过程”，漏极电流是“果”。我们通过调节电压这个“因”，来间接但精确地控制电流这个“果”。整个过程，栅极回路几乎没有电流流过（仅有极其微小的泄漏电流和电容充放电电流），因此输入阻抗极高。这是“电压控制”最直接、最重要的体现。

三、深入“电压控制”的内涵：它不仅仅是开关

如果说BJT的控制像是用“水流”（基极电流）去推动“大水车”（集电极电流），那么MOS管的控制就像是拧“水龙头”的阀门（栅极电压）来控制“出水量”（漏极电流）。这个比喻能帮你建立直观感受，但真实情况更精妙：

• 控制关系是非线性的：IDS与VGS的关系，在饱和区近似成平方律关系（IDS ∝ (VGS - Vth)²）。这意味着电压对电流的控制能力非常强，微小的电压变化能引起较大的电流变化，这正是其放大能力的来源。

• 控制的本质是电场：核心在于那个由电压建立起来的垂直电场，它决定了沟道的“深度”和导电能力。这是它与BJT本质的物理区别。

• 带来了巨大优势：

• 驱动简单：因为输入阻抗高，驱动MOS管几乎不消耗控制电路的电流，使得前级电路设计更简单，尤其适合由微处理器（GPIO口）直接驱动。

• 静态功耗低：在稳定导通或关断状态，栅极几乎没有直流电流，静态功耗极低，这对于电池供电设备至关重要。

• 易于集成：MOS管结构对称，功耗低，是构成现代超大规模集成电路（CPU、内存芯片）的基本单元。

四、澄清一个关键误解：栅极电流真的为零吗？

初学者常有一个疑问：“既然电压控制，那栅极就完全没有电流吗？”答案是：在直流稳态下，理想情况确实为零，但实际工作中，尤其是在动态开关过程中，并非如此。

栅极虽然绝缘，但它与源极、漏极之间存在着实实在在的寄生电容（Cgs, Cgd等）。当你想要改变栅极电压（比如从0V跳到5V来打开MOS管）时，你必须为这些电容充电。这个充电过程就需要电流，而且开关速度越快，所需瞬间电流越大。

所以，更严谨的理解是：MOS管是由栅极电压控制其导通状态，但在状态切换的瞬间，需要提供足够的瞬态电流来驱动其输入电容。这解释了为什么高速开关电路中，MOS管驱动电路的设计（提供足够大的充放电电流能力）至关重要。这并不推翻其“电压控制”的本质，而是揭示了在实际应用中对“控制”的完整理解。

结语

所以，回到最初的问题：MOS管是电流控制还是电压控制？答案无比清晰：它是典型的电压控制型器件。

这个“电压控制”的定义，不是一句干巴巴的教条。它描绘了一幅生动的物理图景：用一个几乎不耗能的电压信号，通过电场这个无形的“建筑师”，在硅片上构筑或拆除电流的通道。它解释了为什么数字电路可以如此密集而低耗，为什么你的手机CPU能集成上百亿个晶体管。

理解这一点，就像是拿到了打开现代电子设计大门的正确钥匙。下一次当你面对一个MOS管电路，不妨在心里默念：关键在栅极的电压。这样，无论是分析工作状态，还是进行选型设计，你的思路都会清晰许多。从原理上吃透一个最基础的元件，往往能解决未来道路上的一大片困惑。
