mos管桥式驱动电路

你是否曾满怀信心地将精心设计的MOS管桥式电路送上电，结果却只听到一阵刺耳的爆鸣，或是眼睁睁看着某个器件在火光中“壮烈牺牲”？那一刻的挫败感，足以让所有硬件工程师脊背发凉。桥式驱动电路，这个看似基础的结构，实则是一块精密运转的机械表芯，任何一颗螺丝的松动，都可能让整个系统停摆。它远非几个mos管简单堆叠，而是一套涉及时序、能量、信号完整性与热力学的交响乐。从栅极驱动的微弱脉搏，到桥臂直通的致命雷区，再到热量在方寸间无声地奔涌，每一个细节都关乎着效率、寿命，甚至安全。今天，我们就深入这片充满挑战的领域，拆解那些教科书里不会明说，却在实践中反复叩问你的关键设计要点与优化技巧。

栅极驱动：不只是“开”和“关”那么简单

首先，我们必须正视栅极驱动的核心地位。很多人认为，驱动就是给mos管一个足够高的电压（Vgs）让它导通而已。但实际上，驱动过程是电荷的搬运与储存。栅极总电荷（Qg）和栅极电阻（Rg）共同决定了开关速度。选择驱动芯片时，必须审视其峰值拉/灌电流能力。电流不足，开关过程会变得缓慢，导致开关损耗剧增；而电流过大，又可能因过快的dV/dt和di/dt引发严重的电磁干扰（EMI）甚至电压过冲。一个经典的平衡公式是：Rg = （Vdrive - Vth） / Ig_peak。这里的Vdrive是驱动电压，Vth是MOS管的阈值电压，而Ig_peak则是驱动芯片的峰值输出电流。你需要根据期望的开关时间和系统能容忍的噪声水平，在这三者之间找到那个微妙的平衡点。对于高压侧MOS管的驱动，自举电路是最常见且经济的方案。自举电容（Cboot）的选取，必须确保在最低开关频率和最长的导通占空比下，其两端的电压跌落不会导致高压侧MOS管因Vgs不足而退出饱和区。一个简单的计算公式是：Cboot = （Qg * 10） / ΔV。其中，Qg是高压侧MOS管栅极总电荷，ΔV是允许的自举电压跌落值，通常取0.5V~1V。别忘了在自举二极管后端串联一个小电阻，它能有效抑制高频振荡和反向恢复电流尖峰。

死区时间：穿越雷区的精密步法

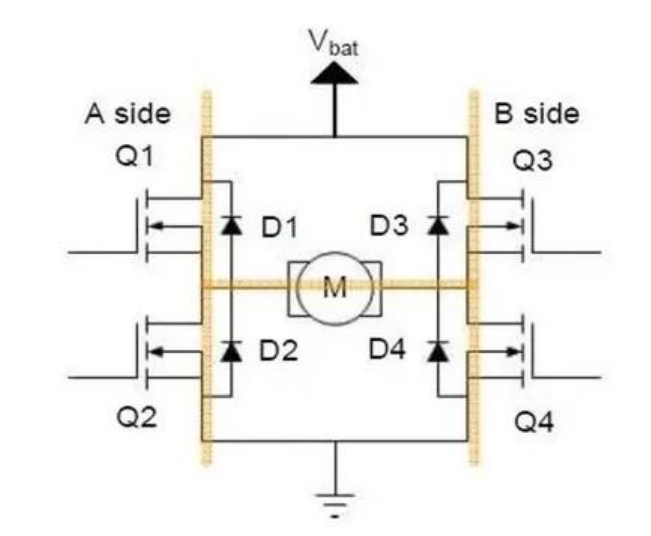

在H桥或半桥电路中，上下桥臂的MOS管绝不能同时导通，否则电源将直接被短路，产生巨大的“直通电流”，这几乎是功率电路中最致命的故障之一。因此，插入“死区时间”（Dead Time）是必须的。死区时间的设置，是精度与效率的博弈。时间太短，不足以覆盖两个MOS管实际的关断延时，直通风险依然存在；时间太长，则在每个开关周期内都会引入一段“体二极管续流”的时间，这会显著增加导通损耗，因为体二极管的导通压降远大于MOS管导通时的Rds(on)。一般经验是，死区时间应设置为MOS管实际关断延迟时间的1.5到2倍。如何获知这个延迟？数据手册中的“关断延迟时间（td(off)）”和“下降时间（tf）”是关键参考，但实际的电路板寄生参数会对其产生影响。因此，在最终设计定型前，务必用示波器直接观测互补驱动信号的交叉点，确保万无一失。

PCB布局：无形的手，决定有形的性能

再完美的原理图，也可能毁于糟糕的布局。对于桥式驱动电路，PCB布局是影响性能、EMI和可靠性的“无形之手”。首要原则是最小化功率环路面积。这包括两个关键环路：一个是输入电容到上下桥臂再到地的“开关电流环路”；另一个是驱动芯片输出到MOS管栅极再返回的“驱动环路”。将它们尽可能缩小，能极大地降低寄生电感和辐射噪声。具体来说，应将功率MOS管、输入去耦电容和驱动芯片紧凑放置；使用大面积铺铜作为功率地平面，并确保所有功率地和信号地通过单点良好连接，避免地弹噪声。栅极驱动走线应短而粗，必要时可在驱动芯片输出端和MOS管栅极之间串联一个贴片电阻（即前面提到的Rg），并将其紧靠栅极放置，以阻尼振荡。此外，高压侧的自举电容和二极管必须尽可能靠近驱动芯片的高压侧输出引脚和MOS管的源极，以切断寄生电感带来的电压尖峰。

热设计与故障保护：为可靠性穿上盔甲

MOS管的损耗最终都将转化为热量。若热量无法及时散去，结温升高将导致Rds(on)急剧增大，形成正反馈的热失控，直至损毁。因此，热设计不是事后补救，而是贯穿始终的考量。首先要准确计算或估算MOS管的功率损耗，它主要由导通损耗（I² * Rds(on)

• D）和开关损耗两部分构成。根据总损耗和选定的MOS管热阻（RθJA），即可估算出温升。实践中，除了选用热阻更低的器件（如DFN、LFPAK封装），更重要的是提供高效的散热路径：在MOS管底部PCB上设计足够大的散热焊盘，并打上密集的过孔阵列连接到内层或背面的接地铜皮，利用整个PCB作为散热器。对于大功率应用，则必须加装外置散热片。与此同时，一个健全的驱动电路必须具备故障保护机制。常见的保护包括：过流保护（OCP），通过采样下管电流或使用去饱和检测技术；欠压锁定（UVLO），确保驱动电压正常后才允许工作；过温保护（OTP），利用MOS管内部或外置的温度传感器。这些保护功能或集成于驱动芯片内部，或需通过外部分立电路实现，它们是你电路在异常情况下的“保险丝”。

选型对比：没有最好，只有最合适

最后，面对琳琅满目的MOS管和驱动芯片，如何选择？这需要回归到你的具体应用：电压等级、电流需求、开关频率、成本空间以及散热条件。对于不同拓扑：单相全桥适合中低功率；多相交错并联能有效分摊电流、减小输入输出纹波，适用于大电流场合；而三相桥则是电机驱动的标准配置。选型关键参数包括：对于MOS管，击穿电压（Vds）需留有余量（如1.5倍以上），导通电阻（Rds(on)）直接影响导通损耗，栅极电荷（Qg）决定驱动难度和开关损耗，反向恢复电荷（Qrr）影响体二极管性能。对于驱动芯片，则需关注其驱动能力、最高工作电压、集成功能（如死区时间控制、保护逻辑）以及传播延迟的匹配性。记住，参数表上的“典型值”仅作参考，设计必须基于“最大值”或“最小值”等保证条款。

驱动电路的世界，是理论与经验交织的战场。每一个参数的微调，每一次布局的优化，都在无声地塑造着最终产品的效率、稳健与寿命。它要求我们既要有严谨计算的理论功底，又要有洞察秋毫的实测精神。当你的电路在满载下安静运行，热量被有序导走，波形干净利落时，那份源于对细节掌控的成就感，正是硬件工程师最迷人的奖赏。你又有哪些桥式驱动设计中踩过的“坑”，或是独到的优化心得呢？欢迎在评论区分享交流，让我们共同披荆斩棘。
