三极管推挽电路驱动mos

从图腾柱到低功耗设计，工程师如何让开关管高速启停？

当工程师在开关电源或电机驱动项目中，试图用一个控制信号快速驱动一个mosfet时，常会遭遇一个挑战：如何让栅极电压快速、完整地上下摆动？单片机IO口那点孱弱的拉电流和灌电流能力，在mosFET庞大的栅极寄生电容面前，常常力不从心，导致开关速度缓慢，损耗剧增。这时，一个经典的、在分立器件时代就已大放异彩的电路——三极管推挽输出级，就成了连接逻辑世界与功率世界的坚实桥梁。今天，我们不谈复杂的集成驱动芯片，就从这最基础、也最考验功力的分立推挽电路说起，剖析它如何成为驱动MOSFET的“大力士”。

一、推挽的本质：互补与合力

推挽电路，顾名思义，其核心思想是一“推”一“挽”，形成合力。在MOSFET驱动场景中，这个任务通常由一个NPN三极管和一个PNP三极管组成的互补对来完成，这种结构也常被形象地称为“图腾柱”结构。你可以把它想象成两个配合默契的划船手，一个负责向前猛划（拉高栅极电压），另一个负责向后猛拉（拉低栅极电压），共同驱动MOSFET这艘“大船”快速启航或靠岸。

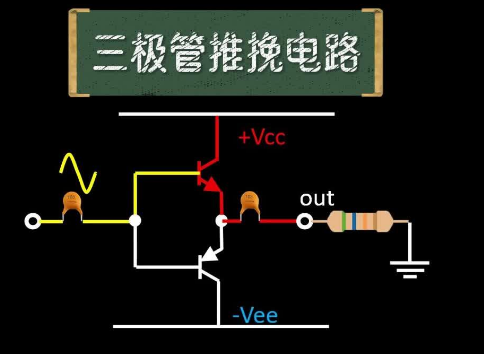

具体来看电路是如何工作的：当输入信号为高电平时，上方的NPN三极管导通，下方的PNP三极管截止。此时，电流从电源经NPN管的集电极-发射极流入MOSFET的栅极，迅速为其栅极电容充电，将栅极电压“推”高至接近电源电压，MOSFET迅速导通。当输入信号为低电平时，情况反转：PNP三极管导通，NPN管截止。此时，MOSFET栅极上储存的电荷通过PNP管的发射极-集电极通路被快速释放到地，栅极电压被“挽”低至接近0V，MOSFET迅速关断。

这种互补工作模式，完美解决了单一三极管共射极放大电路驱动能力不足、特别是灌电流能力弱的问题，实现了对栅极电容的高速充放电。这正是驱动MOSFET最核心的需求——速度。

二、隐形的敌人：交越失真与静态功耗

然而，完美的理论总会在实践中遇到磕绊。在模拟放大领域令工程师头痛的“交越失真”问题，在开关驱动的数字世界里，同样会以另一种形式带来麻烦。交越失真源于三极管B-E结存在一个导通阈值电压（硅管约0.6V）。当输入信号在阈值电压附近微小变化时，NPN和PNP管都处于截止区，没有电流流过，输出会出现一个“死区”。

在开关驱动电路中，这种“死区”的直接后果，就是MOSFET的开关过程变得“拖泥带水”。从关断到导通，栅极电压无法立刻开始上升；从导通到关断，栅极电压也无法立刻开始下降。这会导致MOSFET在开关转换的瞬间，长时间工作在线性区，产生巨大的瞬时功耗和热量，严重时足以损坏器件。

更棘手的是，为了克服交越失真，一个自然的想法是给两个三极管的基极施加一个微小的偏置电压，让它们在静态时也处于微导通状态。但这无疑引入了静态功耗，对于电池供电或低功耗应用是难以接受的。如何在确保高速开关的同时，避免静态电流消耗？这成了设计中的一个关键权衡点。

三、实战中的精妙细节：电阻、速度与可靠性

理解了基本原理和潜在陷阱后，让我们深入到电路设计的几个关键细节，这些细节往往决定了电路的最终性能。

上拉与下拉电阻的智慧：在推挽三极管的基极，通常需要设置电阻。上拉电阻确保在输入信号悬空或为高阻态时，NPN管能可靠截止；同理，下拉电阻确保PNP管可靠截止。这增加了电路的抗干扰能力。但电阻值的选择是个学问：阻值太大，会影响三极管开关速度，因为基极回路的RC时间常数会增大；阻值太小，又会增加前级驱动电路的电流负担。通常需要根据驱动信号的频率和驱动能力来折中选择。

对抗寄生电容：MOSFET的栅极-源极之间存在一个等效电容，这是需要被充放电的主要对象。但除此之外，三极管本身的极间电容、PCB的走线寄生电容都会影响开关速度。为了最大化速度，除了选择高频率、低结电容的三极管外，有时还会在MOSFET的栅极串联一个小电阻（几欧到几十欧）。这看似增加了充电路径的阻抗，实际上却能抑制由于寄生参数引起的栅极电压高频振荡，避免因振铃导致MOSFET的误导通，提升系统的电磁兼容性和可靠性。

互补配对与热管理：虽然NPN和PNP是对“搭档”，但它们在实际工作中的“负担”可能并不均等。特别是在驱动大容性负载时，瞬间的充放电电流可能非常大，要求三极管有足够的电流能力。选择配对的、电流增益匹配良好的三极管对，有助于电路工作的平衡性。同时，在持续高频开关的应用中，三极管本身的开关损耗也会转化为热量，必要的散热考虑不可忽视。

四、不止于驱动：思想的延伸与应用

三极管推挽电路驱动MOSFET，不仅仅是一个具体的电路模块，更体现了一种高效、强力的驱动思想。这种“推拉互补，全力输出”的模式，在许多场合都能找到其影子。

例如，在更高功率的IGBT驱动中，或者在需要驱动多个并联MOSFET时，可能会采用由多级三极管构成的复合推挽结构，以提供更大的瞬间电流。在集成芯片内部，最后的输出级也常常是CMOS或BJT形式的推挽结构，以实现对引脚电容的快速驱动。甚至在一些电平转换电路、总线驱动电路中，都能看到推挽结构的核心逻辑——用尽可能低的阻抗路径，实现对负载电容的高速充放电控制。

因此，掌握这个看似基础的分立电路，实质上是掌握了一把钥匙。它让你透彻理解开关速度、驱动能力、功耗与可靠性之间错综复杂的相互关系。当你再面对各种复杂的集成驱动芯片数据手册时，你便能一眼看穿其内部输出级的本质；当你需要针对特定应用进行定制化、高性价比的驱动设计时，这套分立方案提供了最直接、最可控的实现路径。

回到我们最初的问题：如何让MOSFET高速、可靠地开关？三极管推挽电路给出了一个历经时间考验的答案。它不依赖于昂贵的专用芯片，而是用最经典的半导体元件，搭建起逻辑与功率之间最稳固的桥梁。下一次当你的开关电源效率不佳，或电机驱动响应迟缓时，不妨检查一下你的驱动级。或许，正是那个小小的图腾柱电路，需要你注入更多设计的智慧。
