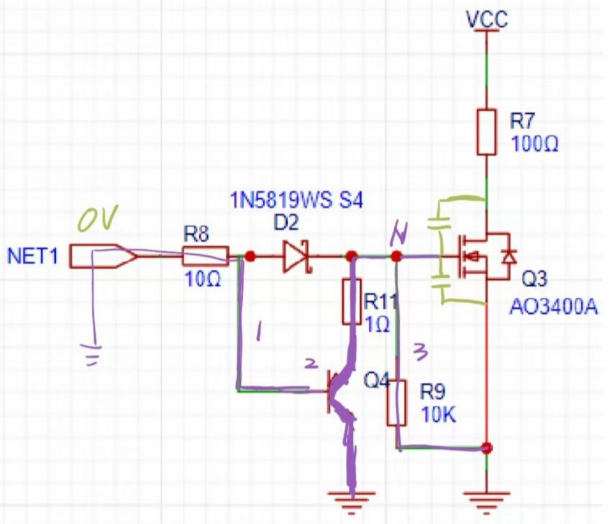

mos的驱动电路分析

刚入行的硬件工程师，可能都觉得MOS管驱动电路简单——一个驱动芯片，加个电阻，接上mos管栅极，齐活。可真到了调试台上，波形诡异、发热严重、甚至莫名炸管的时候，才猛然惊醒：那个看似不起眼的栅极电阻，哪里是个简单的限流元件，它分明是站在性能、损耗与可靠性十字路口的“交通警察”。选对了，一路畅通；选错了，处处是坑。

今天，我们不谈复杂的公式推导，就从三个最接地气的视角，掰开揉碎了看看，这个小小的栅极电阻，究竟是如何在无声中掌控全局的。

视角一：电路设计者——在速度与震荡间走钢丝

对于电路设计者而言，栅极电阻的首要任务，是“控制”。控制什么呢？控制mos管栅极电容的充电与放电速度。

你可以把MOS管的栅极想象成一个需要注水和排水的小水池（栅极电容），驱动芯片是水泵，栅极电阻就是水管的阀门。阀门开得太大（电阻太小），水流（电流）汹涌，水池瞬间充满（开通快），但也可能因为惯性导致水花四溅甚至冲坏池壁（引起栅极电压振荡和过冲）。阀门开得太小（电阻太大），注水排水都慢吞吞，效率低下（开关速度慢），MOS管长时间处于半开半关的高损耗状态，发热严重。

这里的核心矛盾，直指“开关速度”与“开关振荡”的平衡。

• 追求极致效率（如高频开关电源）：设计者倾向于选择较小的栅极电阻，以最小化开关损耗。因为开关过渡时间越短，MOS管处于线性区的时间就越少，产生的导通损耗和关断损耗就越低。但副作用是，极快的电压电流变化率（dv/dt, di/dt）会通过寄生参数（如栅漏电容Cgd，即米勒电容）耦合，极易引发栅极信号的振铃。严重的振荡可能导致MOS管误触发，甚至因电压过冲而击穿栅氧层。

• 强调系统稳定（如工控、电机驱动）：此时，可靠性优先于毫厘级的效率。设计者会选取较大的栅极电阻，主动降低开关速度，换取干净、无振荡的驱动波形。虽然牺牲了一点效率，但换来了整个系统在复杂电磁环境下的稳健运行。尤其是在桥式电路中，较大的栅极电阻能有效抑制上下管直通的风险。

所以，当你看到一个电路中的栅极电阻值时，你看到的不仅是一个个欧姆数，更是设计者在特定应用场景下，对速度、损耗、EMI和可靠性进行综合权衡后留下的“签名”。

视角二：调试工程师——与“米勒平台”的正面交锋

如果说设计是在图纸上排兵布阵，那么调试就是在实验室里短兵相接。而栅极电阻，是调试工程师手中对抗“米勒平台效应”最直接的工具。

几乎所有功率mosfet的数据手册里，你都能看到那个经典的开关波形图：在开通或关断过程中，栅极电压（Vgs）会在一段时间内几乎保持平坦，这个阶段就是“米勒平台”。它并非故障，而是由于米勒电容（Cgd）在“偷电”：当漏极电压开始剧烈变化时，变化的电压会通过Cgd抽取或注入栅极电流，使得栅极电压“卡住”不变，直到漏极电压变化完成。

米勒平台的持续时间，直接决定了开关损耗的大小。而栅极电阻，是影响平台宽度的关键外部因素。

调试现场的经验往往是这样的：发现MOS管温升异常，测量开关波形，发现米勒平台异常宽大。一个有经验的工程师，不会首先怀疑MOS管坏了，而是会去审视驱动能力与栅极电阻。

• 电阻过大：驱动芯片提供的电流受限，用于给Cgs（栅源电容）充电和克服米勒效应的“兵力”不足，导致平台期被拉长，开关损耗剧增。解决方法往往是：在保证不引起严重振荡的前提下，适当减小栅极电阻值，增强驱动电流，快速渡过米勒平台。

• 驱动能力不足：即便电阻合适，如果驱动芯片本身的峰值拉/灌电流能力太弱，同样会“推不动”栅极，导致类似问题。这时可能需要更换驱动能力更强的IC，或者采用图腾柱等扩流电路。

更进阶的调试，还会涉及不对称电阻的应用：开通电阻（Rg_on）和关断电阻（Rg_off）采用不同值。例如，为了快速关断以降低关断损耗，同时为了避免开通过快引起振荡，可以采用Rg_off < Rg_on的配置。这需要驱动芯片支持或外接二极管网络来实现，是精细化调试的体现。

视角三：系统布局者——PCB走线上的隐形成本

这个视角常常被忽视，却至关重要：栅极电阻的布局和PCB走线，本身就是驱动回路寄生电感的一部分。而这个寄生电感，与栅极电阻串联，会在高速开关瞬间产生感生电压L*di/dt，从而叠加在驱动电压上，加剧振荡。

这就是为什么，有时候你按照芯片手册的推荐值选择了电阻，焊接在板子上依然振荡不止。问题可能不在电阻值本身，而在乎“电阻之外”。

• 布局铁律：驱动芯片、栅极电阻、MOS管栅极三者之间的回路，必须尽可能短、尽可能粗。理想情况下，栅极电阻应紧靠驱动芯片的输出脚和MOS管的栅极引脚，形成一个微小的局部闭环。任何冗长的、细长的走线，都是在给寄生电感“添砖加瓦”。

• 电阻类型选择：对于极高频率的应用，甚至需要考虑使用寄生电感更小的贴片电阻（如0201、01005封装），而非直插电阻。电阻本身的寄生电感（通常几nH）在百纳秒级别的开关边沿下，也会开始显现影响。

• 测量点陷阱：用示波器探头测量栅极波形时，探头地线夹如果接得过远，会引入巨大的测量回路电感，你看到的剧烈振荡，可能只是测量 artifact，而非真实情况。正确的做法是使用探头接地弹簧，在MOS管源极引脚就近接地测量。

因此，一个优秀的系统布局者，会把栅极驱动路径当作高速信号线来处理。他眼中的栅极电阻，不仅是一个需要焊接的元件，更是一个需要被“恰当安置”的节点，其物理位置直接参与了电路的电气性能定义。

总结：没有最好，只有最合适

回到开头的问题，栅极电阻如何影响开关性能？它通过调节驱动电流的“流速”，像一个精准的阻尼器，介入到开关速度、损耗、振荡、可靠性这一连串的因果链中。从设计者的权衡，到调试者的博弈，再到布局者的匠心，每一个环节都绕不开对它的深刻理解。

下一次，当你面对一个MOS驱动电路时，不妨多问几句：这个电阻值是为效率还是为稳定而设？PCB布局是否 minimised了寄生参数？驱动电流是否足以应对米勒电容的挑战？它或许只是BOM表上一个成本几乎可以忽略的器件，但在这方寸之间所蕴含的，正是电力电子设计从“能用”走向“卓越”的微观艺术。

你的电路中，那个关键的栅极电阻，是怎么选的？又在调试中遇到过哪些与之相关的有趣故事？欢迎在评论区分享你的实践经验与思考。
