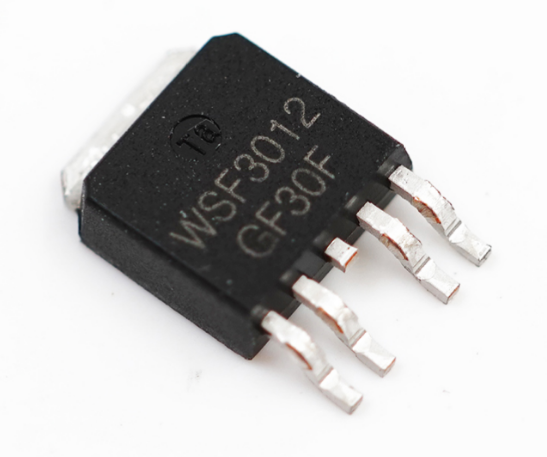

功率mosfet的工作原理有哪些

在电力电子领域，功率mosfet作为一种核心元器件，其高效的电能控制能力广泛应用于从手机充电器到工业电机驱动的各种场景。理解其工作原理，就如同掌握了一把开启现代电力控制大门的钥匙。这种器件最独特之处在于，它通过电压而非电流进行控制，这使得其栅极几乎不消耗电流，如同一个通过微小信号就能指挥大功率电流流动的“智能开关”。

从基本结构说起

功率mosFET的内部结构可以看作一个精巧的垂直立体构造。它主要包含三个电极：栅极（G）、漏极（D）和源极（S）。关键在于，栅极与其他部分之间通过一层绝缘氧化层隔开，形成了类似电容的结构。这种设计使得栅极输入端具有极高的阻抗，工作时栅极电流几乎为零，是一种典型的电压控制型器件。功率MOSFET内部还寄生着一个与MOSFET本身频率特性相同的体二极管，这个二极管在同步整流等高频应用中发挥着重要作用。

截止状态：电流的天然屏障

当栅极和源极之间没有施加电压或者所加电压低于某个特定值时，功率MOSFET处于关断状态。具体来说，对于N沟道增强型功率MOSFET（最为常见的类型），当栅源极间电压UGS为零时，P基区与N漂移区之间形成的PN结处于反向偏置状态。这种情况如同在漏极和源极之间筑起了一道高墙，电流无法通过，器件呈现出极高的阻抗，有效阻断了功率流动。

导通机制：电压控制的导电沟道形成

当栅源极间施加的正向电压UGS超过阈值电压（UT或UGS(th)）时，一个神奇的变化在半导体内部发生。栅极上的正电压会透过绝缘层产生电场，将P型基区中的电子吸引到栅极下方的表面区域，同时排斥该区域的空穴。当吸引的电子浓度超过空穴浓度时，P型半导体表面会反型成N型，形成一个电子富集的通道——N沟道。这个反型层如同在源极和漏极之间架起了一座导电桥梁，使得电流能够顺利通过。沟道的导电能力随栅极电压的增加而增强，栅极电压越高，沟道越“宽阔”，可通过的电流也越大。

增强型与耗尽型的区别

根据默认状态下是否存在导电沟道，MOSFET分为增强型和耗尽型两种。功率MOSFET通常采用增强型设计。增强型MOSFET在零栅压时处于关断状态，需要施加正栅压（对N沟道而言）才能形成沟道。而耗尽型MOSFET则相反，在零栅压时默认导通，需要施加负栅压来耗尽沟道中的载流子以实现关断。

实际应用中的关键特性

功率MOSFET的电压控制特性使其驱动电路设计相对简单，能够方便地通过集成电路直接驱动。其开关速度快，特别适用于高频开关电源、电机驱动等场合。由于是多数载流子导电器件，功率MOSFET没有少数载流子存储效应，开关过程中不存在恢复时间问题，进一步提升了其高频性能。

理解功率MOSFET的工作原理，不仅有助于电子工程师在电路设计中做出更合理的选择，也能让相关领域的技术人员更好地理解现代电力电子设备的运作机制。随着技术的发展，功率MOSFET在材料、结构和工艺方面的创新将继续推动电力电子技术向更高效率、更小体积、更强功率密度方向迈进。
