nmos和pmos开关电路

在现代电子电路中，mosfet（金属氧化物半导体场效应晶体管）是构建数字开关的核心元件。其中Nmos和PMOS作为互补型器件，因其载流子类型与工作特性的差异，在开关电路设计中展现出截然不同的应用逻辑。本文将从基础物理结构切入，深入剖析两类晶体管的导通机制、典型应用场景及关键参数选择策略。

一、材料构造与载流子特性差异

NMOS与PMOS均由掺杂半导体层叠构成，核心区别在于导电沟道的形成方式：NMOS采用n型沟道承载电子流动，而PMOS则通过p型沟道容纳空穴迁移。这种本质差异直接导致两者对栅极电压的响应方向相反——NMOS需要正向偏置电压（VGS > Vth）才能形成导电通道；反之，PMOS需施加反向电压（VGS < -|Vth|）方可开启通路。类比水管系统，若将电流比作水流，那么NMOS如同由外部压力推动阀门开合，而PMOS更像是依靠自身重力实现流体控制。

二、开关动作的物理过程解析

1. NMOS开关行为

当栅极电压低于阈值时，NMOS处于截止状态，此时漏源间呈现极高阻抗（理想状态下趋近于无穷大），相当于断路保护装置。随着驱动信号提升至超过开启电压（通常为3-5V），表面会感应出自由电子构成的反型层，使漏极与源极间形成低阻通路。值得注意的是，为确保充分导通，实际设计中往往要求VGS高出Vth至少2倍以上，这类似于汽车启动时必须达到足够转速才能平稳行驶的原理。

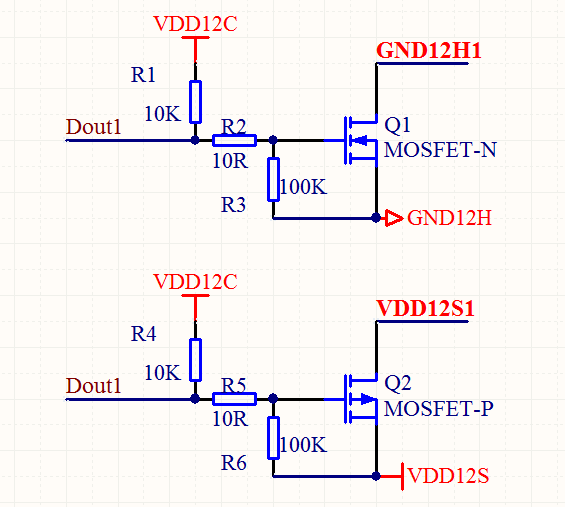

典型应用架构多采用“低侧开关”布局：源极固定接地，负载置于电源与漏极之间。这种接法的优势在于能利用地电位作为参考点，简化驱动电路复杂度。例如在LED照明系统中，单片机可通过脉宽调制精确控制NMOS每秒数万次的快速切换，实现亮度调节功能。

2. PMOS导通特性

相较之下，PMOS的导通条件更为特殊：只有当栅极电位显著低于源极时才会建立导电沟道。这意味着其天然适合承担高边开关角色——即串联在电源干路上进行通断控制。内部集成的寄生二极管在此发挥重要作用，可有效抑制反向电动势冲击敏感元器件。以锂电池充电管理模块为例，PMOS既能切断异常电流防止过充，又能借助体二极管续流保障系统稳定性。

三、性能参数对比与选型依据

| 指标 | NMOS | PMOS |

|--------------|--------------------------|--------------------------|

| 主流载流子 | 电子 (迁移率高) | 空穴 (迁移率低) |

| Rds(on) | 较小 (mΩ级) | 较大 (数百mΩ) |

| 耐压能力 | 适中 (数十伏) | 较高 (可达数百伏) |

| 成本优势 | 明显 | 相对昂贵 |

| 适用场景 | DC-DC转换/电机驱动 | 高压稳压/防反接保护 |

从功耗角度考量，NMOS凭借更低的导通电阻成为大功率场景首选，如服务器电源中的同步整流技术；而PMOS则因其出色的耐压性能活跃于工业控制系统，特别是在需要承受瞬态浪涌的环境中表现优异。工程师在选择时应综合评估负载电流、工作频率及散热条件等因素。

四、实战设计注意事项

1. 栅极驱动强度匹配：高速开关应用需特别注意驱动器输出能力，弱驱动会导致米勒平台延长进而增加动态损耗；

2. 死区时间设置：半桥拓扑中互锁延时不足易引发直通短路，建议预留至少几百纳秒的安全间隔；

3. 温度补偿机制：高温环境下阈值电压漂移可能引发误动作，可采用负反馈电路实时校正；

4. EMI防护措施：高频开关产生的尖峰噪声可通过RC吸收回路或磁珠滤波器加以抑制。

通过对上述要点的理解可知，尽管NMOS与PMOS遵循相同的MOSFET基本定律，但其差异化的性能特征决定了二者在不同领域的不可替代性。掌握这些底层原理后，开发者便能灵活运用这两种器件构建高效可靠的电力电子系统。
