mos管防电池反接电路

在电子设备设计中，电源反接保护是保障电路安全的重要环节。传统的二极管防反接方案虽简单可靠，但其固有的压降和功耗问题在大电流场景下尤为突出。随着功率MOS管技术的成熟，基于其开关特性的防反接电路逐渐成为主流选择。本文将从原理分析、电路对比、设计要点及扩展应用四个维度，系统阐述mos管在电池防反接电路中的技术优势与实现路径。

一、传统方案的技术瓶颈

早期设计常采用串联二极管的方式实现反接保护。利用二极管单向导电特性，正向导通时产生0.7V左右的压降。以3A工作电流为例，功耗可达2.1W（P=I×VF），相当于持续点亮多个LED灯珠的能耗水平。对于3.3V供电的物联网设备，这种压降可能导致系统无法正常启动。而桥式整流方案虽能自动校正极性，但双二极管导通使功耗翻倍至4.2W，需配备散热片才能维持稳定工作。

二、mos管防反接的核心机理

MOS管方案通过精妙的栅极偏置设计突破传统局限。以N沟道MOS管为例，当电源正确接入时，栅极电阻R1建立驱动电压，使MOS管进入饱和导通状态。此时导通电阻（Rds(on)）可低至20毫欧级别，在3A负载下的压降仅0.06V，功耗控制在0.18W以内，相当于普通石英手表电池的日耗电量。这种"电子开关"特性既避免了体二极管的固有压降，又实现了近似导线的传输效率。

三、典型电路拓扑解析

1. P型MOS管配置：源极连接电源正极，漏极通向负载端。正常工作时栅极为低电平，形成-5V的Vgs驱动电压确保导通。反接时栅源电压转为正值，MOS管可靠关断。该结构特别适用于单节锂电池供电系统，如蓝牙耳机充电仓等小型化设备。

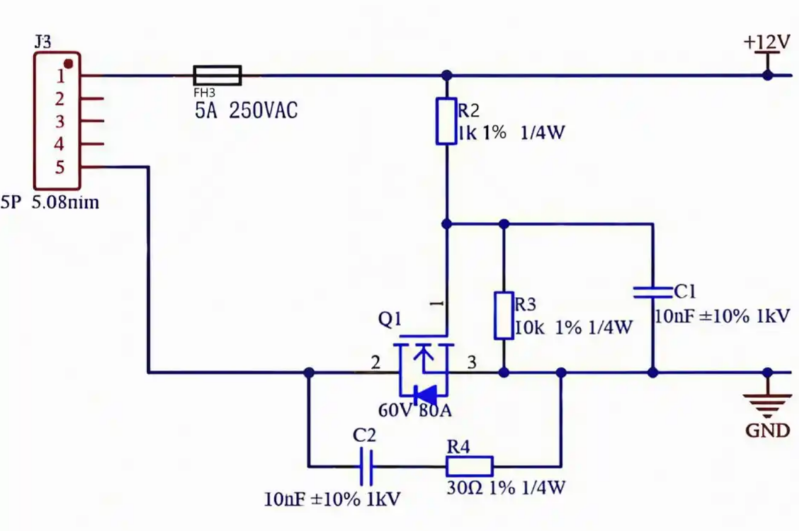

2. N型MOS管优化：通过将管子倒置使用，源极接地的设计可降低栅极驱动要求。实验数据显示，相同电流条件下NMOS的导通损耗较PMOS降低约30%，且成本更具优势。在电动汽车BMS系统中，多路NMOS并联方案可实现百安培级电流的精准保护。

四、关键参数选型指南

器件选型需重点关注三个维度：首先是Vgs阈值电压，应确保在最低供电电压下仍能完全开启；其次是Rds(on)值，建议选择20mΩ以下的产品以减少发热；最后是封装形式，DFN3x3等紧凑封装适合穿戴设备，而TO-220封装则更利于电源适配器等大功率场景。某品牌无线麦克风设计案例显示，选用合适的MOS管后，整机待机功耗从12mA降至3mA，续航时间提升3倍。

五、增强设计的实用技巧

为防止静电击穿，可在栅极端增加15kΩ下拉电阻与TVS保护管组成防护网络。实际应用中，建议添加状态指示灯电路，当反接发生时LED立即熄灭，便于快速排查故障。在某工业控制器项目中，这种设计使设备的平均无故障工作时间（MTBF）延长至10万小时以上。对于多负载系统，可采用分级保护策略，主回路使用MOS管防护，分支电路保留保险丝方案，兼顾安全性与经济性。

随着半导体工艺进步，新型Trench MOS结构的出现使导通电阻进一步降低至5毫欧级别。这标志着电源防护技术正在向高效能、微型化方向演进。工程师在具体实施时，还需结合PCB布局优化、热仿真验证等手段，方能构建可靠的防反接解决方案。
