机器狗关节电机控制mos

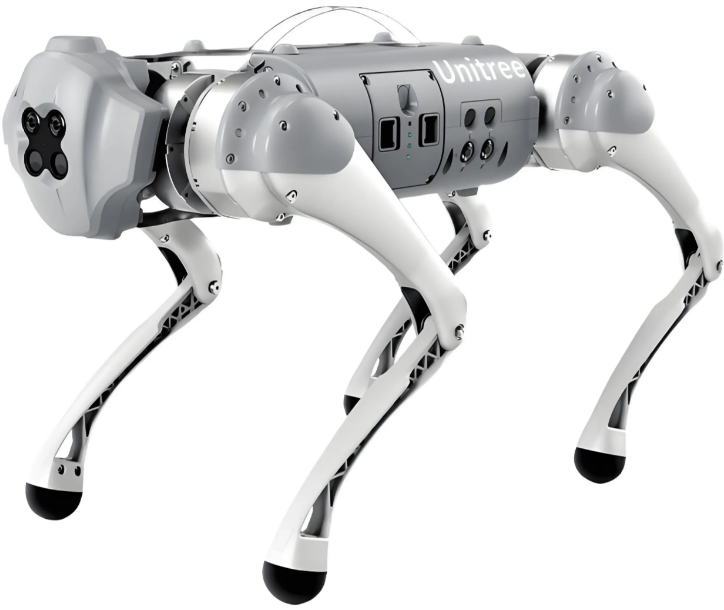

在四足机器人的动力系统中，关节电机的控制精度直接决定了机器狗运动的灵活性与稳定性。而实现这一精准控制的核心元件，便是电机驱动电路中的MOS管。这些看似微小的半导体器件，实际上扮演着机器狗关节运动"精密开关"的角色。

mos管：关节电机的精密开关

mos管，即金属-氧化物半导体场效应晶体管，在机器人关节电机驱动电路中发挥着关键作用。以典型的机器人关节永磁同步电机为例，其驱动电路内置六个MOS管，共同构成三相全桥驱动结构。这一结构包含三个连接到电源正极的高边MOS和三个连接到电源负极的低边MOS，能够为三相电机提供三个相互独立的电流输出。

这种设计类似于交通指挥系统，通过精确控制每个MOS管的开关时机和持续时间，可以精准调控电机的转速和方向。当控制器按特定顺序触发这些MOS管时，会在电机内部产生旋转磁场，带动转子精确转动，从而实现对机器人关节运动方向的控制。

绞盘驱动与滚动接触关节的完美配合

在机器狗关节设计中，绞盘驱动机制与滚动接触关节的配合展现出了独特优势。这一设计灵感来源于生物体的肌腱与关节构造，通过绳索来模拟真实生物体的运动方式。绞盘驱动之所以被选用，是因为它与滚动接触关节形成了完美匹配，两者均借助绳索来传递动力。

具体而言，绞盘通过绳索与滚动接触关节紧密相连。通过精准调控绞盘的旋转方向与速度，可以实现对关节动作的高精度控制。这种设计使得机器狗能够灵活地正向或反向驱动其关节，为机器狗的各种复杂动作提供了可能性。

电机选型与集成方案的权衡

在机器狗关节电机的选择上，设计者面临着多种技术路线的权衡。大多数自制开源四足机器人通常使用无刷电机、步进电机或伺服电机。无刷直流电机虽具备高效能和大功率，但价格极为高昂，并需配备复杂的高级电路进行控制。

一种值得关注的趋势是采用高度集成的关节电机方案。这种方案将电机、减速器、传感器和驱动电路集成在一起，形成了紧凑的动力单元。这些集成单元通常包含无框力矩电机、谐波减速器、高精度编码器和电机驱动模块等核心组件。

无框力矩电机一般采用外转子式无刷直流电机设计，转子直接嵌入设备关节轴，定子与负载刚性连接，这样省去了传统外壳，大幅减小了体积。其扭矩密度高达35N·m/kg，非常适合仿生机器人、协作机械臂等对空间敏感的场景。

控制系统的通信与反馈机制

机器狗关节电机的控制精度很大程度上依赖于高效的通信系统和精确的反馈机制。对于协作机器人等对实时性要求高的应用，通常采用EtherCAT总线并执行CIA402运动控制协议。而对于机器狗和人形机器人等对响应速度要求高的场景，则常采用MIT或厂家自定义的简易通讯协议。

高精度编码器是实现精准控制的关键传感器。这些编码器通常具备17位或更高精度，可实时反馈位置和转速信息，为闭环控制提供精准数据。由于电机通过谐波减速器驱动负载时，电机和负载之间可能存在非线性位置误差，因此部分高精度关节电机会在电机和负载端各安装一个编码器。

散热设计与可靠性考量

机器狗关节电机在运行过程中会产生大量热量，有效的散热设计是确保系统可靠运行的关键。电机持续工作扭矩需满足热平衡条件，即发热功率应小于散热功率。这意味着在设计阶段就需要充分考虑电机的热管理策略，避免因过热导致性能下降或损坏。

持续扭矩应大于关节平均工作扭矩，同时还需预留一定的扭矩裕度以应对突发负载。通常建议预留20%的扭矩裕度来应对冲击负载，并避免电机工作在堵转状态。这些措施有助于提高系统的可靠性和使用寿命。

未来发展趋势与应用前景

随着机器人技术的不断发展，机器狗关节电机控制技术也在持续进步。从MIT猎豹机器狗的开源项目到各种商业化产品，关节电机的控制精度、响应速度和可靠性都在不断提升。

未来，我们可以预见更加智能化的电机控制方案的出现，这些方案将集成更先进的算法和更高效的功率器件。同时，随着新材料和新工艺的应用，关节电机的扭矩密度和效率有望进一步提高，为机器狗带来更加灵活和自然的运动表现。

机器狗关节电机控制技术是一个多学科交叉的领域，涉及电力电子、控制理论、机械设计和材料科学等多个方面。只有深入理解每个组成部分的原理和特性，才能设计出性能卓越、稳定可靠的机器狗运动系统。
