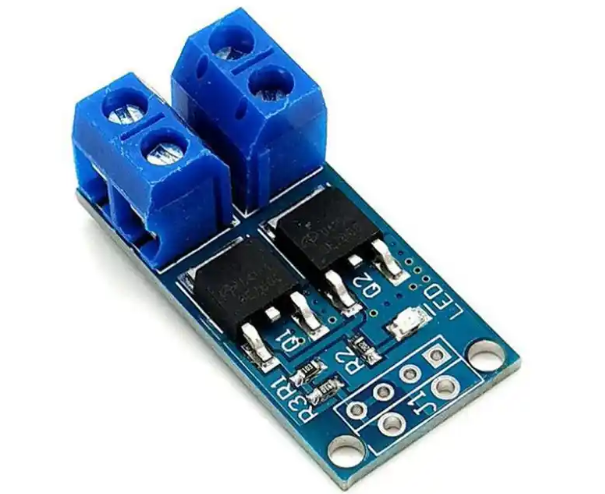

mos上管下管电路

在电子电路设计中，MOS管的上下管配置犹如团队中的协作搭档，其配合方式直接影响整个系统的效能与可靠性。无论是数字逻辑电路、电源管理模块还是电机驱动系统，上下管结构都发挥着至关重要的作用。

推挽电路中的上下管配置

推挽电路是上下管协同工作的典型场景。这种电路通常采用上管和下管各司其职的设计思路，如同两位工人交替推动负载运转。上N下N型推挽电路能够实现近乎电源电压的输出，这种方式被称为轨对轨操作，特别适合高频、高功率的应用环境。相比之下，上P下N型推挽电路则需要精确的时序控制，防止上下管同时导通造成短路，这种配置一般适用于频率和功率要求较低的场景。

在推挽电路中，mos管相较于传统三极管具有明显优势。三极管在导通时存在约0.3V的压降，而mos管只需考虑导通电阻问题，这意味着能量损耗更小，效率更高。

高端驱动与低端驱动的选择艺术

根据MOS管在电路中的位置不同，可分为高端驱动和低端驱动两种配置。高端驱动指MOS管位于电源与负载之间，低端驱动则是MOS管位于负载与地之间。对于N沟道MOS管，导通需要栅极电压大于源极电压。当用于高端驱动时，源极电压接近电源电压，因此栅极电压必须比电源电压高出数伏特，这通常需要专门的升压电路。

这一挑战促使许多现代马达驱动芯片集成电荷泵电路，通过合适的外接电容提供足够电流驱动高端MOS管。在实际应用中，上下管的选择需要综合考虑开关频率、功率需求和控制复杂度等因素。

栅极电阻与开关速度的平衡

在MOS管开关电路中，栅极电阻的选择绝非随意之举。虽然MOS管是电压驱动型器件，理论上只要栅极电压达到开启阈值就能导通，但实际情况更为复杂。在高频开关应用中，栅极与地或电源之间可视为存在电容特性，电阻值越大，栅极达到导通电压所需时间越长。

这段时间内MOS管处于半导通状态，电阻较大，会导致显著发热甚至损坏。因此高频应用不仅需要较小的栅极电阻，还常常需要添加前置驱动电路以确保快速可靠的开关。栅极对地电阻还有两个重要作用：一是系统未加电时泄放积累在栅极的电荷，防止静电击穿；二是当驱动信号为低电平时，快速释放栅极电荷，使其迅速回归零电位。

实际应用场景分析

在不同应用场景中，上下管配置展现出多样化的设计思路。在电源控制开关线路中，使用MOS管比三极管能更大限度降低功耗。在电平转换电路中，如I2C双向通信场景，MOS管提供了一种有效的解决方案。

P沟道MOS管在电源开关应用中也有独特价值，例如通过主控芯片输出高电平即可控制电源通断。在电池充电线路中，MOS管能精确控制充电电流大小，避免在系统运行时因充电电流过大导致供电不足。

驱动电路设计的关键考量

设计高效的MOS管驱动电路需要多方面的专业考量。开关频率直接决定了对栅极驱动能力的要求，高频应用需要更强的驱动能力以减少开关损耗。栅极电荷积累可能引发意外导通，因此需要设计合理的泄放路径。

对于半桥或全桥电路，上下管导通的死区时间控制至关重要，必须确保不会发生直通现象。在大功率应用中，还需要考虑散热设计和过流保护机制，确保系统稳定运行。

未来发展趋势

随着半导体技术的进步，MOS管电路设计也在不断创新。智能驱动芯片集成度越来越高，减少了外围元件数量。宽禁带半导体材料如氮化镓和碳化硅MOS管的应用，使更高频率和效率成为可能。模块化设计理念将上下管与驱动电路集成封装，简化了系统设计流程。这些发展趋势正推动着电子系统向更高效、更紧凑的方向迈进。

理解MOS管上下管电路的工作原理和设计考量，对于电子工程师设计和优化电源转换、电机驱动及各类功率控制系统具有根本性的意义。合适的上下管配置如同精心调配的双人舞，能让电能转换效率达到最优状态。
