电机驱动mos管如何选择？

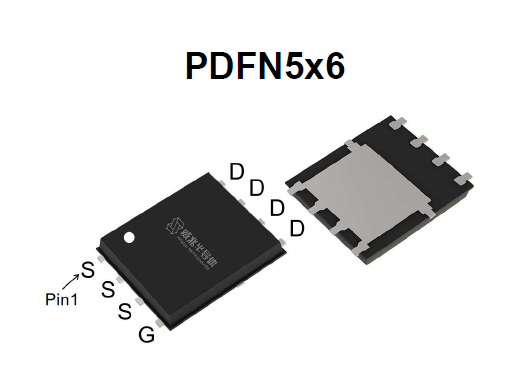

在电机控制系统的核心，有一类元件虽然不常被提及，却扮演着至关重要的角色——它就是电机驱动MOS管。这种金属氧化物半导体场效应晶体管，如同电机系统的精密开关，指挥着电流的流动与中断，从而控制电机的启停、转速和方向。其高效、可靠的特性使其成为现代电机驱动设计中不可或缺的一环。

然而，这个看似简单的“开关”背后，却隐藏着复杂的物理特性和严苛的工作环境。许多电机系统的故障，最终都可能追溯到mos管的选择不当或应用失误。理解mos管的工作机制并正确应用，是确保电机驱动系统稳定运行的关键。

耐压选择：为电压尖峰预留充足空间

在选择MOS管时，首要关注的参数是其最大漏-源电压（VDSS）。这好比选择一座桥梁的限高，不仅要考虑普通车辆的高度，还要为可能出现的超高车辆预留空间。电机的感性负载特性决定了它在突然制动或反向运行时，会产生远高于电源电压的反电动势。实测表明，一个24V电源系统中，MOS管漏极可能出现高达120V的电压尖峰。

因此，MOS管的额定电压应比实际工作电压峰值高出20%-30%的裕量，或者按照工作电压的1.2～1.5倍进行选择。例如，在24V电机系统中，应选择耐压至少为40V以上的MOS管，而不是简单地匹配工作电压。这种“降额使用”原则是防止瞬态过压损坏的基本保障。

导通电阻：寻找效率与损耗的平衡点

MOS管的导通电阻（Rds(on））是影响系统能效的核心参数。这个参数可以理解为电流通过MOS管时遇到的“阻力”。阻力越小，导通时的功耗就越低，发热量也越小。对于需要长时间运行的电机应用，即使微小的电阻差异也会导致显著的能效区别。

选择低导通电阻的器件是减少损耗的有效途径。但值得注意的是，导通电阻并非越低越好。通常，导通电阻越低的MOS管，其栅极总电荷（Qg）可能越大，这会导致开关速度变慢。设计者需要在导通损耗和开关损耗之间找到平衡点，根据电机的PWM工作频率做出合理选择。

热管理：控制MOS管的“体温”

当电流流过MOS管时，部分电能会转化为热能，导致元件温度升高。就像人体体温过高会影响健康一样，MOS管过热会引发一系列问题，包括参数漂移甚至永久损坏。实测数据显示，在某些电动工具中，持续工作10分钟后MOS管结温可能升至150℃，超出安全工作区限制。

有效的热管理需要从三个方面入手：一是选择低Rds(on)的器件从源头减少发热；二是合理设计散热系统，如采用厚铜基板加强迫风冷，将热阻降至0.5℃/W以下；三是集成温度检测机制，当检测到壳温超过安全阈值（如85℃）时触发降频保护。

栅极驱动：确保控制信号的纯净与精确

MOS管的栅极是它的“控制中心”，驱动信号的质量直接关系到开关性能。栅极驱动电压需高于MOS管的阈值电压以确保充分导通，但也不能超过其最大额定值（通常为±20V）。一般建议将栅极驱动电压控制在15V左右较为安全。

实践中，栅极驱动回路容易受到寄生参数影响，产生高频振荡。某伺服驱动器的实测数据显示，栅极电压可能出现200MHz的阻尼振荡，导致MOS管异常导通。解决这一问题的关键包括：合理计算驱动电阻（典型值为4.7-22Ω）、优化PCB布局（驱动IC与MOS管间距≤15mm）、以及在高频场景下使用铁氧体磁珠替代传统电阻。在H桥设计中，关断时施加-5V电压可有效防止米勒效应引起的误触发。

保护电路：为意外情况设置安全网

即使选择了参数合适的MOS管，在实际应用中仍可能面临各种意外情况。电机的感性负载特性使得电压尖峰几乎不可避免，而负载短路则可能导致电流急剧增大。为此，必须设置多重保护机制。

电压钳位是应对电压应力的有效手段。在漏-源极并联TVS二极管（响应时间需小于1ns）可以快速钳制电压尖峰。同时，采用RCD缓冲电路（典型参数为10Ω电阻+100nF电容+快恢复二极管组合）可吸收大部分尖峰能量。对于过流保护，可以集成电流传感器实时监测电流变化，当检测到异常电流时及时调整PWM占空比或切断电路。

PCB布局：细节决定成败

即使所有元件参数选择得当，不良的PCB布局也可能导致整个系统失效。功率回路的走线应尽可能短而宽（建议宽度≥2mm且长度<3cm），以减小寄生电感和电阻。栅极驱动信号需要与功率回路保持适当距离，避免耦合干扰。采用星型接地方式，防止功率地与信号地共阻抗，也是确保系统稳定的关键因素。

在电机驱动系统设计中，MOS管如同一位默默无闻的指挥家，通过精确控制电流的通断，指挥电机完成各种复杂动作。正确的选型和应用不仅需要关注参数表上的数字，更要理解电机工作的实际环境及其对MOS管产生的各种应力。只有综合考虑电气特性、热管理和布局优化，才能打造出稳定可靠的电机驱动系统。
