推挽电路mos管

在电子电路的世界中，推挽电路MOS管犹如一位默默奉献的“力量使者”，以其独特的工作原理和卓越的性能，在众多领域发挥着至关重要的作用。今天，让我们一同深入探究推挽电路mos管的奥秘，揭开它那神秘面纱背后的精彩世界。

一、推挽电路mos管的基本结构与工作原理

推挽电路MOS管主要由两个互补型MOS管构成，一个为N沟道MOS管，另一个为P沟道MOS管。这两个MOS管就如同一对默契十足的搭档，交替工作以实现信号的放大和电平的转换。

当输入信号为高电平时，N沟道MOS管（驱动管）导通，此时它就像一扇打开的大门，允许电流通过，而P沟道MOS管（负载管）则截止，如同关闭的通道，阻止电流流通，使得输出信号为低电平。相反，当输入信号为低电平时，N沟道MOS管截止，P沟道MOS管导通，输出信号变为高电平。这种交替工作的方式，使得推挽电路能够有效地将输入信号进行放大，并实现电平的转换，为后续的电路提供合适的驱动信号。

可以把推挽电路MOS管想象成一个接力团队，N沟道和P沟道MOS管分别在不同的时刻接过“接力棒”，协同完成信号的传输和放大任务，确保整个电路的稳定运行。

二、推挽电路MOS管的优势特点

1. 较大的输出电流

推挽电路MOS管的一大显著优势就是能够提供较大的输出电流。由于两个MOS管交替工作，一个负责提供正电流，另一个负责提供负电流，相当于双管齐下，共同为负载提供强大的电流支持。这就好比一场拔河比赛，双方都使出全力，能够拉动更重的物体。在实际应用中，如音频功放和开关电源等领域，对输出电流要求较高，推挽电路MOS管的这一特性使其能够满足这些应用的需求，为设备提供稳定可靠的功率输出。

2. 较好的线性特性和较低的失真

推挽电路MOS管还具备较好的线性特性和较低的失真。在信号放大过程中，它能够准确地跟随输入信号的变化，将信号完整地复制并放大，就像一位忠实的“复印员”，尽可能地还原原始信号的细节和特征。这使得经过推挽电路放大后的信号更加清晰、准确，减少了信号失真带来的不良影响，提高了整个电路的性能和音质效果。

三、推挽电路MOS管在实际应用中的关键考量

1. MOS管的选择

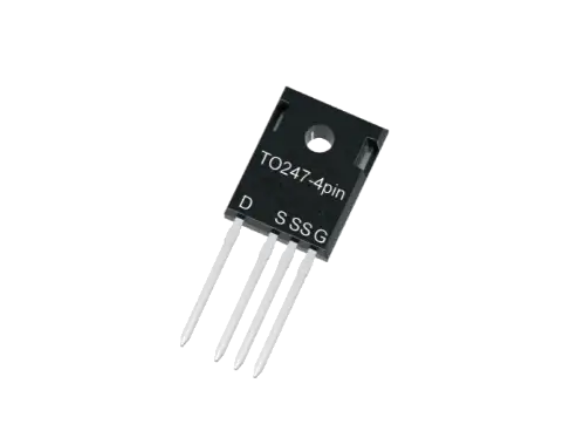

在设计推挽电路时，选择合适的MOS管至关重要。需要根据具体的应用场景和电路要求，综合考虑MOS管的最大持续漏极电流（ID）、最大耗散功率（PD）以及栅源电压范围（VGS）等因素。例如，在高功率应用中，需要选择能够承受较大电流和功率的MOS管，以确保电路的安全可靠运行；而在一些对精度要求较高的场合，则需要选择栅源电压范围合适、特性稳定的MOS管，以保证电路的性能指标。

2. 电流计算与电路设计

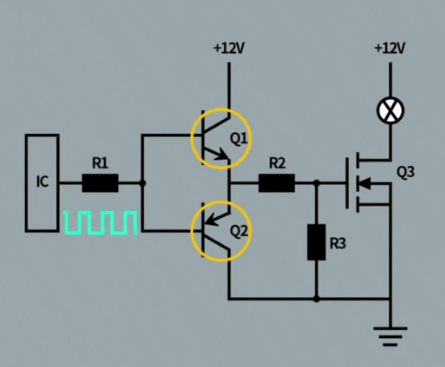

为了确保MOS管在推挽电路中能够安全、高效地工作，精确的电流计算和合理的电路设计是必不可少的。在设计过程中，需要充分考虑MOS管的输入电容对电路的影响。虽然MOS管是压控型器件，但其导通和关断速度会受到输入电容的影响。当驱动电流较小时，输入电容的充放电速度会变慢，从而影响电路的响应速度和效率。通过推挽电路可以直接绕过MOS管的这一限制，提高电路的整体性能。

四、推挽电路MOS管的广泛应用领域

推挽电路MOS管凭借其优异的性能，在众多领域都有着广泛的应用。

1. 音频功放领域

在音频功放中，推挽电路MOS管能够将微弱的音频信号放大到足以驱动扬声器发声的功率水平。其较大的输出电流和较好的线性特性，能够为扬声器提供强劲而稳定的驱动力，使扬声器发出清晰、饱满的声音。同时，较低的失真特性也保证了音质的纯净，让用户能够享受到高品质的音乐体验。

2. 开关电源领域

在开关电源中，推挽电路MOS管起着关键的作用。它能够将输入的直流电压转换为高频交流电压，经过变压器耦合后再整流滤波，得到所需的直流输出电压。推挽电路的高输出电流能力能够满足开关电源对功率转换效率的要求，同时其快速响应特性也有助于提高电源的稳定性和可靠性。

推挽电路MOS管作为电子电路中的重要组成部分，以其独特的工作原理、显著的优势特点和广泛的应用领域，为现代电子设备的发展提供了有力的支持。深入了解和掌握推挽电路MOS管的知识，对于电子工程师和爱好者来说，无疑是开启电子世界大门的一把重要钥匙。
