mos全桥驱动和半桥驱动

发布时间:2025-07-03编辑:国产MOS管厂家浏览:0

在现代电力电子技术中,mosfet(金属氧化物半导体场效应晶体管)因其高效、快速和易于控制的特点而被广泛应用于各种电源转换和电机驱动场合。mosFET驱动电路的设计对于提高系统性能、降低损耗和保证可靠性至关重要。本文将详细介绍MOS全桥驱动和半桥驱动的工作原理、应用场景以及设计要点,帮助读者更好地理解和应用这两种驱动方式。

## 什么是MOS全桥驱动和半桥驱动?

### 1. 半桥驱动

**半桥驱动**是一种常见的功率驱动电路,它由两个功率开关器件(通常是MOSFET或IGBT)组成,这两个开关器件以互补的方式工作,即一个导通时另一个关断。半桥驱动通常用于单相交流电机驱动、DC-DC转换器等应用中。

#### 工作原理

在半桥驱动电路中,两个MOSFET分别连接到输入电源的正极和负极。当上管导通时,负载通过上管连接到电源正极;当下管导通时,负载通过下管连接到电源负极。通过交替控制上下管的导通与关断,可以在负载两端产生一个交变的电压波形,从而实现对交流负载的驱动。

#### 特点

- **结构简单**:只需要两个功率开关器件,电路设计相对简单。

- **成本低**:由于使用的元件较少,整体成本较低。

- **适用于低功率应用**:适合驱动小型电机或低功率负载。

### 2. 全桥驱动

**全桥驱动**则由四个功率开关器件组成,形成一个H桥结构。全桥驱动能够提供双向的电流流动,适用于需要更高功率和更复杂控制的应用,如三相电机驱动、大功率DC-AC逆变器等。

#### 工作原理

全桥驱动电路由四个MOSFET组成,分为两组,每组两个MOSFET以互补方式工作。通过控制这四个MOSFET的导通与关断顺序,可以在负载两端产生一个可控的交变电压波形,从而实现对交流负载的高效驱动。

#### 特点

- **高功率输出**:能够处理更大的电流和功率,适合驱动大功率负载。

- **双向控制**:可以实现负载电流的双向流动,适用于需要精确控制的应用。

- **复杂性增加**:相比半桥驱动,全桥驱动需要更多的控制逻辑和驱动电路。

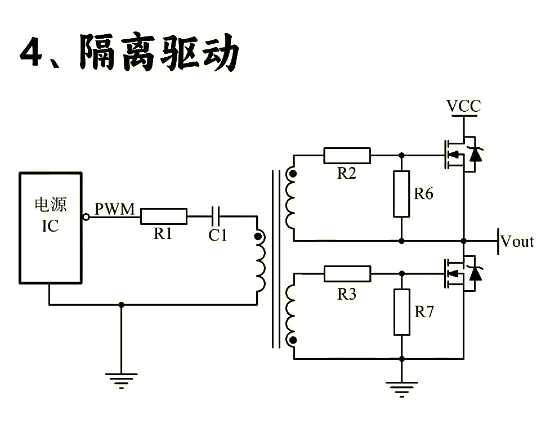

mos全桥驱动和半桥驱动

## MOS全桥驱动与半桥驱动的比较

| 特性 | 半桥驱动 | 全桥驱动 |

| --- | --- | --- |

| 功率开关数量 | 2 | 4 |

| 输出功率 | 较低 | 较高 |

| 控制复杂度 | 简单 | 复杂 |

| 成本 | 低 | 相对较高 |

| 应用场景 | 低功率直流电机、DC-DC转换器 | 高功率交流电机、逆变器 |

## 应用场景分析

### 1. 半桥驱动的应用

- **家用电器**:如风扇、洗衣机等,这些设备通常功率较小,对控制精度要求不高。

- **小型无人机**:用于控制无刷电机,实现飞行器的姿态调整。

- **LED照明**:通过PWM调光技术控制LED灯的亮度。

### 2. 全桥驱动的应用

- **电动汽车**:用于驱动电动机,实现车辆的加速、减速和能量回收。

- **工业自动化**:在机器人、CNC机床等设备中,用于精确控制伺服电机。

- **太阳能逆变器**:将太阳能电池板产生的直流电转换为交流电,供家庭或电网使用。

## 设计要点与注意事项

### 1. 半桥驱动设计要点

- **死区时间设置**:为了防止上下管同时导通导致短路,需要在控制信号中加入死区时间。

- **栅极驱动电阻**:选择合适的栅极电阻可以优化开关速度和减少电磁干扰。

- **散热管理**:确保MOSFET有足够的散热措施,避免过热损坏。

### 2. 全桥驱动设计要点

- **复杂的控制逻辑**:需要精心设计的控制电路来协调四个MOSFET的导通顺序。

- **保护机制**:包括过流保护、过温保护和欠压保护等,以确保系统的安全可靠运行。

- **布局布线**:合理的PCB布局可以减少寄生电感和电容的影响,提高系统的稳定性和效率。

## 结论

MOS全桥驱动和半桥驱动各有其独特的优势和适用场景。在选择时,应根据具体的应用需求、功率等级和成本预算来决定使用哪种驱动方式。无论是半桥还是全桥驱动,正确的设计和实施都是确保系统性能和可靠性的关键。希望本文能为您在设计和选择MOS驱动电路时提供有价值的参考和指导。
