mos管3个极引脚定义:g/d/s核心功能详解与实物识别指南

发布时间:2025-07-02编辑:国产MOS管厂家浏览:0

在电子电路的设计与维修中,**MOS管(金属氧化物半导体场效应晶体管)** 凭借其**高输入阻抗、低驱动功率及卓越的开关性能**成为现代电子设备的核心元件。对工程师、爱好者和维修人员而言,清晰理解**mos管三个引脚的精准定义**是正确应用该器件的基础。本文将深入解析mos管3个极(栅极G、漏极D、源极S)的核心功能、特点,并分享实用识别技巧。

### 一、MOS管三引脚核心定义与功能全解

不同于三极管(BJT)的电流驱动,MOS管属于**电压控制型**器件,其工作状态完全由**栅源电压(Vgs)** 掌控:

1. **栅极 (Gate, G) - 精密控制核心**

* **功能角色:** MOS管的**核心控制端**,如同水龙头的开关把手。

* **技术特性:** 栅极与沟道间由二氧化硅(SiO2)绝缘层隔离,形成极高的输入阻抗(通常>10^9 Ω),仅需**微弱电压信号(几乎不消耗电流)** 即可控制D-S主电流通断。

* **电压控制:** 对N沟道MOS管(NMOS),**Vgs > 阈值电压Vth(th)** 时导通;对P沟道MOS管(PMOS), **Vgs < Vth(th)**时导通。

2. **漏极 (Drain, D) - 主电流入口**

* **功能角色:** **主电流流入端**,如同水龙头的进水口。

* **技术特性:** 多数应用中连接至**电源正极(Vdd/高压端)**。当G极有效控制时,电流经D极流入,穿过导电沟道,最终由S极流出。

* **重要特性:** 多数功率MOS管的**金属外壳或散热片直接连接至D极**,安装散热器时务必注意绝缘处理。

3. **源极 (Source, S) - 主电流出口**

* **功能角色:** **主电流流出端**,如同水龙头的出水口。

* **技术特性:** 通常连接至**公共地(GND)或电流回路低端**。电流方向始终为D→S(NMOS)或S→D(PMOS)。

* **参考基准:** G极电压Vgs以S极作为基准点,即Vgs = Vg - Vs。

> **关键差异提示:** 务必区分N沟道与P沟道MOS管!它们的**电压极性要求相反**:NMOS需正Vgs导通,PMOS需负Vgs导通。应用时需根据电路极性需求正确选型。

### 二、MOS管三引脚识别技巧:符号、印刷与实物对照

面对不同封装的MOS管,如何快速区分G/D/S?掌握以下方法至关重要:

1. **电路符号识别法(看图说话):**

* **NMOS符号:** 箭头**指向**沟道内部 → S极箭头方向即为电子流动方向。

* **PMOS符号:** 箭头**背离**沟道内部。

* **通用规则:** 单独引线为**G极**;连接箭头起点的为**S极**;另一端为**D极**。

mos管3个极引脚定义

2. **PCB/实物标记实战识别:**

* **丝印标记:** 多数MOS管表面印有标识:

* 直接标注 "G"、"D"、"S"。

* 使用 "1"(G)、"2"(D)、"3"(S) 或类似编码(务必查阅具体型号手册确认)。

* 点状/凹槽标记:常表示**S极**或作为引脚1参考点。

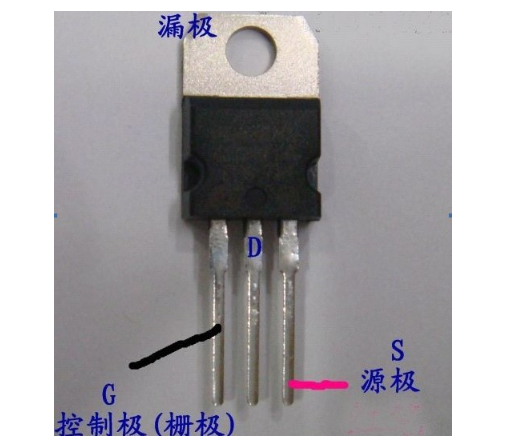

* **TO-220封装(最常见):** 引脚朝下,标签面朝向您时:

* 左 → **G极**

* 中 → **D极**

* 右 → **S极** (金属背板通常与D极内部连接!)

* **SMD封装(如SOT-23, SO-8):** 依赖特定标记点(缺口、圆点)和PCB封装丝印轮廓,必须参照官方规格书!

3. **万用表辅助判定法:**

* 利用MOS管**内部寄生体二极管**特性(D-S间存在二极管):

* NMOS:二极管正极在S极,负极在D极 → 万用表二极管档:红笔接S,黑笔接D应有约0.4-0.7V压降,反接无穷大。

* PMOS:二极管正极在D极,负极在S极 → 红笔接D,黑笔接S应有压降。

* **G极判定:** 与D、S间应为高阻(无穷大)。

**重要警示:** MOS管栅极绝缘层异常脆弱!**测量或操作前务必佩戴防静电腕带并确保工作台接地良好!** 即使短暂静电也可能导致器件永久损坏。

### 三、结语:从引脚定义到电路应用

**透彻理解MOS管的栅极(G)、漏极(D)、源极(S)三个引脚的定义**是高效、安全应用MOS管的核心前提。无论是设计开关电源、电机驱动,还是维修主板,掌握G极的电压控制精髓、D/S极的电流路径关系及**寄生二极管的保护作用(防反接/续流)**,配合科学的识别方法,都能显著提升开发效率和一次成功率。当遇到新型封装或标记模糊时,**务必查阅官方Datasheet**以获取准确引脚定义。

**经验提示:**

* **双MOS管(如半桥芯片)** 集成两个MOS管,引脚定义更为复杂,必须仔细核对资料。

* **安装散热器时:** 若散热器需接地,而MOS管金属背板是D极(常见于TO-220),必须**使用绝缘导热垫片和绝缘套管**隔离螺丝以防短路!

* **替换原则:** 替换MOS管不仅要看引脚定义相符,更需**核对耐压Vds、电流Id、阈值电压Vgs(th)** 等关键参数是否达标。

本文标签: mos管3 引脚
