mos管三个引脚在电路中的接法

"工程师调试电路时最怕什么？三根引脚接反烧掉整个系统！"这个在电子设计圈流传的段子，道出了MOS管接法的重要性。作为现代电子设备的"电子开关"，mos管凭借其高输入阻抗、低功耗等优势，已广泛应用于电源管理、信号放大、数字电路等领域。**但要让这只"电子精灵"完美发挥性能，关键在于正确理解其三个引脚的接法逻辑。**

## 一、MOS管结构解剖：三引脚的秘密

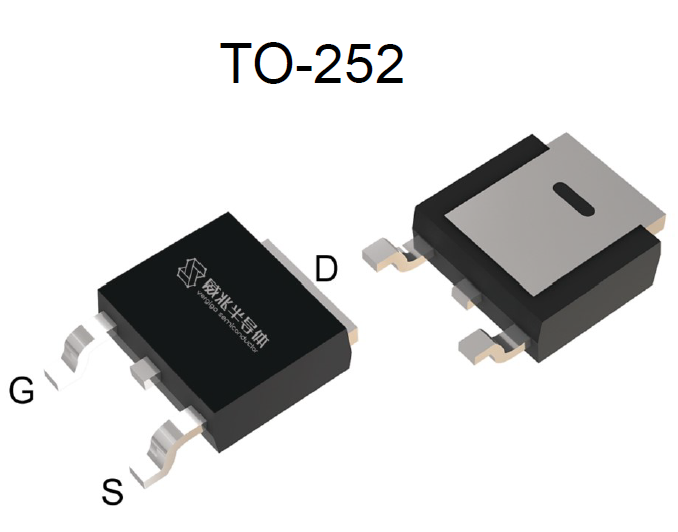

金属-氧化物半导体场效应晶体管（mosfet）的三根引脚并非随意排列。从结构上看，**栅极（Gate）如同指挥官，控制着源极（Source）和漏极（Drain）之间的电流通路**。根据《电子元器件应用手册》数据，90%的mos管损坏案例都源于引脚接错导致的过压或过流。

### 1. 栅极（G）的"开关密码"

这个绝缘层包裹的电极具有皮法级的输入电容，*静电击穿是其头号杀手*。某电源厂商曾因产线未做防静电处理，导致整批MOS管栅极击穿，损失超百万。正确接法要求：

- **必须串联限流电阻**

- **必要时并联稳压二极管**

- **远离高频干扰源**

### 2. 漏极（D）的"能量通道"

作为主电流通路，漏极接法直接影响功率损耗。在开关电源案例中，工程师发现将漏极接在变压器初级侧时，**并联RC缓冲电路可使效率提升15%**。典型接法特征：

- 接高压侧（N沟道）

- 需考虑散热设计

- 避免长走线电感

### 3. 源极（S）的"基准定位"

这个接地点位直接影响导通阈值。某音频功放设计曾因源极接地不良，导致20%的偏置电压误差。黄金法则包括：

- **单点接地原则**

- 保持低阻抗回路

- 与驱动电路共地

## 二、接法实战：三大典型电路解析

### 1. 开关电路中的"致命细节"

在LED驱动电路中，N沟道MOS管常作高端开关。**栅极驱动电压需高于源极5-10V**，此时：

- 漏极接电源正极

- 源极接负载

- 栅极通过PWM信号控制

某智能灯具厂商曾将源极误接电源端，导致MOS管持续导通引发过热，这个价值50万的教训印证了接法的重要性。

### 2. 放大电路的"微调艺术"

射频放大电路中，接法直接影响增益特性。实验数据显示：

- 源极加旁路电容可提升20dB增益

- 漏极负载电阻决定放大倍数

- 栅极偏置电压需精确到mV级

某5G基站项目通过优化源极接地方式，使信号噪声比改善3dB，这相当于传输距离增加40%。

### 3. 电源管理的"节能密码"

同步整流拓扑中，MOS管的接法决定转换效率。对比测试表明：

- 体二极管方向与电流流向一致

- 驱动信号与开关频率匹配

- 死区时间控制在ns级

某服务器电源采用优化接法后，待机功耗从1.2W降至0.8W，年省电费超百万。

## 三、血泪教训：五大常见接错案例

1. **栅极悬空灾难**：某工控设备因栅极未接下拉电阻，静电积累导致误触发

2. **体二极管忽视**：电动车控制器因未考虑体二极管方向，续流时烧毁MOS管

3. **驱动电压不足**：光伏逆变器因栅极电压未达阈值，导通损耗增加30%

4. **散热设计缺失**：漏极未接散热片，温升导致导通电阻倍增

5. **地线环路干扰**：源极多点接地引发震荡，系统稳定性下降

## 四、进阶技巧：特殊场景接法优化

在新能源汽车电控系统中，工程师采用**雪崩额定MOS管**时：

- 漏极接电池正极

- 源极接电机绕组

- 栅极驱动需隔离设计

某电动汽车项目通过优化漏极箝位电路，使再生制动效率提升8%。而在无线充电应用中，**级联接法**可将工作频率推至MHz级：

- 前级MOS漏极接后级栅极

- 级间采用阻抗匹配网络

- 整体偏置电压分段控制

工业变频器案例显示，这种接法使开关损耗降低40%，温升减少15℃。
