nmos和pmos的导通条件

在电子技术的浩瀚星空中，Nmos（N型金属氧化物半导体）和PMOS（P型金属氧化物半导体）作为CMOS技术中的两大核心元件，扮演着至关重要的角色。它们如同电路世界中的阴阳两极，相互配合，构成了无数电子设备的基础。今天，就让我们一同揭开nmos和pmos的导通条件的神秘面纱，探索它们如何在微观尺度上操控电流的流动，引领我们走向电子技术的奇妙之旅。

**NMOS的导通条件：电压的艺术**

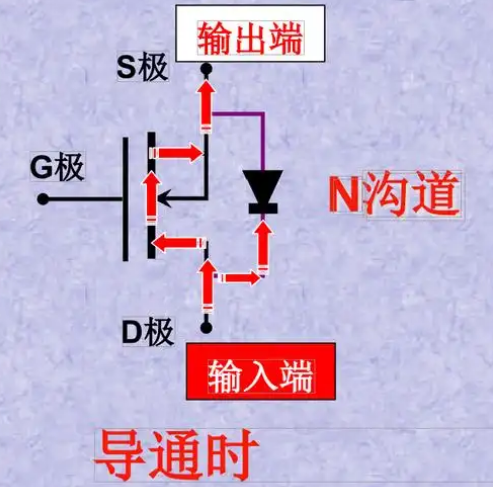

NMOS，这个名称中的“N”代表了其源极和漏极区域由N型半导体材料构成。要使NMOS导通，关键在于栅极（Gate）与源极（Source）之间的电压关系。当栅极电压（Vgs）相对于源极电压（通常视为零电位）为正，并且这个电压值超过NMOS的阈值电压（Vth）时，一场神奇的变化便悄然发生。此时，栅极下的P型衬底区域会因电场作用而形成一层反型层，即N型通道，将源极和漏极连接起来，允许电流自由通过。简而言之，**NMOS在栅极电压高于阈值电压时导通**，这一过程如同打开了一扇通往电流世界的大门。

值得注意的是，NMOS的导电能力还受到栅极电压大小的影响。栅极电压越高，形成的导电通道越宽，电阻越小，电流也就越大。这种特性使得NMOS在模拟电路中能够作为可变电阻器使用，而在数字电路中则成为开关元件，控制信号的流通。

**PMOS的导通条件：反向思维的魔法**

与NMOS相对应，PMOS的源极和漏极由P型半导体材料制成。它的工作原理看似与NMOS相反，实则蕴含着同样的物理机制，只是方向不同。对于PMOS而言，导通的关键在于栅极电压相对于源极电压为负，并且这个负电压的绝对值需要超过PMOS的阈值电压。当这一条件满足时，栅极下方的P型衬底区域同样会形成一层反型层，但这次是P型通道，连接源极和漏极，允许电流从高电位流向低电位，实现导通。因此，**PMOS在栅极电压低于阈值电压（且为负）时导通**，展现了一种逆向而行的独特魅力。

PMOS的这种特性，在电路设计中同样具有重要意义。它可以作为电源开关，控制高电位信号的通断；或者在差分对、电流镜等电路结构中，与NMOS携手共舞，实现信号的精确处理。此外，由于PMOS的载流子是空穴，其迁移率较NMOS的电子低，因此在相同尺寸下，PMOS的导通电阻通常较大，但这并不妨碍它在特定应用场景中的独特价值。

**两者的协同与互补**

在实际应用中，NMOS和PMOS往往不是孤立工作的，而是相互配合，形成强大的功能单元。例如，在CMOS反相器中，一个NMOS和一个PMOS并联连接，通过输入信号的变化控制两者的导通与截止，从而实现信号的放大和反转。这种组合不仅提高了电路的效率，还大大降低了功耗，成为现代集成电路设计的主流选择。

此外，NMOS和PMOS在逻辑门电路、运算放大器、电压比较器等复杂电路中也发挥着不可替代的作用。它们的协同工作，使得电子设备能够执行各种复杂的计算任务，从简单的家用电器到先进的超级计算机，无一不离不开这对“黄金搭档”的贡献。

综上所述，NMOS和PMOS的导通条件虽各有千秋，但正是这种差异性构成了它们独特的魅力和广泛的应用价值。通过深入理解它们的工作原理和导通机制，我们不仅能够更好地掌握电子技术的精髓，还能在实践中创造出更多创新的应用方案。在这个由微观粒子构成的宏大舞台上，NMOS和PMOS正以它们的方式，书写着属于电子技术的辉煌篇章。
