mos管npn和pnp导通条件

在电子电路的世界里，MOS管、NPN型三极管和PNP型三极管如同三位性格迥异却各司其职的“交通警察”，精准调控着电流的流向与通断。它们虽同属半导体器件家族，但工作原理与导通条件却大相径庭。今天，我们就来揭开这些核心元件背后的奥秘，用通俗的语言解析它们的运作机制。

mos管：电压控制的“智能闸门”

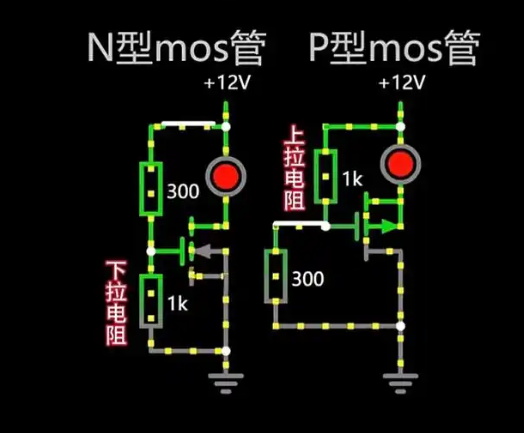

mos管（金属氧化物半导体场效应晶体管）的核心在于其栅极对沟道导电性的控制能力。以常见的N沟道增强型为例，当栅源电压（UG）高于源极电位一定数值时——比如比漏极电压（US）高出3V至5V的范围——便能形成导电通路。这类似于水坝中的升降闸：只要水位差达到特定高度，水流就会自动通过。值得注意的是，实际应用中并不需要完全饱和导通，仅需满足基本开启条件即可实现有效工作状态。例如型号为2N7002系列的器件，正是凭借这种灵活的特性被广泛应用于开关电路设计。

对于P型MOS管而言，情况则完全相反。这类器件如同反向运作的水阀，只有在控制端施加低电平时才会打开通道，而高电平则会切断路径。这种互补特性使得设计师能够根据电路需求选择合适类型的MOS管，就像为不同方向的车流设置专用车道一样高效。

双极型晶体管：电流驱动的“接力选手”

如果说MOS管是优雅的指挥家，那么NPN和PNP型三极管更像是充满活力的运动健将。以NPN结构为例，其导通需要同时满足两个条件：基极-发射极正向偏置（如同给运动员下达起跑指令），以及集电极电位高于基极（确保能量传递的方向正确）。此时，微小的基极电流会像点燃引信般触发更大的集电极电流流动，形成类似多米诺骨牌效应的能量放大过程。

相比之下，PNP型三极管则遵循相反的规则。它要求基极相对于发射极为负电压才能启动，这就好比倒置的滑梯——只有当起点低于终点时，小球才能顺利滚落。这种对称的设计思路体现了半导体工艺的智慧，让工程师可以根据电源极性灵活选用器件类型。

从原理到实践：参数设计的艺术

在实际电路搭建中，理解理论只是第一步。例如在信号切换场景下使用的MOS管，工程师往往不会刻意追求深度饱和状态，因为过度驱动不仅增加功耗，还可能导致器件过热损坏。这就像开车时不必把油门踩到底才能到达目的地，适中的速度反而更经济安全。同样地，在选择三极管时，除了关注基本导通条件外，还需考虑β值（电流增益）、频率响应等动态参数，这些因素共同决定了电路的整体性能表现。

现代集成电路设计常常将不同类型的器件组合使用。比如在CMOS逻辑门电路中，PMOS与NMOS管成对出现，分别处理高低电平信号；而在功率放大器中，达林顿接法的三极管组则能提供惊人的电流驱动力。这种模块化的设计思想，恰似乐高积木的不同组件相互配合，最终构建出复杂而精密的功能系统。

应用场景启示录

当我们俯瞰整个电子系统时会发现，各类器件的选择绝非偶然。数字电路钟爱MOS管因其快速的开关速度和低静态功耗；模拟放大领域则偏爱三极管优异的线性特性。甚至在混合信号系统中，同一电路板上可能同时存在多种类型的有源器件，它们各展所长又协同工作。就像交响乐团中的不同乐器组，每种元件都在自己擅长的频率范围内演奏着独特的旋律。

随着工艺技术的不断进步，新型宽禁带半导体材料正在重塑传统认知边界。但万变不离其宗的是，无论器件如何演化，其基础导通原理始终遵循着物理定律。掌握这些底层逻辑，就如同获得了解读电子世界的通用密码。

在这个由微观粒子构成的宏观世界里，MOS管、NPN与PNP型三极管继续扮演着不可或缺的角色。它们既是连接理论与实践的桥梁，也是推动技术创新的基础单元。下次当你拆解电子设备时，不妨试着辨认这些沉默的功臣，感受它们在方寸之间演绎的电流交响曲。
