mos管属于三极管吗？

在电子元件的世界里，MOS管与三极管如同两位性格迥异的“兄弟”，它们虽同属晶体管家族，却有着截然不同的内在机制和应用场景。今天，我们就来深入探讨一个常见疑惑：**mos管究竟是否属于三极管？**通过结构解析、原理对比及典型应用案例，揭开二者的本质区别。

一、定义溯源：从名称看归属关系

根据网页2的定义，mos管全称为“金属—氧化物—半导体场效应晶体管”（或称金属—绝缘体—半导体结构），其核心特征在于利用电场控制导电沟道的形成与断开。而传统意义上的“三极管”通常指双极型晶体管（BJT），如NPN/PNP型器件，依赖电流驱动基区载流子的运动实现放大功能。尽管两者均被归类为晶体管大类下的分支，但它们的物理结构和工作逻辑存在根本性差异。

打个比方，若将电子电路比作交响乐团，那么MOS管更像是精准的指挥家——只需轻挥信号棒（电压变化），便能瞬间调动整个乐团的节奏；而三极管则更像勤奋的乐手，必须持续注入能量（电流）才能维持演奏状态。这种比喻直观体现了两者在控制方式上的不同：前者以电压为指令，后者以电流为动力源。

二、结构对比：三个引脚背后的奥秘

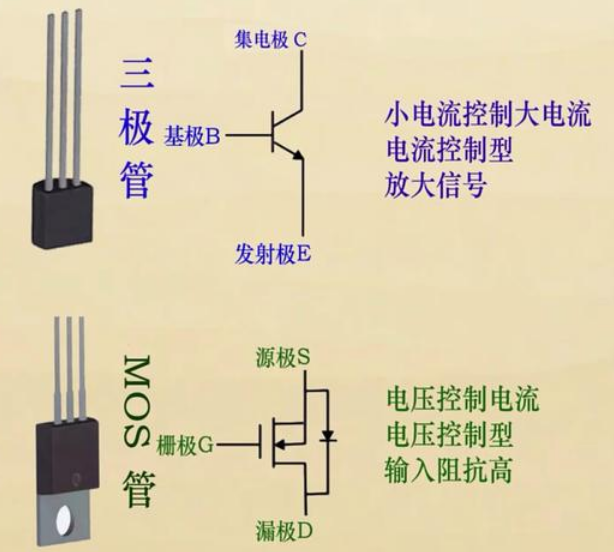

虽然都拥有三个电极（源极S/漏极D/栅极G对应于发射极E/集电极C/基极B），但内部构造却大相径庭。MOS管的结构犹如夹心饼干：两层掺杂多晶硅之间夹着薄如蝉翼的二氧化硅绝缘层，形成独特的MIS（金属-绝缘体-半导体）架构。当栅极施加电压时，会在半导体表面感应出反型层作为导电通道，整个过程无需电流流入栅极，因此具有极高的输入阻抗。

反观三极管，其结构类似三层蛋糕：发射区、基区和集电区直接接触，基极电流必须穿过PN结才能调制集电极与发射极之间的电流比例。这种设计导致它天生需要持续供给基极电流来维持工作状态，就像给植物浇水一样不可间断。正是这种结构性差异，使得MOS管在功耗表现上远胜于三极管。

三、工作原理：电场调控VS载流子输运

深入探究运行机制会发现更有趣的现象。MOS管遵循场效应原理，通过改变栅极电压产生的电场强度，动态调整源漏之间的导通电阻。想象一下水龙头的阀门控制水流大小——轻微转动旋钮就能显著改变出水速度，这与MOS管通过毫伏级电压实现大范围电流调节的特性完美契合。

而三极管则基于双极载流子的扩散与复合过程。以NPN型为例，发射极向基区注入电子，其中少部分与空穴复合形成基极电流，大部分穿越基区到达集电区形成集电极电流。这类似于沙漏中颗粒物的流动过程，需要持续外力推动才能保持动态平衡。也正因如此，三极管在高频场景下容易因载流子迁移延迟产生相位失真。

四、性能参数：数字背后的优劣权衡

实际工程应用中，设计师们常面临这样的抉择：追求高速开关响应时首选MOS管，因其开关时间可短至纳秒级；而在需要线性放大的音频电路中，则更倾向使用三极管以获得更低的失真度。数据显示，现代功率mosfet的导通电阻已降至毫欧级别，配合先进的沟槽工艺，使其在电源转换效率上远超同类产品。

不过事物总有两面性。MOS管的高输入阻抗虽是优点，但也使其易受静电放电损伤；而三极管虽然需要持续偏置电流，却在低温环境下表现出更好的稳定性。就像赛车与SUV的选择——前者适合追求极致速度的赛道竞速，后者则能在复杂路况下提供可靠保障。

五、应用领域：各展所长的生存智慧

走进日常生活的各个角落，不难发现这对“兄弟”分工明确的身影。智能手机快充模块中的同步整流电路大量采用MOS管，利用其低导通损耗特性实现高效能量传递；而家用音响功放前级则普遍使用三极管搭建共射极放大器，借助其优异的线性特性还原细腻音色。

工业自动化领域更是两者协作的典范：变频器主回路采用IGBT（绝缘栅双极型晶体管，结合了MOS与BJT优点）进行大功率变换，控制单元却用MOS管阵列完成精密信号处理。这种刚柔并济的组合方式，恰似足球比赛中前锋与中场的角色分配——前者负责致命一击，后者掌控比赛节奏。

通过对MOS管与三极管全方位对比可见，二者虽同根同源，却在技术特性和应用边界上形成了互补格局。理解它们的差异化优势，就像掌握不同画笔的特性，能让工程师在电路设计的画布上挥洒出更加绚丽的作品。
