mos管体内二极管导通条件

在现代电子电路设计中，MOS管体内的二极管作为关键元件发挥着重要作用。其独特的导通机制不仅影响着器件性能，更决定了整个系统的可靠性与效率。本文将深入解析这一特殊结构的工作原理、核心参数及应用场景，帮助工程师们更好地驾驭这项技术。

一、结构溯源：寄生二极管的形成机理

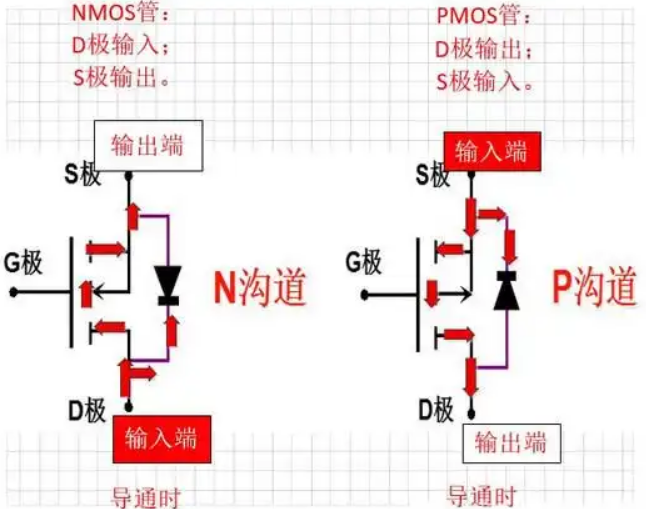

mos管内部天然存在两个PN结——源极-衬底和漏极-衬底之间的结型结构。由于制造工艺中源极通常与衬底短接，最终形成了唯一的漏极-源极间PN结，即所谓的“体二极管”或“寄生二极管”。这种由半导体材料自身特性决定的物理构造，如同河流两岸的自然堤坝，既不可避免又具备特定功能。它并非人为添加的独立组件，而是芯片设计时必然产生的副产物，却能在电路保护中扮演重要角色。

二、导通条件的三维解析

与传统二极管不同，mos体内二极管的导通受多重因素制约。动态电压如同水流的压力差，必须达到临界值才能推动载流子跨越势垒；电压斜率则像山坡的陡峭程度，过快的变化可能导致电流失控；而复合电压相当于多股力量的共同作用，三者需协同满足方可实现稳定导通。此外，栅极与源极间的电位关系更为关键——当栅压高于源压特定数值时，通道才会敞开，这类似于打开阀门需要足够的手柄旋转角度。例如，VMOS器件的典型开启电压约为5V，某些低阈值型号甚至可低至2V，设计师需根据数据手册选择合适区间内的最大值以确保兼容性。

三、场景化应用：从实验室到工业现场

在开关电源领域，体二极管充当着能量回收的通道，犹如水库泄洪闸般调节电流方向；逆变器系统中，它又化身为安全哨兵，防止反向电流冲击脆弱的控制芯片。电机驱动电路里，该结构能有效吸收制动时的再生电能，避免电压尖峰损坏功率模块；LED照明设备中，它则默默承担着续流任务，确保灯珠熄灭时的平滑过渡。这些应用场景充分展现了其“隐形守护者”的本质——平时静默无声，危机时刻挺身而出。

四、设计考量：平衡艺术的实践智慧

实际应用中，工程师需在工作电压、温度范围与导通损耗间寻找最优解。过高的温度会加剧漏电流，如同烈日下的冰激凌加速融化；过低的工作电压则可能导致不完全导通，恰似半开的水龙头造成水资源浪费。通过仿真软件模拟不同工况下的电气应力分布，结合实验数据校准模型参数，方能实现性能与安全的完美统一。特别是在高频切换场合，还需关注开关速度与损耗的权衡，这要求设计者具备扎实的理论功底和丰富的实战经验。

五、未来展望：新材料带来的变革机遇

随着宽禁带半导体技术的突破，碳化硅、氮化镓等新型材料正在重塑MOS器件的特性边界。这些材料的高耐压、低导通电阻优势，使得体二极管的性能得到质的提升。想象一下，如果将传统硅基器件比作普通公路，那么宽禁带材料构筑的道路就如同高速公路，既承载更大流量又减少拥堵损耗。这种技术进步不仅延长了设备寿命，更为新能源汽车、光伏逆变等领域注入新的活力。

通过对MOS管体内二极管导通条件的深度剖析，我们不难发现：看似简单的PN结背后蕴含着复杂的物理机制与工程智慧。掌握这些知识，就如同获得了打开电力电子世界的钥匙，能够在创新设计与可靠运行之间架起桥梁。无论是消费电子产品的精巧控制，还是工业设备的高效传动，对这一基础元件的理解都将直接决定系统的整体表现。
