控制器mos管老是击穿是什么原因

发布时间:2025-09-14编辑:国产MOS管厂家浏览:0

在工业设备或电子产品的控制器中,MOS管作为“电流闸门”频繁击穿的现象常令人头疼。这类故障轻则导致设备停机,重则引发连锁反应烧毁核心部件,其背后原因往往涉及多个层面,如同多米诺骨牌效应,一触即发。

静电:看不见的“隐形杀手”

人体日常活动产生的静电电压可达数千伏,而mos管的栅极氧化层仅需几十伏就能被击穿。例如某手机充电器因生产线未接地,导致5%的mos管在装配阶段就因静电失效。这种破坏如同用高压水枪冲击一张薄纸,瞬间穿透且难以肉眼察觉。防范这类风险需要金属屏蔽包装存储元器件,工作台和工具必须通过导电材料与大地形成“静电泄洪通道”。

电压尖峰:电路中的“暗涌”

当栅极驱动电压超过额定值(如VGS>20V),或是漏源极电压(Vds)遭遇浪涌冲击,MOS管内部的电场分布会瞬间失衡。某工业电源案例中,稳压电路故障导致栅极氧化层直接被20V以上的驱动电压击穿,这好比在只能承受10米水压的管道里突然注入20米高的水柱。更隐蔽的威胁来自电压变化率(dv/dt),若电路中的感性负载未加续流二极管,关断瞬间产生的反向电动势可能形成“电压海啸”。

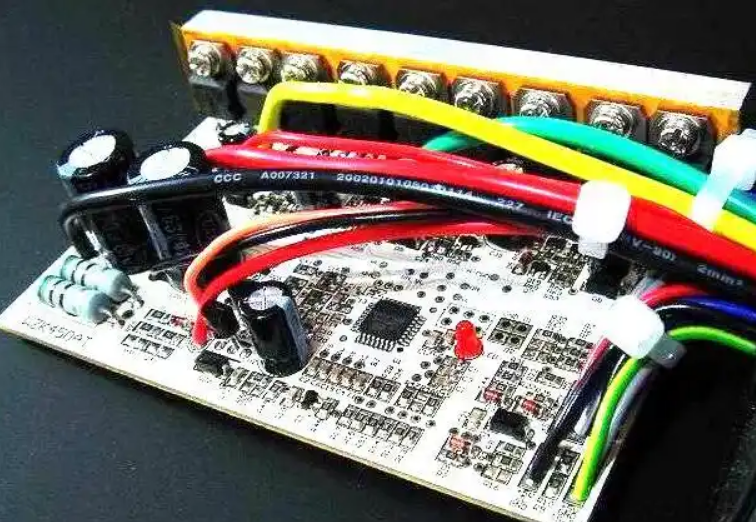

控制器mos管老是击穿是什么原因

结构缺陷:先天不足的“脆弱基因”

部分击穿源于器件本身的“内伤”。晶圆制造时的微观缺陷会形成局部电场集中点,如同玻璃裂纹在压力下急速延伸。某品牌电动工具控制器连续发生击穿,拆解发现MOS管内部存在金属迁移形成的导电丝,这相当于在绝缘层里埋下了“定时炸弹”。因此选择器件时需关注雪崩耐量体二极管特性,功率型应用建议预留20%以上的电压裕量。

热失控:沉默的“连锁反应”

当散热片与MOS管接触不良时,结温每升高10℃寿命就缩短一半。实测数据显示,150℃环境下器件耐压值会下降15%,这如同让运动员戴着呼吸面罩跑马拉松。更危险的是“二次击穿”现象:局部过热导致漏电流激增,进而引发温度进一步上升,形成热崩溃循环。某变频器案例中,风扇故障导致MOS管在30秒内温度飙升至200℃,封装材料熔毁引发对地短路。

驱动异常:控制信号的“错乱指令”

寄生参数引发的振荡问题常被忽视。测试发现,当栅极驱动回路存在5nH以上的寄生电感时,关断瞬间可能产生50MHz的高频振荡,这种“信号地震”会通过米勒电容耦合到栅极。某光伏逆变器现场,驱动电阻焊接不良导致的振铃现象,使实际栅极电压出现±5V的波动,最终引发累积性损伤。解决方法包括缩短驱动走线、采用负压关断技术,如同给控制信号装上“减震器”。

要彻底解决击穿顽疾,需要建立三级防护体系:设计阶段通过TVS管和RC缓冲电路构筑“电压防火墙”;生产过程采用离子风机消除静电威胁;运维环节则需定期检测栅极波形和散热器接触压力。正如精密机械需要定期校准,MOS管的健康状态也需要通过热成像仪、LCR表等工具进行“体检”,方能确保控制器在电与热的刀尖上稳定起舞。
