控制器mos管故障是什么原因

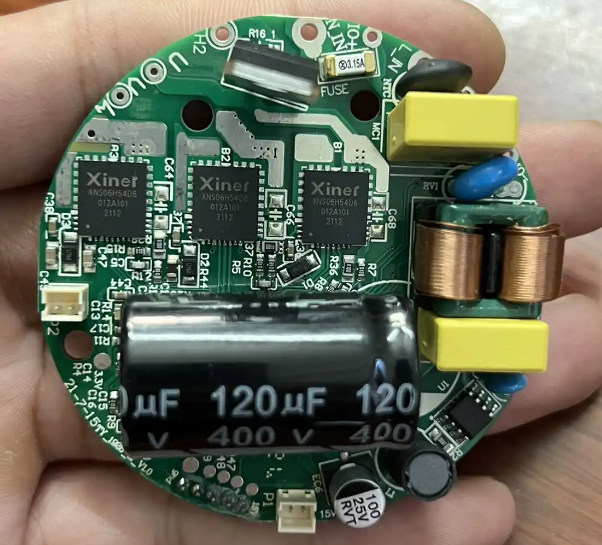

在电子设备的控制系统中，MOS管如同电路的“开关指挥官”，其稳定性直接关系到整个系统的运行效率与安全。然而，实际应用中，mos管故障频发，轻则导致设备停机，重则引发连锁损坏。本文将深入剖析控制器中mos管故障的五大核心原因，结合工程场景与生活化比喻，帮助读者理解这一专业问题。

一、过电压击穿：脆弱的电压防线

MOS管对电压异常敏感，如同气球超过承压极限会爆炸一样，当漏极-源极间电压（VDSS）超过额定值，即使仅几纳秒的浪涌电压，也可能引发雪崩击穿。这种破坏常发生在开关瞬间或电感负载断开时，例如电机停转时产生的回扫电压，就像突然关闭水龙头引发的“水锤效应”，瞬间高压冲击MOS管的内部结构。设计时需预留至少20%的电压余量，并采用TVS二极管等保护元件“筑墙”防浪涌。

二、过流与过热：沉默的杀手组合

持续大电流或瞬间短路电流会导致MOS管结温飙升，如同持续超载的卡车发动机最终“拉缸”。导通损耗（RDS(on)）随温度升高而增大，形成恶性循环：温度越高→电阻越大→发热更严重→直至烧毁。更隐蔽的是瞬态过流，如H桥电路中的直通现象（上下管同时导通），好比两车对撞，电源电容在毫秒级内放电，产生破坏性电流脉冲。解决方案包括优化散热设计、设置电流检测保护电路，以及添加死区时间避免直通。

三、静电与栅极击穿：看不见的暗箭

MOS管的栅极氧化层厚度仅纳米级，相当于一层保鲜膜，10-15V的静电就可能将其击穿。人体静电（可达数千伏）或工具漏电都可能成为“隐形杀手”，尤其在干燥环境中。这类损伤具有累积性，如同反复折叠的纸张最终断裂。防护要点包括：操作时佩戴防静电手环、PCB布局时缩短栅极走线，并添加稳压二极管钳位电压。

四、寄生参数引发的连锁反应

MOS管内部的寄生二极管和电感负载会埋下隐患。例如Flyback拓扑中，寄生双极晶体管导通会导致二极管失效，类似“后备箱突然弹开”打乱系统平衡。此外，漏感产生的尖峰电压若未通过续流二极管（如MOS管体二极管）释放，会像“无处可去的洪流”冲击器件。建议选用快恢复二极管并联，并优化变压器绕制工艺降低漏感。

五、开关损耗：高频下的疲劳损伤

高频开关场景中，MOS管如同快速摆动的钟摆，每次导通/截止都会因电荷充放电产生损耗。若工作频率超过散热能力，热量持续累积将引发热击穿。例如电动汽车控制器中，PWM频率过高可能导致芯片“中暑”。降低损耗的策略包括：选择低栅极电荷（Qg）的MOS管、采用软开关技术，以及匹配驱动电阻减少振荡。

防患于未然：系统级防护策略

1. 参数降额设计：电压、电流按80%额定值使用，预留安全边际；

2. 动态监测：集成温度传感器与过流保护IC，实现“智能熔断”；

3. 布局优化：大电流路径采用铺铜设计，降低寄生电感；

4. 失效分析工具：借助热成像仪捕捉异常温升，如同“电路体温计”。

理解这些故障机理后，工程师可从选型、设计、测试三方面构建防护体系。正如医生需熟知病因才能对症下药，掌握MOS管的“脆弱点”方能打造出鲁棒性更强的控制系统。
