mos栅极驱动不同电源之间需要隔离吗

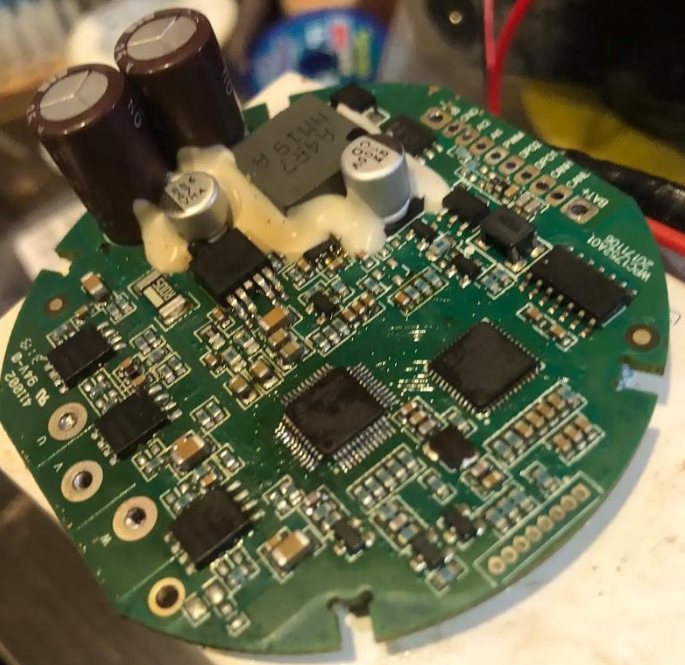

在电力电子系统中，mosfet的栅极驱动设计直接关系到整个电路的性能和可靠性。当系统中存在多个电源时，一个关键问题浮出水面：不同电源之间是否需要隔离？这个问题的答案不仅涉及技术细节，更与安全、效率及成本息息相关。

隔离驱动的本质：安全与功能的双重屏障

隔离的核心目的是阻断不同电源之间的直接电气连接，防止高压窜入低压电路。例如，在新能源逆变器中，母线电压可能高达数百伏，而控制信号仅需几伏，若两者未隔离，高压可能瞬间摧毁控制芯片。这就像在高压水管和精密仪器之间加装阀门，避免水压失控导致仪器爆裂。

隔离的需求通常源于两类场景：

1. 功能隔离：例如半桥拓扑中，上下管mosFET的源极电位不同，驱动电路必须“悬浮”以匹配各自电位，否则会导致驱动信号失真，如同两人用不同海拔高度的地图导航，最终路径必然出错。

2. 安全隔离：工业设备或光伏系统中，隔离能防止漏电流危及人员安全，类似给高压设备加装绝缘外壳。

隔离技术的三大实现方式

1. 变压器隔离：磁场的“无线传能”

通过变压器耦合传递能量，初级与次级线圈通过磁路而非电路连接。设计时需注意匝比匹配，例如驱动20V栅压的SiC MOSFET，若次级匝数不足，就像用低档位骑陡坡，动力不足导致开关损耗激增。高频下还需控制漏感——好比避免电话线串扰，需优化磁芯材料（如铁氧体）和复位电路。

1. 光耦隔离：光信号的“烽火台”

利用LED和光敏元件传递信号，绝缘层可承受数千伏耐压。但其传输延迟较长，适合对速度要求不高的场景，如同用信件传递非紧急指令。

1. 电容隔离：电场的“瞬移术”

通过高频信号调制穿越电容屏障，响应速度比光耦更快，但抗干扰能力较弱，如同在嘈杂环境中用摩斯电码通信。

为何SiC MOSFET更依赖隔离驱动？

碳化硅器件的高开关速度（纳秒级）使得寄生参数影响凸显。非隔离驱动中，共模噪声会通过米勒电容耦合，引发误触发，如同在精密手术中因手抖划错切口。隔离驱动可将噪声路径切断，同时提供负压关断能力，避免“幽灵导通”现象。

隔离的成本博弈：何时能省？

低压DC-DC转换器等简单场景中，若电源共地且无安全风险，可省去隔离。但电机驱动等高压场合，隔离成本远低于故障损失——如同汽车安全气囊，看似昂贵却是必要投资。

未来趋势：集成化与智能化的平衡

新一代隔离驱动IC正将变压器、电源管理集成于单芯片，既缩小体积又提升可靠性。但工程师仍需权衡响应速度、隔离耐压与系统成本，如同建筑师在美观、承重和预算间寻找黄金分割点。

从本质上说，隔离与否的选择是一场风险与收益的精密计算。理解其背后的物理原理和应用场景，才能让MOSFET的栅极驱动既高效又安全。
