三极管可以用mos代替吗？

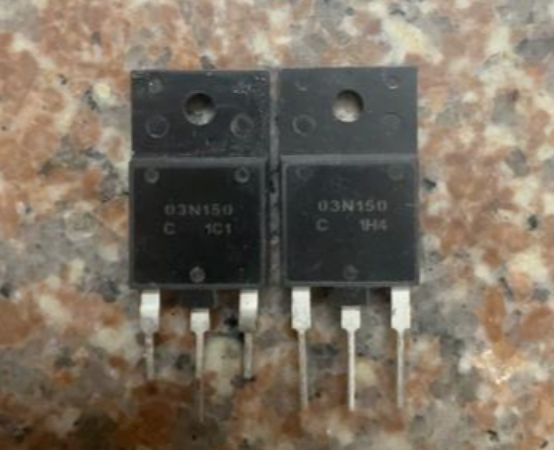

在电子电路设计中，工程师们常常会遇到一个实际问题：手头的三极管能否直接用MOS管替代？这两种外形相似的三极管和mos管，看似功能相近，但其内部结构和工作原理却有着本质区别。

理解两种器件的核心差异

三极管，学名为双极型晶体管（BJT），是一种电流控制器件。它有三个电极：发射极、基极和集电极。其工作原理是通过微小的基极电流来控制大得多的集电极电流，从而实现放大或开关功能。可以把三极管想象成一个用水龙头控制的水流，基极电流就像是转动水龙头的手柄，轻轻一拧（小电流），就能控制汹涌的水流（大电流）。

相比之下，mos管，全称为金属氧化物半导体场效应晶体管（mosfet），是一种电压控制器件。它也有三个电极：源极、漏极和栅极。MOS管的工作机制是利用栅极上的电压来形成导电沟道，从而控制源极和漏极之间的电流。更形象地说，MOS管就像一个感应水龙头，只需将手靠近（施加电压），水流就会自动出现，几乎不需要消耗水流本身（电流）来控制。

这种控制方式的差异直接导致了两者输入特性的不同。三极管在工作时需要从信号源汲取一定的基极电流，而MOS管的栅极与沟道之间被一层氧化物绝缘层隔离，理论上直流输入阻抗无穷大，几乎不消耗信号源的电流。这一特性使MOS管在连接高阻抗信号源时具有明显优势。

耐压与功率特性对比

在耐压能力方面，三极管通常能够承受较高的电压。这一特点使三极管在高压开关电源、CRT显示器行输出电路等场合仍有一席之地。而MOS管的耐压能力通常较低，但在低压大电流应用中有出色表现。

功率损耗方面，三极管在工作时，基极电流和集电极电流都会流过器件，产生一定的功耗。特别是在放大电路中，三极管的功耗主要集中在集电极-发射极之间。MOS管则因为其电压控制特性，静态功耗极低，但在高频开关时，由于栅极电容的充放电会产生动态损耗。

频率特性与适用场景

应用频率是区分两者适用场景的另一个重要因素。三极管一般运用在低频的小功率电路。由于其内部载流子迁移速度的限制，当频率升高时，三极管的放大能力会显著下降。

MOS管一般可以运用在高频大功率电路上。现代功率MOS管的开关速度可以达到数百千赫兹甚至兆赫兹级别，这使得它们在开关电源、高频逆变器等场合表现出色。同时，MOS管也是现代数字集成电路的基础，几乎所有CPU、内存等数字芯片都由MOS管构成。

替代实践中的关键考量

在实际替代过程中，工程师需要综合考虑多个因素。电路拓扑结构是首要考虑因素。如果是简单的开关电路，替代可能相对容易，但需要重新调整驱动参数。而对于放大电路，尤其是精密线性放大电路，替代将更为复杂，因为两种器件的转移特性曲线不同。

驱动方式的差异是替代时最大的挑战之一。三极管是电流驱动，需要在基极串联适当阻值的限流电阻；而MOS管是电压驱动，需要足够的栅极电压来完全导通。在开关应用中，MOS管通常需要专门的栅极驱动电路来提供快速充放电能力。

保护电路也需要相应调整。MOS管的栅极对静电极为敏感，很容易被击穿，因此需要额外的静电防护措施。而三极管虽然对静电不那么敏感，但需要防止过电流和二次击穿。

性能与成本的平衡也是实际工程中必须考虑的。在低频、小功率应用中，三极管往往成本更低，设计更简单。而在高频、大功率场合，MOS管虽然单价可能稍高，但系统整体性能可能更优。

结语

三极管和MOS管各有其独特的优势和应用场景，不能简单地说谁优于谁。在电子设计中选择器件时，关键是要根据具体的应用需求，综合考虑电压、电流、频率、成本以及设计复杂度等因素，做出最合适的判断。
