永源微AP8G02LI N+P MOS

在当今快速发展的电子技术领域，功率mosfet的选择直接影响着产品的性能和效率。一款优秀的mosFET能够在保证高效能量转换的同时，兼顾设备的稳定性和小型化需求。永源微电子推出的AP8G02LI N=P MOSFET正是针对这一市场需求而设计的解决方案，其独特的技术特性为无线充电和电机驱动应用带来了新的可能。

核心技术：第三代沟槽技术优势

AP8G02LI采用了先进的第三代沟槽技术，这一技术可以形象地理解为在硅片上雕刻出更为精细的电流通道。如同在城市规划中建设更宽阔且布局合理的高速公路网络，这种技术能够显著提升电子流动的效率。具体而言，该技术优化了N沟道和P沟道结构的寄生电容参数，使得器件在开关过程中能够更快地响应控制信号。

这一技术突破带来的直接好处是更低的导通损耗和更高的开关频率能力。对于无线充电应用而言，高开关频率意味着充电设备可以实现更紧凑的磁性元件设计，从而减小整体体积。同时，优化的电容特性使得MOSFET在频繁开关过程中产生的热量更少，提升了系统的热稳定性。

关键参数：从数据看性能

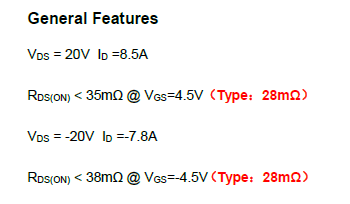

AP8G02LI在电气参数上表现出色，其最大漏源电压额定值为20V，连续漏极电流能力达到8.5A。这一电流承载能力足以应对大多数中功率应用场景，如15W无线充电设备或小型直流无刷电机驱动。

最引人注目的是其低导通电阻特性——在栅极电压为4.5V的条件下，导通电阻典型值仅为28mΩ。可以将这一数值形象地比作水管的内壁光滑度：内壁越光滑，水流通过时的阻力就越小。同样，导通电阻越低，电流通过MOSFET时产生的能量损失就越少，这意味着更低的发热量和更高的能效。

该器件还支持低至2.5V的栅极电压操作，这一特性对于由电池供电的便携式设备尤为重要。它意味着即使电池电压随着放电而下降，MOSFET仍能保持良好的开关特性，从而延长设备的有效使用时间。

应用场景：无线充电与电机驱动

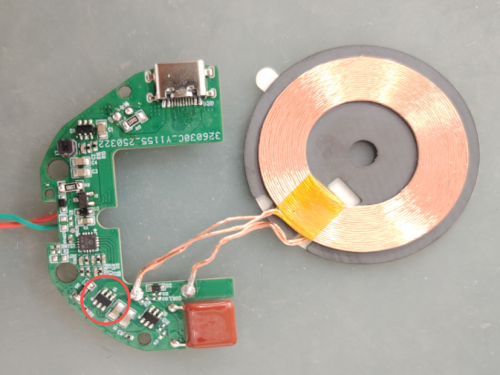

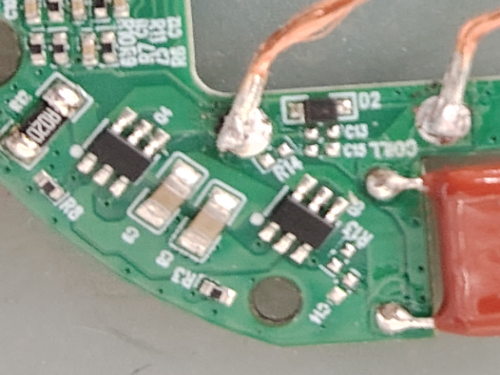

在无线充电应用领域，AP8G02LI专门针对N+P全桥高频电路进行了优化。全桥电路是无线充电器的核心功率部分，类似于交通枢纽中的立交桥系统，负责协调能量的定向传输。该MOSFET的高频特性使无线充电器能够实现更精确的能量传输控制，减少能量泄漏，提高充电效率。

对于直流无刷电机驱动应用，AP8G02LI的低栅极电荷特性展现出独特优势。BLDC电机需要精密的电子换相控制，而快速的开关响应确保了电机转速控制的精确性。这类似于拥有敏锐反应能力的运动员，能够及时执行大脑发出的指令，实现精准的动作控制。

设计优势：性价比与兼容性

AP8G02LI的一个重要特点是其与市场主流MCU无线充方案的高度兼容性。这种兼容性降低了设计人员的开发门槛，缩短了产品上市时间。对于需要快速响应市场需求的厂商来说，这一特性显著减少了硬件适配的工作量，如同为建筑师提供了标准化的预制构件，大大简化了建筑过程的复杂性。

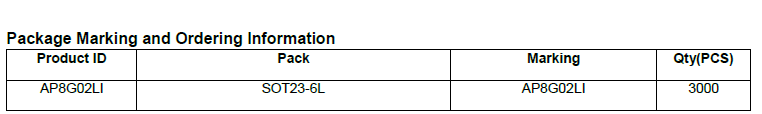

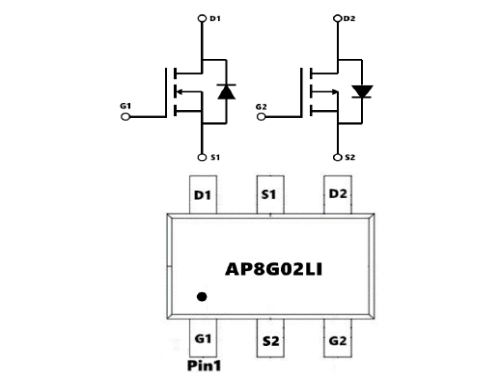

在封装方面，该器件采用SOT23-6L小型化封装。紧凑的封装尺寸为空间受限的便携设备提供了更大的设计灵活性，同时其良好的热性能确保了功率耗散的有效管理。

实际应用中的性能表现

在实际工作条件下，AP8G02LI的性能参数能够满足严苛的能效要求。以典型的15W无线充电应用为例，其低导通电阻特性可以将功率损耗控制在较低水平。假设工作电流为5A，根据功率损耗公式P_loss = I² × RDS(ON)计算，导通损耗仅为约0.7W，这意味着大部分能量都能有效地传输到负载端，而非以热量的形式浪费掉。

在开关性能方面，优化的电容参数使AP8G02LI在高达数百kHz的开关频率下仍能保持较低的开关损耗。这一特性对于追求高效率和高功率密度的现代电源设计至关重要，使设计师能够在效率和体积之间找到最佳平衡点。

未来展望

随着物联网设备和便携式电子产品的普及，对高效功率管理解决方案的需求将持续增长。AP8G02LI所代表的技术发展方向——更高效率、更小体积、更好兼容性——将成为未来功率半导体器件的共同特征。对于产品设计师而言，选择如AP8G02LI这样兼具性能与成本优势的器件，意味着在市场竞争中获得了重要的技术杠杆。

永源微AP8G02LI N=P MOSFET通过其技术创新和参数优化，为现代电子设备提供了可靠的功率开关解决方案。无论是无线充电设备还是电机驱动系统，该器件都能在效率、尺寸和成本之间取得良好平衡，助力电子产品设计迈向新的高度。
