永源微AP10G02LI

在无线充电技术日益普及的今天，一颗高性能的MOS管如同电子设备中的“交通警察”，精准指挥着电流的流向与通断。永源微电子推出的AP10G02LI mosfet，正是这样一款在20V耐压等级中表现出色的双通道功率器件，它采用紧凑的SOT23-6封装，为无线充电和电源管理应用提供了高效解决方案。

小巧身形的大智慧 AP10G02LI是一款集成了N沟道和P沟道mosFET的功率半导体器件，堪称“小而强”的典型代表。其最大耐压值为20V，这个电压等级对于当前主流的15W无线充电应用来说恰到好处。就像一位经验丰富的马拉松选手，既不会因为“负重过度”而效率低下，又保留了足够的电压余量以应对突发情况。

这款MOSFET的脉冲漏极电流能力达到36A（N沟道）和32A（P沟道），这样的电流承载能力对于SOT23-6这种小尺寸封装来说相当出色。可以想象，如同在城市微循环道路中实现了高速公路的通行效率，让电能传输更加高效直接。

关键参数的实际意义 要真正理解AP10G02LI的性能优势，我们需要关注几个核心参数。首先是导通电阻（RDS(ON)），这一参数在VGS=-10V条件下仅为35mΩ（典型值28mΩ）。导通电阻就像电流通过时的“摩擦力”，数值越小，意味着能量损耗越低，充电过程中的发热量也就越少。对于追求高效率的无线充电设备而言，这一特性直接关系到用户体验和产品性能。

另一个重要参数是栅极-源极电压（VGS）范围为±20V，这为电路设计提供了更大的灵活性，使AP10G02LI能够适应不同的驱动信号条件，如同一位能够流利使用多种语言的翻译，在不同电路环境中都能游刃有余。

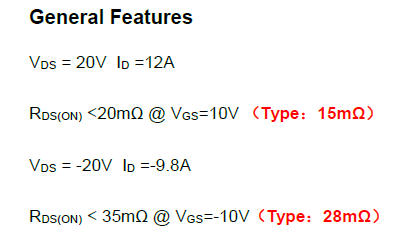

下面的表格概括了AP10G02LI的主要技术参数：

| 参数名称 | 数值/范围 | 单位 | 实际意义 |

|---------|----------|------|----------|

| 漏源电压(VDS) | 20 | V | 适用于主流15W无线充电设备 |

| 栅源电压(VGS) | ±20 | V | 驱动兼容性强，设计灵活性高 |

| 脉冲漏极电流(IDM) | 36(N沟道)/32(P沟道) | A | 高电流承载能力，适合功率传输 |

| 导通电阻(RDS(ON)) | 28(典型值)/35(最大值) | mΩ | 导通损耗小，效率高 |

封装设计与散热性能 AP10G02LI采用SOT23-6封装，这种封装形式在空间利用和散热性能之间取得了良好平衡。随着电子设备越来越轻薄小巧，内部元器件的“占地面积”成为设计人员必须考虑的因素。SOT23-6封装就像城市中的微型公寓，虽然空间有限，但布局合理，功能齐全。

热阻参数是衡量mos管散热能力的关键指标，它决定了器件将内部产生的热量传导到外部环境的能力。AP10G02LI优化的封装设计有效降低了热阻，使得芯片产生的热量能够快速散发，避免因温度过高导致性能下降甚至损坏。这好比为芯片安装了一个高效的“空调系统”，确保在持续高负荷工作时仍能保持冷静。

应用场景的多样化拓展 虽然AP10G02LI主要面向15W无线充电市场，但其应用范围远不止于此。在各类电源管理电路中，它都可以发挥重要作用，如DC-DC转换器、电池保护电路、负载开关等。这种多功能性使得它成为电子设计师手中的“万能钥匙”，能够应对多种设计挑战。

在无线充电底座应用中，AP10G02LI负责精确控制能量传输的时序和强度，确保电能从发射端到接收端的高效转移。就像一位经验丰富的交响乐指挥，协调各个部分协同工作，奏出和谐的能量传输乐章。而对于需要双MOS管设计的电路，AP10G02LI集成了N沟道和P沟道MOSFET于单一封装，大大简化了电路板布局，减少了元件数量。

市场定位与供应链优势 永源微电子通过深圳市强芯微科技有限公司等代理商网络，为AP10G02LI提供了稳定的供应保障。在当前半导体供应链波动较大的环境下，可靠的供货渠道对电子产品制造商至关重要。这好比确保了“食材”的稳定供应，让制造商能够安心“烹饪”出各种创新产品。

随着无线充电技术从智能手机向更多设备类别扩展，如真无线耳机、智能手表、便携医疗设备等，对AP10G02LI这类高性能、小尺寸MOS管的需求将持续增长。其20V的耐压值和双MOSFET集成设计，正好满足了这些设备对空间效率和能源效率的双重要求。

结语 永源微AP10G02LI MOSFET可能只是电路板上一个不起眼的小元件，但它的性能直接影响着整个电子系统的效率和可靠性。在电子技术飞速发展的今天，正是这些看似微小的创新，推动着用户体验的持续提升。作为电子设计领域的“幕后英雄”，AP10G02LI以其平衡的性能、紧凑的尺寸和出色的能效，正在为更多高效、可靠的电子设备提供动力支持。
