在电子制造与维修领域,贴片MOS管作为电路中的关键组件,其正确识别和接线至关重要。mos管,即金属-氧化物-半导体场效应晶体管,因其优异的开关性能和高效率被广泛应用于各种电子设备中。然而,由于其引脚布局紧凑且不易直接辨认,对于初学者乃至经验丰富的技术人员来说,如何准确无误地识别贴片mos管的引脚成为了一个挑战。本文旨在提供一套全面而实用的指导方法,帮助读者轻松掌握这一技能。
一、目视检查法
最直观且常用的方法是目视检查。在完成贴片后,仔细观察芯片引脚的外观,检查是否存在弯曲、错位或断裂等现象。这一步虽简单,却是发现物理缺陷的第一步,有助于快速排除因操作失误导致的故障。
二、引脚标识识别

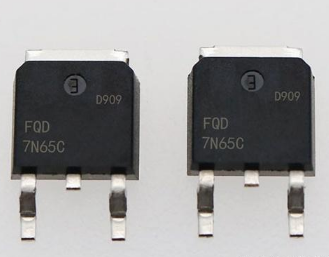

许多贴片MOS管在其封装上会有特定的标记来指示引脚1的位置,这是识别的起点。常见的标记包括:
点标记:引脚1附近可能有一个明显的小圆点。
凹槽或缺口:引脚1所在位置可能设计有凹槽或缺口,便于视觉识别。
切角:部分封装的左上角或右上角会进行切角处理,以标示引脚1的方向。
方向箭头与横杠:某些封装上会标有方向箭头和横杠,明确指示引脚顺序。
数字与字母编码:极少数情况下,引脚功能可能会直接用数字或字母标注。
通过这些视觉线索,可以初步确定引脚1的位置,进而根据数据手册中的引脚定义顺藤摸瓜,识别出其他引脚的功能。
三、万用表检测法
当外观标记不明显时,万用表成为了识别引脚功能的有力工具。以下是具体操作步骤:
准备工作:确保万用表处于良好工作状态,并选择合适的测量范围(通常为二极管档或电阻档)。
源极S与漏极D的区分:在源极与漏极之间,由于存在PN结,其正反向电阻值会有显著差异。将万用表的两支表笔分别接触这两个引脚,交换测量方向,记录两次测量结果。若两次测得的阻值均较大,则为N沟道mosfet;若阻值均较小,则为P沟道MOSFET。进一步地,可以通过比较哪次测量的阻值更小来确定源极(对于N沟道MOSFET,红表笔接源极,黑表笔接漏极时阻值较小;P沟道则相反)。
栅极G的识别:在确定了源极和漏极之后,剩下的一个引脚即为栅极。栅极与源极或漏极之间的电阻通常非常大,接近无穷大,这可以作为验证栅极的一个方法。
四、专业软件与数据库查询
对于不熟悉的贴片MOS管型号,利用专业软件和在线数据库进行查询是一种高效的方式。输入元件型号,即可快速获取详细的规格书和技术文档,其中包含了引脚定义和电气特性等信息,是精准识别引脚的重要参考资料。
五、实践经验积累
除了上述方法外,实际操作经验的积累同样重要。通过多次实践,熟悉不同品牌和型号的贴片MOS管封装特点和引脚排列规律,能够大大提高识别效率和准确性。
识别贴片MOS管的引脚并非难事,只要掌握了正确的方法和技巧,结合细心观察、工具辅助以及不断学习的态度,就能轻松应对这一挑战。希望本文能为您在电子制作和维修过程中提供有益的帮助。
