在电子电路中,金属氧化物半导体场效应晶体管(mosfet)作为关键的开关元件,广泛应用于各种电子设备中。然而,当电路发生故障时,准确判断MOS管的好坏至关重要。本文将详细介绍如何使用万用表检测mos管的操作方法。
### 准备工作与背景知识

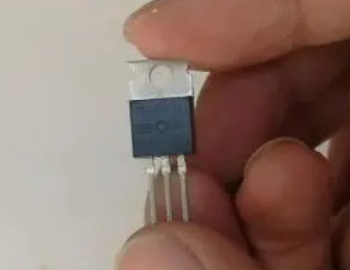

在开始测试之前,需要先了解一些必要的背景知识。mosFET有三个主要引脚:漏极(D)、源极(S)和栅极(G)。对于N沟道MOS管,通常使用万用表的二极管测试模式进行初步检测。
### 使用万用表进行二极管测试
首先,将万用表调至二极管测试模式。在这个模式下,万用表能够显示PN结的电压降,从而帮助我们判断MOS管是否存在短路或开路现象。具体步骤如下:
1. **连接探头**:将万用表的红色探头连接到MOS管的源极(S),黑色探头连接到漏极(D)。
2. **观察读数**:如果万用表显示0.4 V到0.9 V之间的读数,说明内部的体二极管正常,MOS管大概率是好的。如果读数为零或无读数,可能存在故障。
3. **交换探头**:颠倒探头连接,再次测量。此时应显示“开路”状态,即读数为无穷大。如果显示其他数值,则表明MOS管可能存在问题。
### 电阻测试法
除了二极管测试,还可以通过测量MOS管的电阻来判断其好坏。以下是详细步骤:
1. **调至电阻模式**:将万用表切换到电阻档位(例如R×1k)。
2. **测量漏源电阻**:将红色和黑色探头分别连接MOS管的漏极(D)和源极(S),记录电阻值。
3. **对比数据表**:将测量的阻值与MOS管规格书中的数据进行对比。正常情况下,未触发栅极时的漏源电阻应非常高(接近无穷大)。如果测量结果远小于预期值或为零,则表明MOS管已经损坏。
### 连续性测试
连续性测试是另一种快速判断MOS管好坏的方法,主要利用万用表的蜂鸣器功能:
1. **选择连续性模式**:将万用表调至连续性测试模式(通常有一个音箱图标表示)。
2. **连接引脚**:将两个探头分别连接到MOS管的任意两个引脚上。
3. **观察蜂鸣器**:如果万用表发出连续的蜂鸣声,表明存在电流通路,即两个引脚之间导通;如果无声,则表明它们之间不导通。通过对不同引脚组合的测试,可进一步确认MOS管的状态。
### 示波器测试法
对于更为精确的判断,可以使用示波器来查看MOS管的输入输出波形:
1. **连接示波器**:将示波器的探头分别连接到MOS管的输入端(栅极G)和输出端(漏极D或源极S)。
2. **观察波形**:在没有给栅极施加信号时,输出波形应为一条水平线;当施加脉冲信号时,波形应从低电平跳变到高电平,然后再恢复。如果波形异常,如幅度不稳定或频率偏移,则可能表示MOS管存在问题。
### 组装测试电路
最后,可以通过简单的电路测试来验证MOS管的好坏:
1. **搭建电路**:根据MOS管的类型(N沟道或P沟道),连接相应的电路。对于N沟道MOS管,可以按下图所示连接:
```
电源正极 ---\
| |
LED --+--| 开关 |-- 栅极(G)
| |
电源负极 --/---------\__漏极(D)
```
对于P沟道MOS管,连接方式略有不同。
2. **观察LED**:按下开关后,如果LED亮起,说明MOS管良好;否则,LED不亮或表现异常,则表明MOS管可能存在故障。
通过以上几种方法,可以较为准确地判断MOS管的好坏。这些方法不仅适用于开关电源中的MOS管检测,也适用于其他电路中的MOS管测试。希望本文能为您的维修工作带来帮助!
