mos管米勒平台振荡的原因是什么

发布时间:2024-11-28编辑:国产MOS管厂家浏览:0

在现代电力电子技术中,mosfet(Metal-Oxide-Semiconductor Field-Effect Transistor,简称MOS管)被广泛应用于各种开关电源和功率转换装置中。然而,在实际使用过程中,mos管常常会遇到一种称为“米勒平台震荡”的现象。这种震荡现象不仅会影响电路的正常工作,还可能导致器件性能下降甚至损坏。理解并解决米勒平台震荡问题对于提高电子设备的可靠性至关重要。本文将详细探讨mos管米勒平台震荡的原因及其解决方法。

### 一、MOS管的基本工作原理

MOS管是一种电压控制型半导体器件,其导通和关断主要依赖于栅极与源极之间的电压(Vgs)。当Vgs超过阈值电压时,MOS管开始导通;当Vgs低于阈值电压时,MOS管关断。在实际应用中,MOS管的开关速度受到多种因素的影响,其中包括寄生电容和寄生电感。

### 二、米勒效应的产生机理

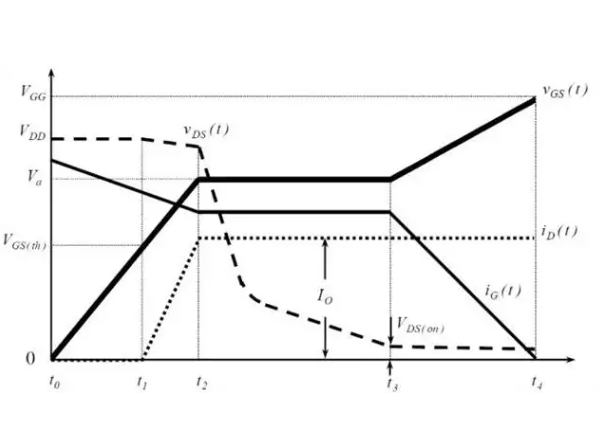

米勒效应是指MOS管的输入电容(主要是栅源极电容Cgs)与输出电容(主要是栅漏极电容Cgd)之间的相互作用。当MOS管从关闭状态切换到导通状态时,Cgs首先被充电,Vgs逐渐升高。当Vgs接近阈值电压时,MOS管开始导通,Ids增大,Vds开始下降。此时,Cgd上的电荷通过导通的MOS管释放,导致Vgs上升速率减缓,形成一个平台,这就是“米勒平台”。

### 三、米勒平台震荡的原因

1. **驱动端欠阻尼震荡**
电源IC引脚的寄生电感、PCB走线产生的寄生电感、MOS管的栅极引脚寄生电感与驱动电路中的电阻及电容共同构成了一个RCL振荡电路。如果设计不合理,这些寄生元件会导致在米勒平台期间产生震荡,进而造成MOS管的二次关断。

2. **米勒电容过大**

当米勒电容较大时,Vds下降速率快,Cgd会通过导通沟道消耗大量电荷,这会导致Vgs下降。若Vgs降至阈值电压以下,MOS管可能会发生二次关断,从而引起震荡。


mos管米勒平台振荡的原因


3. **源极寄生电感过大**
在MOS管开关过程中,如果栅极电阻较小且源极寄生电感较大,开通速度快,di/dt大,此时寄生电感上会产生较大的电压降,导致栅极电压过冲,并在米勒平台附近产生震荡。

### 四、消除米勒平台震荡的方法

1. **增加驱动端的串联电阻**
适当增加MOS管G极的输入串联电阻可以减缓开关速度,减少震荡的可能性。但需要注意的是,电阻值过大会导致开关速度过慢,增加开关损耗。

2. **优化PCB布局**
缩短驱动信号布线长度,降低寄生电感,选择合适的栅极驱动电阻,以减少震荡的发生。同时,尽量减小源极的寄生电感,可以通过优化PCB布局来实现。

3. **使用TVS或稳压二极管**
在MOS管的GS端并联TVS或稳压二极管,把电压限定在安全范围内,防止过冲现象导致的震荡。

4. **增加RC滤波电路**
在驱动电路中加入RC滤波电路,可以平滑输入电源,减小噪音,从而抑制震荡。

5. **选择Cgd较小的MOS管**
选择Cgd较小的MOS管可以有效减少米勒效应的影响。根据公式Ciss=Cgs+Cgd,Coss=Cds+Cgd,Crss=Cgd,可以选择Cgd较小的型号。

### 五、总结

MOS管米勒平台震荡是电力电子技术中常见的问题,它不仅影响电路的稳定性,还可能对器件造成损害。通过对米勒效应产生机理的理解,可以找到有效的解决方法,如增加驱动端的串联电阻、优化PCB布局、使用TVS或稳压二极管、增加RC滤波电路以及选择Cgd较小的MOS管等。合理应用这些方法,可以显著减少米勒平台震荡带来的不良影响,从而提高电子设备的可靠性和寿命。
