igbt导通电阻大还是mos电阻大

发布时间:2024-11-27编辑:国产MOS管厂家浏览:0

### 引言:IGBT与MOS管的区别

IGBT(绝缘栅双极型晶体管)和mosfet(金属氧化物半导体场效应晶体管)是电力电子设备中常见的两种开关元件。它们在结构和功能上有显著差异,尤其在导通电阻方面表现不同。本文将详细比较这两种器件的导通电阻,探讨其各自的优势和适用场景。

### 什么是IGBT?

IGBT,即绝缘栅双极型晶体管,结合了mosFET和双极性晶体管(BJT)的优点。它不仅具有高输入阻抗和低驱动功率,还具备承受高电流和高电压的能力。IGBT广泛应用于电机控制、变频器、开关电源等领域。其符号和结构如下图所示:

### 什么是mos管?

MOSFET,即金属氧化物半导体场效应晶体管,是一种单极型晶体管,由多数载流子参与导电。MOSFET具有高输入阻抗、快速的开关速度和优良的开关特性。它适用于高频、低压应用场景,如开关电源、无线通信等。其符号和结构如下图所示:

### IGBT与MOS管的主要区别是什么?

IGBT和MOS管虽然都是场效应晶体管,但在导电原理和结构上存在显著差异。以下是两者的主要区别:

1. **导电原理**:
- **IGBT**:结合了MOSFET的电压控制特性和双极性晶体管的大电流处理能力,通过在N沟道和P沟道之间加入层薄的电子—空穴对调制区,实现高效导电。
- **MOS管**:纯粹的多数载流子参与导电,没有少数载流子的双极性动作。

2. **结构和符号**:
- **IGBT**:复杂,包含大量的PN结,适用于高压、大电流应用。
- **MOS管**:相对简单,适用于快速开关和小功率应用。

3. **应用领域**:
- **IGBT**:适用于电机驱动、轨道交通、智能电网等需要高耐压、大电流的场景。

- **MOS管**:应用于开关电源、射频放大等高频低压场景。

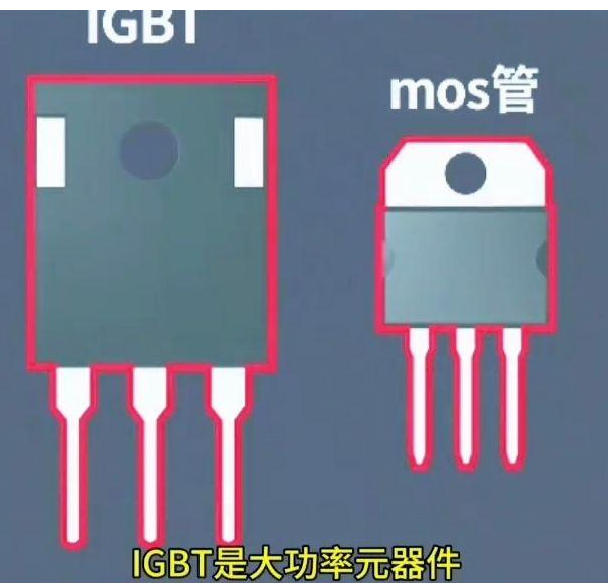

igbt导通电阻大还是mos电阻大


### IGBT的导通电阻分析

IGBT的一个显著特点是其在高耐压条件下仍然能够保持较低的导通电阻。这使得它在高压大电流应用中表现出色。如下是IGBT导通电阻的具体解析:

1. **低导通饱和压降**:
- IGBT在导通状态下,由于电子和空穴的共同注入,极大地降低了N-区的电阻率,从而使得导通饱和压降显著降低。典型值为1.5V到3V之间。

2. **电导调制效应**:
- 在IGBT的导电过程中,N+区的电子注入到N基区,同时P+区的空穴注入到N基区,电导调制效应显著降低了导通电阻。

3. **正温度系数特点**:
- IGBT的导通压降具有正温度系数,这有助于在并联时自动均流,优化散热设计。

4. **低功耗**:
- 因为IGBT能够在较高的电压下保持低导通压降,因此其工作时的能量损耗较低,适用于高效能转换应用。

### MOS管的导通电阻分析

MOS管的导通电阻相比IGBT而言要大一些,特别是在高耐压条件下。以下是MOS管导通电阻的具体解析:

1. **高导通电阻问题**:
- MOS管在高耐压情况下,导通电阻较高,这是由于其依靠多数载流子进行导电,无法利用少数载流子来降低电阻。

2. **RDS(on)的影响**:
- MOS管的导通电阻通常用RDS(on)表示,其数值会随着电压等级的提高而显著增大。典型值在几欧姆到几十欧姆之间。

3. **开关速度快**:
- 尽管MOS管的导通电阻较大,但其开关速度快,适合高频应用场合。

4. **体二极管的影响**:
- MOS管内部存在寄生二极管(体二极管),在某些应用场景中会影响总体性能。

### IGBT与MOS管导通电阻的比较分

从上述分析可以看出,IGBT在高耐压条件下具有明显更低的导通电阻,这使得它在高电压和大电流的应用中更具优势。以下是具体对比:

1. **导通压降**:
- IGBT的典型导通压降为1.5V到3V,而MOS管在高压下的导通压降可能达到数欧姆至几十欧姆。

2. **适用场景**:
- IGBT更适合高压、大电流的应用环境,比如高铁、工业电机等。
- MOS管则更适合高频、快速开关的低压应用环境,比如RF通信模块、DC-DC转换器等。

3. **能量损耗**:
- IGBT由于导通电阻低,在大电流情况下能量损耗较小,效率更高。
- MOS管在高频应用中表现优异,但高导通电阻限制了其在高功率应用中的效率。

### 结论

综合来看,IGBT相对于MOS管来说,在高耐压条件下具有更小的导通电阻。这一特点使得IGBT在高压、大电流应用中更为有效,而MOS管则凭借其快速的开关速度在高频应用中占据优势。根据具体的应用场景选择适合的器件,可以最大化地发挥其性能优势。
