mos管击穿之后是短路还是断路

MOS管作为现代电子设备的核心组件之一，其稳定性直接关系到整个系统的运行安全。然而，在实际应用中，由于各种因素导致的击穿现象屡见不鲜，而关于“击穿后是短路还是断路”的问题也常引发讨论。本文将从原理、表现及影响因素等角度展开分析，帮助读者清晰理解这一技术难点。

击穿的本质与类型

当mos管承受的电压或电流超出其设计极限时，内部结构会发生不可逆损伤，即所谓的“击穿”。根据不同的失效机制，可分为过压击穿、过流击穿和静电放电（ESD）击穿三类。其中，过压击穿通常发生在栅极与源/漏极之间，因电场强度超过氧化层的耐受范围而引发；过流击穿则多由持续大电流导致热积累造成；静电放电则是瞬态高压脉冲引发的局部损坏。这些不同类型的击穿最终都会改变器件的电气特性，但具体表现为短路还是断路需进一步探讨。

多数情况下的短路特征

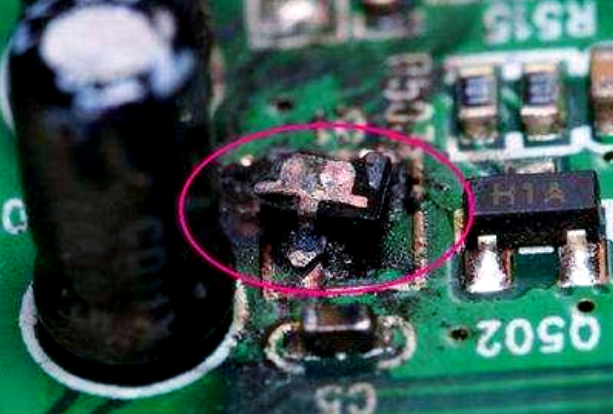

大量实践表明，mos管击穿后更易形成短路。例如，当栅极电压突破击穿阈值时，原本绝缘的栅氧层会被永久性破坏，使栅极与源极、漏极之间直接导通。此时，器件如同被“焊死”的导线，失去开关功能，甚至可能因电流骤增而烧毁。这种现象类似于河流决堤——原本受控的水流通道突然崩溃，水流肆意泛滥，导致下游电路全部瘫痪。此外，若未设置限流保护措施，短路还会伴随剧烈温升，严重时会出现“砰一声炸裂”的物理损坏。

特殊条件下的开路可能性

尽管短路是主流结果，但在特定条件下也可能出现开路状态。当栅极电压略低于击穿电压却仍高于额定值时，电介质层的绝缘性能虽未完全丧失，但已受到微观损伤。这种隐性故障会使器件逐渐失效，表现为信号传输中断或电阻值异常增大。类比桥梁结构，若承重梁出现细微裂缝而非彻底断裂，车辆仍能勉强通行，但随着负荷增加最终会坍塌。因此，开路往往是渐进式失效的前兆，需通过精密仪器才能检测到早期迹象。

影响结果的关键变量

击穿后的导电状态并非固定不变，而是受多重因素影响。首先是材料特性：高电阻率半导体制成的器件更容易发生雪崩击穿，且载流子倍增效应会加速短路进程。其次是工艺质量：制造过程中残留的缺陷可能成为局部热点，降低击穿阈值并改变失效模式。再者是外部环境：高温环境下工作的MOS管因热膨胀系数差异，可能导致接触不良型开路；而潮湿环境中的离子迁移则可能诱发漏电路径，形成隐性短路。这些变量相互交织，使得同一型号器件在不同应用场景下的失效表现存在差异。

防护设计与可靠性提升

为避免击穿带来的灾难性后果，工程师需从电路设计和器件选型两方面入手。在电路层面，应配置TVS二极管、自恢复保险丝等保护元件，构建多级防护屏障；同时优化布局布线，减少寄生电感引起的电压尖峰。在器件层面，优先选择具有宽SOA（安全工作区）的产品，并确保散热系统高效运行以抑制温升。定期进行应力测试和失效分析也是必要手段，通过模拟极端工况提前暴露潜在风险点。正如修建防洪堤坝需兼顾蓄水量与泄洪能力，优秀的防护设计既要能承受瞬态冲击，又要维持长期稳定运行。

结论与启示

MOS管击穿后的导电状态以短路为主，但在特定条件下也可能呈现开路特征。这种双重可能性要求设计者具备全面的失效模式认知，并在实际应用中采取针对性防护措施。对于维修人员而言，准确判断失效类型同样重要——短路可通过万用表直接测量阻值确认，而开路则需要结合示波器观察信号完整性。随着半导体工艺向纳米级演进，器件尺寸缩小带来的边缘效应将进一步复杂化击穿机制，这既是挑战也是推动技术进步的动力。未来，智能诊断算法与自适应保护电路的结合，或将为解决这一难题提供新思路。
