igbt与mos管的损耗

在电力电子领域，IGBT与MOS管作为核心开关器件，其损耗直接影响系统效率与可靠性。理解两者的损耗机制，不仅有助于设计优化，还能为选型提供理论依据。本文将深入剖析二者的损耗类型、产生原理及差异，并结合实际场景进行对比分析。

一、损耗的本质：能量去哪了？

任何半导体器件在工作时都会因物理特性产生能量损耗，最终以热量形式散发。对IGBT和mos管而言，损耗主要分为静态损耗（导通状态）和动态损耗（开关过程）两大类。静态损耗如同水管长期流水时的摩擦阻力，而动态损耗则类似频繁开关水龙头时溅出的水花。

二、IGBT的损耗图谱

IGBT的损耗构成可归纳为三部分：

1. 导通损耗：当IGBT完全导通时，电流流经集电极-发射极会产生固定压降（VCE(on)），这种“过路费”式的损耗与电流平方成正比。例如在新能源逆变器中，100A电流通过1.5V压降的IGBT，每小时产生的热量相当于一个15W灯泡的持续发热。

2. 开关损耗：包含开通（EON）与关断（EOFF）两个阶段。每次开关动作都会产生电压与电流波形的交叉重叠区域，如同两辆并排行驶的汽车突然变道时的短暂摩擦。高频应用时，这类损耗可能占总损耗的40%以上。

3. 栅极驱动损耗：为控制IGBT的栅极电容充放电，驱动电路需持续供能。这类似于每次启动发动机都要消耗一定电量，开关频率越高，“启动耗电”越显著。

4.

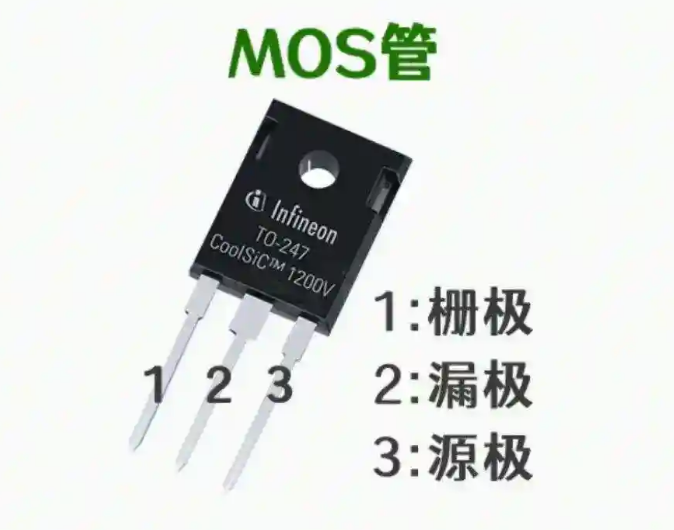

三、mos管的损耗拼图

MOS管虽然同为电压控制型器件，但其损耗机制更具多样性：

1. 导通电阻（RDS(on））损耗：MOS管导通时，电流通道存在电阻特性，如同狭窄河道增加水流阻力。低压应用中，优化RDS(on)可显著降低损耗，例如手机快充芯片中，1mΩ的电阻降低能使效率提升0.5%。

2. 开关损耗：得益于快速开关特性，MOS管的动态损耗通常低于IGBT。但其开启/关断过程中的电压电流交叉仍会形成“能量缺口”，尤其在同步整流电路中，纳秒级的延迟也可能积累可观损耗。

3. 寄生元件损耗：MOS管内部的寄生二极管和输出电容（Coss）会带来额外损耗。例如在Buck电路中，Coss的反复充放电如同给轮胎打气时漏气，消耗的能量最终转化为热量。

四、关键差异：场景决定胜负

1. 电压电流特性：IGBT在高压（>600V）大电流场景下导通损耗优势明显，如同重型卡车走高速公路；而MOS管在中低压领域凭借低RDS(on)更高效，好比电动车在城市道路灵活穿梭。

2. 频率响应：MOS管的开关速度可达MHz级别，适合高频应用如DC-DC转换器；IGBT通常工作于20kHz以下，如同钟摆与蜂鸟振翅的频率差异。

3. 温度影响：IGBT的导通损耗随温度升高而改善，MOS管则相反。这导致高温环境下IGBT可能更稳定，如同耐热材料与散热涂层的不同表现。

五、损耗优化：从理论到实践

降低损耗需要针对性策略：对于IGBT，可通过优化驱动电阻减少开关损耗，如同调节油门灵敏度；对MOS管则需平衡RDS(on)与芯片面积，避免“为省油而过度减轻车重”。混合使用SiC mosfet与IGBT的方案，正成为高压高频场景的新趋势，如同燃油与电机的混合动力组合。

理解这些损耗特性，就像掌握汽车油耗与性能的关系。无论是设计光伏逆变器还是充电桩，精准的损耗计算都是提升能效的关键钥匙。未来，随着宽禁带半导体技术的发展，这场关于损耗的博弈还将持续进化。
