mos管沟道长度调制效应系数

发布时间:2024-11-27编辑:国产MOS管厂家浏览:0

在现代电子设备的设计和制造中,金属氧化物半导体场效应晶体管(mosfet)扮演着至关重要的角色。作为集成电路中最基本的开关和放大器元件,mosFET的性能直接影响整个系统的表现。其中,沟道长度调制效应(Channel Length Modulation, CLM)是理解和设计高性能MOSFET器件时不可忽视的一个重要因素。本文将详细探讨沟道长度调制效应及其系数λ的物理背景、影响因素、实际意义以及在模拟电路中的应用价值,为工程师们提供全面而深入的指导。

#### 一、CLM效应概述:定义与机理

当MOSFET进入饱和区后,如果继续增加漏源电压VDS,夹断点会向源极方向移动,导致沟道的有效长度减小,进而引起饱和电流ID的增加。这一现象即为沟道长度调制效应。该效应通过沟道长度调制系数λ来量化,λ通常定义为饱和电流随VDS变化的相对变化率,即λ=ΔID/(ID*ΔVDS),它反映了饱和电流对漏源电压的敏感程度。

#### 二、物理机制:从载流子动力学角度解读

沟道长度调制效应的根源在于MOSFET的物理结构。在饱和区,虽然沟道被夹断,但漏端附近的电势分布仍受漏压影响。随着VDS的增加,夹断点逐渐靠近源端,使得有效沟道长度缩短,电阻降低,因此更多的载流子能够到达漏端,导致饱和电流ID增大。此外,高垂直电场使得载流子在漏端的漂移速度增加,也是ID上升的原因之一。这一过程不仅取决于栅压VGS,还受到沟道长度L、氧化层厚度TOX等因素的影响。

#### 三、影响因素:多维度解析CLM效应

1. **沟道长度**:随着工艺技术的发展,MOSFET的沟道长度不断缩小,这使得CLM效应变得更加显著。

2. **氧化层厚度**:薄氧化层可以增加栅控能力,但也可能导致更高的电场强度,加剧CLM效应。

3. **衬底偏置**:衬底偏置的改变会影响阈值电压和沟道电荷分布,从而间接影响CLM效应。

4. **温度**:温度升高会增加载流子的热运动,改变迁移率,进而影响CLM效应。

5. **制程技术**:先进的制程技术如FinFET可以通过改善栅控能力和减少短沟道效应来缓解CLM效应。

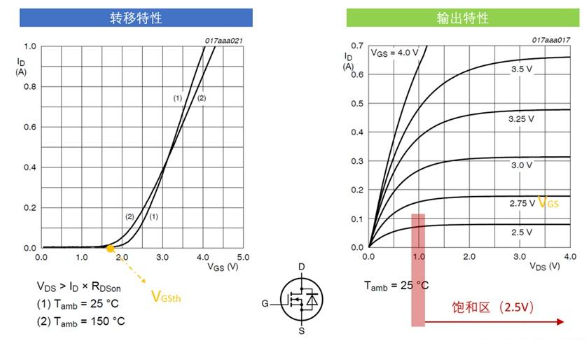

mos管沟道长度调制效应系数


#### 四、CLM系数的意义与作用:连接理论与实践的桥梁

沟道长度调制系数λ不仅是一个重要的理论参数,更是联系设计与实际应用的关键。它直接影响到模拟电路中的电流源特性。在模拟电路设计中,理想的电流源应该具有无限大的输出阻抗,但实际情况下,由于CLM效应的存在,电流源的输出阻抗是有限的,并且随着λ的增加而减小。这意味着,为了实现更精确的电流控制,设计师需要选择低λ值的MOSFET。此外,λ还影响着器件的频率响应,特别是在高频应用中,低λ值有利于提高电路的速度和稳定性。

#### 五、电路设计中的应用:如何利用或抑制CLM效应

在电路设计中,合理利用或抑制CLM效应是至关重要的。例如,在差分放大器设计中,通过选择合适的负载电阻和MOSFET尺寸,可以优化增益和带宽;而在电流镜设计中,则需要尽可能降低CLM效应的影响以提高镜像精度。在数字电路中,CLM效应可能导致功耗增加和信号完整性下降,因此通常采用各种技术手段进行优化,如使用更长的沟道长度或引入应变工程技术来降低λ值。

#### 六、结论:面向未来的设计哲学

综上所述,沟道长度调制效应及其系数λ在MOSFET设计和模拟电路设计中占据重要地位。通过深入理解CLM效应的物理机制和影响因素,工程师们可以更好地预测和优化器件性能,从而实现更加高效稳定的电子系统。随着技术的不断进步,新材料和新工艺的应用将进一步推动CLM效应的研究和应用,为未来电子产品的创新开辟新的路径。
