如何用mos管做振荡电路?

发布时间:2024-11-26编辑:国产MOS管厂家浏览:0

在电子设备的设计和制作过程中,金属氧化物半导体场效应晶体管(mosfet)是一种常见而重要的电子元件。其在开关电源、音频放大器、高频振荡器等电路中拥有广泛的应用。本文将详细探讨如何使用MOS管构建振荡电路,以及相关原理、注意事项和应用实例。

## 什么是mos管

mos管是一种电压控制型器件,其工作原理基于电场效应,通过改变栅源电压来调控漏源之间的电流。相较于传统的双极型晶体管(BJT),MOS管具有输入阻抗高、开关速度快、热稳定性好等优势,因此在现代电子线路中的应用越来越广泛。

## MOS管的基本原理

### 结构组成
MOS管由Gate(栅极)、Source(源极)和Drain(漏极)构成。根据工作特性和应用场景,可以分为增强型(Enhancement Mode)和耗尽型(Depletion Mode)。

### 工作原理
MOS管的工作基于电场对导电通道的控制。当在栅极和源极之间施加正向电压时,会产生一个垂直于半导体表面的电场,这个电场会吸引载流子(电子或空穴),形成一个导电沟道,使得漏源之间可以导通。相反,当施加反向电压时,导电沟道消失,漏源之间截止。

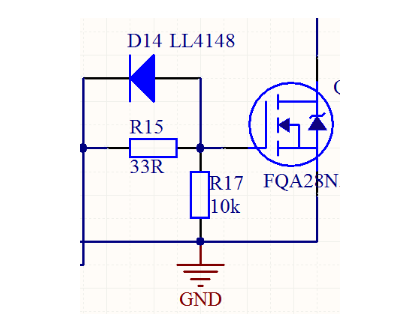

用mos管做振荡电路


## 如何用MOS管构建振荡电路


### LC振荡电路
LC振荡电路是利用电感(L)和电容(C)的组合来实现电磁振荡的电路。在该电路中加入MOS管,可以有效控制振荡的启停。

#### 典型电路构成
1. 一个电感(L)
2. 一个电容(C)
3. 一个或多个MOS管,用作开关元件
4. 电源和偏置元件

#### 工作原理
在LC振荡电路中,MOS管作为开关,控制电流的通断,从而影响电路的振荡状态。通过调节MOS管的栅极电压,可以精确控制振荡的频率和幅度。

## 使用MOS管构建振荡电路的优势

1. **高输入阻抗**:MOS管的高输入阻抗意味着在振荡电路中几乎不会引入额外的功耗。
2. **快速开关速度**:MOS管的高速开关性能使得它非常适合高频电路。
3. **灵活性**:通过不同的电路设计和元件选择,可以实现多种频率的振荡。

## 注意事项及应用实例

### 注意事项
1. **寄生参数的影响**:在高频电路中,MOS管的寄生电容和电感可能会对电路性能产生影响,需要仔细处理。
2. **驱动电路设计**:MOS管的栅极需要适当的驱动电路以保证其正常工作。
3. **热管理**:由于MOS管在高频工作时可能产生热量,因此需要良好的热管理设计。

### 应用实例
1. **射频发生器**:在无线通信系统中,基于MOS管的振荡电路被用于产生稳定的射频信号。
2. **开关电源**:在高频开关电源中,MOS管用于实现高效的电能转换。
3. **时钟电路**:在数字电路中,MOS管构成的振荡电路可以提供高精度的时钟信号。

## 结语

使用MOS管构建振荡电路不仅能够提升电路性能,还能带来许多传统电路所不具备的优势。然而,要充分发挥其性能,设计师需要深入理解MOS管的特性和外部电路的影响。通过合理的设计和优化,基于MOS管的振荡电路可以在各类电子设备中发挥关键作用。
