n沟道mos管测量好坏用什么方法?

发布时间:2024-11-25编辑:pdmos浏览:0

### 一、引言

N沟道金属-氧化物-半导体场效应晶体管(N沟道mosfet)作为电子设备中广泛使用的关键元件,其性能和质量直接影响到电路的稳定性与可靠性。因此,掌握N沟道MOS管的好坏测量方法对于电子工程师而言至关重要。本文将详细介绍使用万用表来判断N沟道mos管好坏的步骤和方法,帮助读者快速准确地评估N沟道mos管的性能。

### 二、使用万用表判断N沟道MOS管好坏

#### 1. 准备工作

在开始测量之前,首先需要准备一台性能良好的万用表。确保万用表的电池充足,并且功能正常。此外,还需准备待测的N沟道MOS管以及一些必要的辅助工具,如导线、镊子等。

#### 2. 短接放电

由于MOS管内部可能存在寄生电容,这些电容可能会存储电荷,影响测量结果。因此,在测量之前,应先将MOS管的三个引脚(栅极G、漏极D、源极S)进行短接放电,以确保内部无残留电荷。可以使用一根铁丝或导线将三个引脚短接在一起,保持一段时间后再进行后续测量。

#### 3. 测量内部二极管

利用万用表的二极管档,可以测量N沟道MOS管内部寄生二极管的导通电压。具体步骤如下:

* 将万用表调至二极管档(通常标有“-> || <-”符号)。
* 红表笔接MOS管的源极S,黑表笔接漏极D。此时,万用表应显示一个正向压降值,通常在0.4V至0.9V之间,这表明寄生二极管处于导通状态。
* 交换表笔方向,再次测量。此时万用表应显示“开路”或无读数,因为寄生二极管处于反向截止状态。

如果正反向测量结果不符合上述情况,说明MOS管内部的寄生二极管已经损坏,或者MOS管本身存在故障。

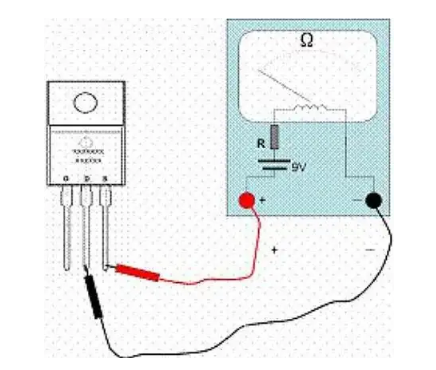

n沟道mos管测量好坏的方法


#### 4. 检查漏源电阻

在确认寄生二极管正常后,接下来检查漏源之间的电阻。具体步骤如下:

* 将万用表调至适当的电阻档位(如R×1kΩ档)。
* 红表笔接漏极D,黑表笔接源极S。观察万用表的读数,此时应该显示为无穷大或接近无穷大的电阻值。这是因为N沟道MOS管在未加栅压时是处于关闭状态的,漏源之间不应有导电路径。
* 如果测得的电阻值很小或接近零,说明漏源之间存在短路现象,MOS管已经损坏。

#### 5. 给栅极通电测试

为了进一步确认N沟道MOS管的性能,可以给栅极施加一定的电压,并观察漏源之间的电阻变化。但请注意,这一步需要小心操作,避免过高的栅压导致MOS管损坏。

* 将万用表保持在电阻档位,红表笔仍接漏极D,黑表笔仍接源极S。
* 使用另一部万用表或直流电源给栅极G施加一个适当的正电压(如5V至12V,具体值取决于MOS管的型号和规格)。
* 观察万用表的读数变化。如果栅压施加后,漏源之间的电阻值由无穷大变为一个较小的有限值,说明MOS管能够正常导通,性能良好。
* 如果施加栅压后,漏源之间的电阻值仍然很大或几乎不变,说明MOS管无法正常导通,可能存在损坏或性能不良的情况。

在完成了对N沟道MOS管的各项测试后,我们需要根据测试结果来综合判断其好坏。以下是一些判断依据:

* 如果MOS管内部的寄生二极管正常导通和截止,且漏源之间的电阻在未加栅压时为无穷大,在施加适当栅压后能变为较小的有限值,则该MOS管通常认为是好的。
* 如果寄生二极管测试不符合要求,或者漏源之间存在短路现象,又或者在施加栅压后无法正常导通,则该MOS管可能已经损坏或性能不良。

### 三、总结

通过以上步骤和方法,我们可以使用万用表对N沟道MOS管的好坏进行较为准确的判断。然而,需要注意的是,这种方法虽然方便快捷,但也可能受到万用表精度、测试环境等因素的影响。因此,在实际应用中,如果我们对MOS管的性能有更高要求,或者需要更精确的判断结果,建议使用专业的半导体测试设备进行进一步检测。
