p沟道耗尽型mos场效应管

发布时间:2025-05-04编辑:国产MOS管厂家浏览:0

在电子元件的浩瀚星空中,P沟道耗尽型mos场效应管犹如一颗独特的星辰,以其特定的工作原理和广泛的应用领域,在电路设计中发挥着不可或缺的作用。本文将带您深入探索这颗“电子星辰”的奥秘,揭示其在现代电子设备中的核心地位与重要作用。

一、初识 P 沟道耗尽型 MOS 场效应管

P沟道耗尽型MOS场效应管,简称PMOS管,是一种特殊的半导体器件。从结构上看,它主要由栅极(Gate)、沟道(Channel)、源极(Source)和漏极(Drain)组成。栅极就像一个“阀门控制器”,通过施加不同的电压来控制沟道的状态,从而决定电流是否能够从源极流向漏极。

在正常情况下,P沟道耗尽型mos管的沟道是存在的,允许电流通过,这就好比一条畅通无阻的“电子通道”。当在栅极上施加一定的电压时,沟道会逐渐变窄,甚至完全消失,使电流无法通过,此时管子处于截止状态,就像把“电子通道”关闭了一样。

二、P沟道耗尽型 MOS 管的工作原理

P沟道耗尽型MOS管的工作原理基于电场对载流子的操控。在P型衬底中,空穴是多数载流子。当栅极电压为零或为正时,由于P型衬底的特殊性质,源极和漏极之间存在一个原始的导电通道,空穴可以自由地从源极流向漏极,形成电流,这时管子处于导通状态。

而当栅极施加负电压时,这个负电压会在栅极下方的P型衬底中产生一个垂直于衬底表面的电场。这个电场会将靠近栅极区域的空穴驱走,同时吸引一些少数载流子(电子)过来,使得原本的P型区域在这个区域内变为类似N型的区域,这个过程叫做“耗尽”。随着栅极负电压的增加,耗尽区域会不断扩大,直到将整个沟道都耗尽,导致源极和漏极之间无法形成电流通路,管子也就截止了。

可以把这个原理想象成一个水管系统。栅极就像是水龙头的阀门,空穴就像是水流。当阀门处于开启状态(栅极电压合适)时,水流(空穴)可以顺畅地从水管的一端(源极)流向另一端(漏极)。但当阀门关闭(栅极施加负电压导致沟道耗尽)时,水流就被截断了。

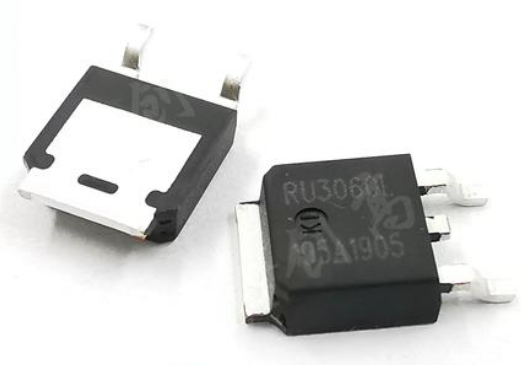

p沟道耗尽型mos场效应管

三、P沟道耗尽型 MOS 管的特性曲线

P沟道耗尽型MOS管的特性曲线是其工作特性的直观反映。其中,输出特性曲线展示了在不同栅极电压下,漏极电流与漏极电压之间的关系。

当栅极电压一定时,随着漏极电压的增加,漏极电流会逐渐增大,但增大到一定程度后,由于沟道被耗尽,漏极电流就会趋于饱和,不再随漏极电压的增加而明显变化。这就好比在一个有阻力的管道中水流的情况,刚开始水压(漏极电压)增加时,水流(漏极电流)会变大,但当水压增加到一定值后,管道的阻力限制了水流的进一步增大。

而转移特性曲线则反映了栅极电压对漏极电流的控制作用。从曲线中可以看出,当栅极电压从正逐渐向负变化时,漏极电流会逐渐减小,直至为零。这表明栅极电压越小,对沟道的控制能力越强,越容易使管子截止。

四、P沟道耗尽型 MOS 管的应用场景

P沟道耗尽型MOS管在电子领域有着广泛的应用。在功率放大电路中,它常常与N沟道MOS管配合使用,组成互补对称的功率放大电路。比如在音响设备中,这种功率放大电路可以将音频信号进行放大,驱动扬声器发出声音。P沟道耗尽型MOS管在这里就像一个“电子开关”,根据输入的信号控制电流的放大,并且由于其低电压驱动和高开关速度的特点,能够很好地适应音频信号快速变化的需求。

在开关电路中,P沟道耗尽型MOS管也发挥着重要作用。它可以作为电子开关,控制电路的通断。例如在一些智能设备的电源管理电路中,通过控制PMOS管的导通和截止,可以实现设备的开机、关机以及不同工作模式的切换。就像家里的电灯开关一样,PMOS管能够准确地控制电流的流通,确保设备的正常运行。

在信号处理电路中,P沟道耗尽型MOS管也有一定的应用。它可以对模拟信号进行处理,如放大、衰减等操作。在一些传感器信号处理电路中,PMOS管可以将传感器输出的微弱信号进行放大,以便后续的处理和分析。

五、P沟道耗尽型 MOS 管的优势与局限性

P沟道耗尽型MOS管具有诸多优势。首先,它具有低电压驱动的特点,这意味着可以用较低的控制电压来实现对其导电状态的控制,降低了对控制电路的要求,也减少了功耗。其次,它的高开关速度使其在高频电路中具有很大的优势,能够快速地响应输入信号的变化,实现高效的信号传输和处理。

P沟道耗尽型MOS管也存在一些局限性。由于其沟道在正常情况下是存在的,所以在一些需要严格防止漏电的场合,可能会存在一定的挑战。而且,相比增强型MOS管,耗尽型MOS管的种类相对较少,在一些特定的电路设计中可能会受到限制。

P沟道耗尽型MOS场效应管作为一种重要的电子元件,在电子领域发挥着不可替代的作用。深入了解其工作原理、特性曲线、应用场景以及优势和局限性,对于电路设计和电子设备的开发具有重要意义。随着电子技术的不断发展,相信P沟道耗尽型MOS管将会在更多的领域展现出其独特的魅力,为我们的生活和科技进步带来更多的便利。
