mos雪崩击穿原理

在现代电子设备中，mos（金属-氧化物-半导体）器件因其高集成度和低功耗特性被广泛应用。然而，当电压超过临界值时，**MOS雪崩击穿**现象可能发生，导致器件性能退化甚至永久损坏。本文将深入探讨MOS雪崩击穿的原理、影响因素及防护方法，帮助工程师优化设计，提升器件可靠性。

## **1. 什么是MOS雪崩击穿？**

MOS雪崩击穿是指当MOS管（如mosfet）的漏极-源极电压（*VDS*）超过某一临界值时，载流子在强电场作用下获得足够能量，与晶格碰撞产生新的电子-空穴对，形成链式反应，导致电流急剧增加的现象。这一过程类似于雪崩效应，因此被称为**雪崩击穿**。

与传统的PN结击穿不同，MOS雪崩击穿通常发生在**沟道夹断区**，尤其是在高电压、高频率或高温环境下更容易触发。若不加以控制，可能引发热失控，最终烧毁器件。

## **2. MOS雪崩击穿的物理机制**

### **（1）碰撞电离效应**

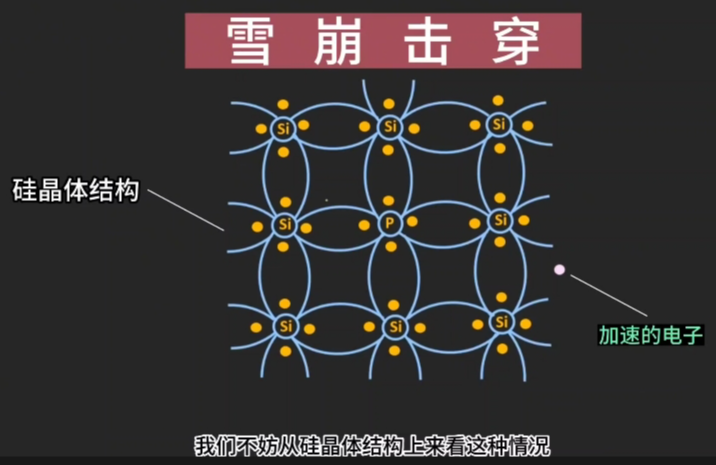

当*VDS*足够高时，沟道中的电子在强电场加速下获得高动能。这些高能电子与晶格原子碰撞时，可能将价带电子激发到导带，产生新的电子-空穴对。新生成的载流子继续被加速，进一步引发更多碰撞，形成**雪崩倍增效应**。

### **（2）寄生双极晶体管效应**

在功率MOSFET中，雪崩击穿可能激活寄生双极晶体管（如NPN或PNP结构），导致**二次击穿**。这种效应会使局部电流密度剧增，引发热点，最终导致器件失效。

### **（3）热效应**

雪崩击穿过程中，大量能量以热的形式耗散。若散热不足，器件温度迅速上升，进一步加剧载流子倍增，形成正反馈循环，最终导致热击穿。

## **3. 影响MOS雪崩击穿的关键因素**

### **（1）器件结构**

- **沟道长度**：短沟道器件更容易发生雪崩击穿，因电场强度更高。

- **掺杂浓度**：轻掺杂的漂移区耐压能力更强，但过高的掺杂会降低击穿电压。

### **（2）工作条件**

- **电压应力**：*VDS*超过额定值时，雪崩风险显著增加。

- **温度**：高温会降低载流子迁移率，但同时也可能加剧热失控。

- **开关速度**：快速开关可能导致电压尖峰，诱发瞬态雪崩。

### **（3）工艺缺陷**

- **栅氧层缺陷**：局部薄弱点可能成为击穿的起始位置。

- **界面态密度**：高界面态会加剧载流子散射，影响击穿特性。

## **4. MOS雪崩击穿的防护措施**

### **（1）优化器件设计**

- 采用**阶梯掺杂**或**超结结构**，提高耐压能力。

- 增加**场板**或**保护环**，降低电场峰值。

### **（2）电路级保护**

- 使用**TVS二极管**或**钳位电路**，限制*VDS*过冲。

- 加入**RC缓冲网络**，抑制开关瞬态电压。

### **（3）热管理**

- 优化**散热设计**，如使用铜基板或热沉。

- 通过**温度传感器**实时监控，防止过热失效。

### **（4）测试与筛选**

- 进行**雪崩能量测试（EAS）**，评估器件可靠性。

- 采用**加速老化实验**，筛选潜在缺陷器件。

## **5. 实际应用中的案例分析**

在**电源管理IC**或**电机驱动电路**中，MOSFET常面临高电压冲击。例如，某电动汽车逆变器因MOSFET雪崩击穿导致失效，经分析发现是栅极驱动电阻过小，导致开关速度过快，引发电压振荡。通过调整驱动参数并增加缓冲电路，问题得以解决。

## **6. 未来发展趋势**

随着第三代半导体（如SiC、GaN）的普及，MOS雪崩击穿的研究也在深化。新型材料具有更高的临界电场强度，可显著提升耐压能力。同时，**智能保护算法**和**在线监测技术**的发展，将进一步增强MOS器件的可靠性。
