mos管驱动芯片功耗

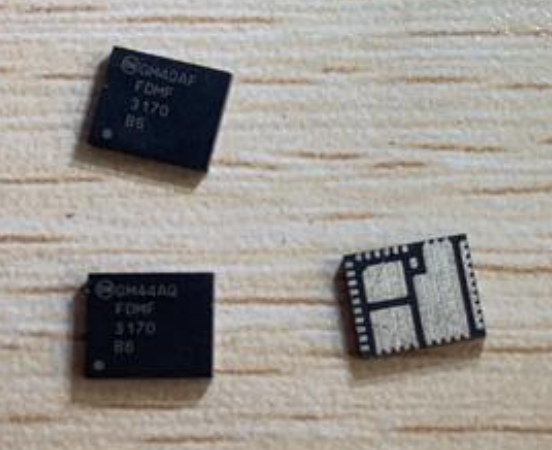

## **引言：为什么关注MOS管驱动芯片功耗？**

在现代电子设备中，mos管（金属氧化物半导体场效应管）因其高效率、快速开关特性被广泛应用于电源管理、电机驱动和逆变器等领域。然而，**mos管驱动芯片的功耗问题**直接影响系统整体效率、发热及可靠性。如何优化驱动芯片的功耗，成为工程师在设计高能效电路时的关键挑战。本文将深入探讨MOS管驱动芯片的功耗来源、影响因素及优化方法，帮助您提升系统性能。

---

## **1. MOS管驱动芯片功耗的主要来源**

MOS管驱动芯片的功耗主要由以下几部分构成：

### **(1) 静态功耗（Static Power）**

静态功耗指驱动芯片在无开关动作时的功耗，主要由*漏电流（Leakage Current）*引起。随着半导体工艺的进步，MOS管尺寸缩小，漏电流问题愈发显著，尤其在高温环境下更为突出。

### **(2) 动态功耗（Dynamic Power）**

动态功耗是驱动芯片在开关MOS管过程中产生的功耗，包括：

- **栅极充放电损耗**：驱动芯片需要为MOS管的栅极电容（CISS）充放电，功耗与开关频率（fSW）和栅极电荷（Qg）成正比，计算公式为：

\[

P_{\text{驱动}} = Q_g \times V_{\text{驱动}} \times f_{\text{SW}}

\]

- **交越导通损耗**：在开关过程中，MOS管短暂处于线性区，导致电流与电压重叠，产生额外损耗。

### **(3) 导通损耗（Conduction Loss）**

驱动芯片内部的MOS管或推挽输出级在导通时存在导通电阻（RDS(on)），电流通过时会产生焦耳热，这部分损耗与负载电流的平方成正比。

---

## **2. 影响MOS管驱动芯片功耗的关键因素**

### **(1) 开关频率（fSW）**

开关频率越高，栅极充放电次数增加，动态功耗显著上升。因此，在满足系统响应速度的前提下，*合理选择开关频率*至关重要。

### **(2) 栅极驱动电压（VDRIVE）**

较高的驱动电压能降低MOS管的导通电阻（RDS(on)），但也会增加栅极充放电损耗。通常需要在*低导通损耗*和*低驱动功耗*之间权衡。

### **(3) 栅极电阻（RG）**

栅极电阻影响开关速度：

- **RG过小**：开关速度快，但可能引起振铃和EMI问题。

- **RG过大**：开关速度慢，交越导通损耗增加。

### **(4) 负载特性**

MOS管的负载电流（ID）和寄生参数（如COSS、LS）会影响开关过程中的能量损耗。

## **3. 降低MOS管驱动芯片功耗的优化策略**

### **(1) 选择合适的驱动电压**

- 对于低压MOS管（如30V以下），可采用3.3V或5V驱动，降低动态功耗。

- 对于高压MOS管（如100V以上），需权衡RDS(on)和驱动损耗，通常选择10-15V驱动。

### **(2) 优化栅极电阻（RG）**

通过实验或仿真确定最佳RG值，在开关速度和功耗之间取得平衡。例如，采用*自适应栅极驱动技术*，根据负载动态调整RG。

### **(3) 采用智能驱动架构**

- **分级驱动（Multi-Stage Driving）**：先以较低电压预充电，再快速切换至高电压，减少开关损耗。

- **谐振驱动（Resonant Gate Drive）**：利用LC谐振回收栅极能量，显著降低动态功耗。

### **(4) 选择低Qg的MOS管**

低栅极电荷（Qg）的MOS管可减少驱动芯片的负担，例如**SiC（碳化硅）**和**GaN（氮化镓）**器件。

### **(5) 优化PCB布局**

- 缩短驱动回路，降低寄生电感（LS）。

- 使用低ESR/ESL电容，减少开关振铃。

---

## **4. 实际案例分析：电机驱动系统的功耗优化**

以**无刷直流电机（BLDC）驱动**为例，其MOS管驱动芯片的功耗优化策略包括：

1. **降低开关频率**：在满足电机控制需求的前提下，选择20kHz而非100kHz，减少动态损耗。

2. **采用自适应死区控制**：避免上下管直通，降低交越导通损耗。

3. **使用集成驱动芯片**：如TI的**DRV8323**，内置电荷泵和智能栅极控制，优化能效。

---

## **5. 未来趋势：更高效的驱动技术**

随着宽禁带半导体（SiC/GaN）的普及，MOS管驱动芯片正朝着**高集成度、低功耗、智能化**方向发展。例如：

- **数字可编程驱动**：通过MCU动态调整驱动参数。

- **零电压开关（ZVS）技术**：进一步降低开关损耗。
