mos管推挽驱动

在追求高效能与低功耗的现代电子设备中，**推挽驱动电路**凭借其独特的性能优势，成为电源管理、电机控制等领域的核心技术之一。而**MOS管**（金属-氧化物半导体场效应晶体管）作为推挽驱动的核心元件，因其开关速度快、导通损耗低的特点，被广泛用于优化电路效率。本文将从原理剖析、设计要点到应用场景，全面解读mos管推挽驱动的技术精髓。

---

### 一、推挽驱动的核心逻辑与MOS管的天然适配性

推挽驱动电路的核心在于通过**互补型开关元件**交替导通，实现对负载的高效驱动。其基本结构由两个极性相反的晶体管（N沟道与P沟道mos管）组成，分别负责信号的正半周与负半周输出。与传统单管驱动相比，这种结构能够显著降低静态功耗并提升动态响应速度。

**MOS管**的引入，为推挽驱动带来了三大优势：

1. **低导通电阻（RDS(on)）**：MOS管在导通状态下电阻极小，可减少功率损耗，尤其适合大电流场景；

2. **高速开关特性**：MOS管的开关时间通常在纳秒级，能有效降低开关损耗；

3. **电压驱动特性**：与双极型晶体管（BJT）不同，MOS管通过栅极电压控制导通，驱动电路设计更简单。

以**互补对称式推挽电路**为例，N-MOS与P-MOS管交替工作，在输入信号的高低电平切换时，形成“推”与“挽”的动作，确保负载两端电压的连续输出。这种设计在DC-DC转换器、H桥电机驱动电路中尤为常见。

---

### 二、MOS管推挽驱动的四大设计要点

尽管MOS管推挽驱动的原理看似简单，但实际设计中需重点解决以下问题：

1. **驱动电压匹配**

MOS管的导通依赖于栅极-源极电压（VGS）。若驱动电压不足，会导致导通电阻增大，甚至无法完全导通。设计时需根据MOS管的阈值电压（Vth）选择合适驱动电平，并确保高低侧驱动信号的对称性。

2. **死区时间控制**

在高低侧MOS管切换过程中，若两者同时导通，会形成**直通电流**，导致短路风险。因此，需加入**死区时间（Dead Time）**，通过延时电路或专用驱动芯片（如IR2104）确保两管切换时的短暂隔离。

3. **栅极电荷管理**

MOS管的栅极存在寄生电容（Ciss），高频开关时需快速充放电。若驱动电流不足，会导致开关速度下降。解决方法包括：

- 使用**栅极驱动电阻**限制峰值电流；

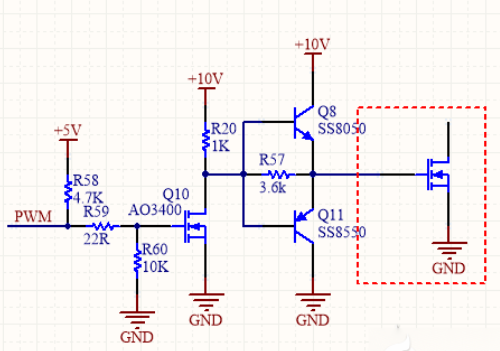

- 采用**图腾柱驱动电路**提升驱动能力。

4. **散热与布局优化**

大电流场景下，MOS管的导通损耗与开关损耗会转化为热量。设计中需通过**PCB铜箔散热**、添加散热片或选择低热阻封装（如TO-220）来保障稳定性。

### 三、实战应用：从理论到落地的典型场景

1. **开关电源中的同步整流**

在DC-DC降压或升压电路中，传统二极管整流因正向压降（0.3-0.7V）导致效率损失。采用**MOS管推挽驱动**替代二极管，可将损耗降低至毫瓦级。例如，在Buck转换器的低侧同步整流中，N-MOS管在续流阶段导通，显著提升整体效率。

2. **H桥电机驱动**

H桥电路通过四颗MOS管构成推挽结构，控制电机的正反转与调速。以**无刷直流电机（BLDC）驱动**为例，MOS管的快速切换能力支持PWM调速，同时降低电磁噪声。此外，集成驱动芯片（如DRV8301）可简化H桥的控制逻辑。

3. **Class D音频功放**

Class D功放通过MOS管推挽电路将音频信号转换为高频脉冲，再经滤波还原为模拟信号。相比传统AB类功放，其效率可达90%以上，且发热量大幅降低，广泛应用于便携式音箱与车载音响系统。

---

### 四、未来趋势：宽禁带半导体与智能驱动的融合

随着**碳化硅（SiC）**与**氮化镓（GaN）**等宽禁带半导体材料的普及，MOS管的性能边界被进一步突破。例如：

- SiC-mosfet可在更高电压（1200V以上）与温度（200°C）下工作，适用于新能源车与工业电源；

- GaN器件凭借超低栅极电荷（Qg），可将开关频率提升至MHz级，助力电源模块小型化。

与此同时，智能驱动技术（如自适应死区控制、实时热管理）的引入，使MOS管推挽驱动系统在效率与可靠性上迈向新高度。

---

通过以上分析可见，**MOS管推挽驱动**不仅是电路设计的基石，更是现代电力电子技术迭代的关键推手。从基础原理到前沿应用，掌握其核心技术，方能在大功率、高能效的电子系统中抢占先机。
