mos管雪崩电流

在高压开关电源、电机驱动或新能源系统中，工程师们常遇到一种令人头疼的现象：MOS管在关断瞬间突然失效，甚至伴随“炸管”风险。究其根源，*雪崩电流（Avalanche Current）*往往是幕后推手。这种瞬间的能量冲击如同电路中的“隐形杀手”，轻则导致器件性能下降，重则引发系统瘫痪。本文将深入探讨mos管雪崩电流的产生机制、潜在危害，并提供**可落地的防护方案**，助力工程师突破设计瓶颈。

---

## 一、雪崩电流的本质：能量失控的临界点

### 1.1 物理机制：从反向击穿到载流子雪崩

当mos管承受的**漏源极电压（VDS）**超过其额定耐压值时，器件会进入反向击穿状态。此时，电场强度急剧升高，导致耗尽层内的载流子（电子或空穴）获得足够动能撞击晶格，产生新的电子-空穴对。这种链式反应如同雪崩般迅速扩散，形成*雪崩电流*。

值得注意的是，雪崩电流与普通过流的区别在于：**其能量释放集中在极短时间内（微秒级）**，导致局部温度瞬间飙升。若器件无法及时散热，将引发不可逆的热失效。

### 1.2 触发条件：电压尖峰与寄生参数共振

实际电路中，雪崩电流的触发往往与以下因素相关：

- **感性负载突变**：电机、变压器等感性元件在关断时产生反向电动势（V=L·di/dt），叠加在VDS上；

- **寄生电感影响**：PCB走线或引线电感与MOS管结电容形成LC振荡，放大电压尖峰；

- **温度依赖性**：高温下半导体材料的临界击穿电场强度降低，雪崩能量耐受能力下降。

---

## 二、雪崩电流的三大危害：从局部损伤到系统崩溃

### 2.1 热失效：微观结构的致命打击

雪崩期间，电流密度可达正常工况的数十倍，导致**局部热点（Hot Spot）**温度超过硅材料的熔点（约1414℃）。这种瞬时高温可能引发以下问题：

- **金属层熔融**：源极或漏极的金属连接线断裂；

- **晶格缺陷**：半导体材料内部出现微裂纹，漏电流增大。

### 2.2 栅氧层击穿：不可逆的致命伤

现代MOS管的栅氧层厚度已缩至纳米级。雪崩电流引发的强电场可能直接击穿栅氧化层，导致**栅极与沟道短路**。这种损伤具有不可逆性，器件将永久失效。

### 2.3 动态特性退化：潜伏的性能杀手

即使未发生即时失效，反复的雪崩冲击也会加速器件老化：

- **阈值电压漂移**：界面陷阱电荷积累，影响开关速度；

- **导通电阻上升**：载流子迁移率下降，功耗增加。

## 三、实战防护策略：从器件选型到电路优化

### 3.1 器件级防护：选型与参数匹配

- **选择雪崩耐量（EAS）高的MOS管**：如Infineon的OptiMOS系列或ON Semiconductor的SuperJunction器件，其EAS可达数百mJ；

- **关注SOA（Safe Operating Area）曲线**：确保工作点位于雪崩耐受区内；

- **并联TVS二极管**：在漏源极间并联瞬态电压抑制二极管，钳位电压尖峰。

### 3.2 电路设计优化：斩断雪崩触发链

- **吸收回路（Snubber Circuit）**：在感性负载两端并联RC网络，抑制电压振荡。经验公式：

\[ R_{snubber} = \sqrt{L_{stray}/C_{snubber}} \]

- **调整驱动电阻**：增大栅极驱动电阻（RG）可减缓关断速度（降低dv/dt），但需权衡开关损耗；

- **箝位电路设计**：采用Zener二极管或RC缓冲电路，限制VDS峰值。

### 3.3 系统级保护：温度监控与冗余设计

- **实时温度采样**：在MOS管附近布置NTC热敏电阻，触发过温保护；

- **多管并联均流**：通过源极电阻平衡电流分布，降低单管应力；

- **散热结构优化**：采用铜基板或热管散热器，提升瞬态散热能力。

---

## 四、测试验证：量化评估雪崩风险

为确保防护方案的有效性，建议通过以下测试验证：

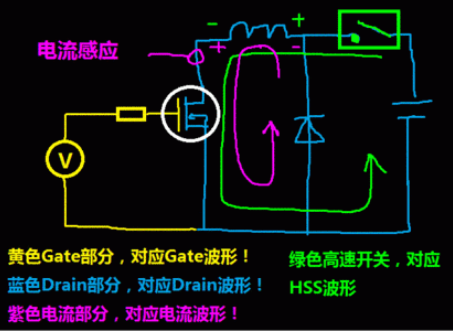

1. **双脉冲测试（DPT）**：模拟感性负载切换，测量VDS波形与结温；

2. **雪崩能量测试**：使用专用测试设备（如Keysight B1505A）量化EAS；

3. **长期老化试验**：在85℃环境下进行1000次开关循环，监测参数漂移。
