控制器mos管击穿原因及解决

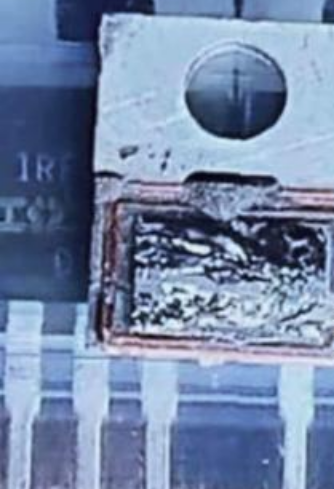

**“控制器突然失效，设备停止运转”——这可能是MOS管击穿的典型表现。** 作为电力电子系统中的核心开关元件，mos管承担着电流调控与功率转换的关键任务，其击穿故障往往导致整机瘫痪。本文从设计、使用、维护三大维度，系统剖析mos管击穿的根本诱因，并提供可落地的优化策略，帮助工程师规避风险、提升设备可靠性。

---

## 一、**电压尖峰：MOS管的“隐形杀手”**

在电机控制器、逆变器等场景中，*感性负载切换*产生的**反向电动势**是引发电压尖峰的主因。当电感电流突然中断时，能量无处释放，瞬间形成数倍于工作电压的浪涌。例如电动车急刹时，电机线圈产生的反向电压若未及时泄放，可直接击穿MOS管栅极氧化层。

**解决方案：**

- **TVS二极管+RC吸收电路**组合：在MOS管D-S极间并联瞬态抑制二极管（TVS），吸收800V以内的瞬态高压；RC电路则通过电阻限流、电容储能，进一步平缓电压波动。

- **优化PCB布局**：缩短高频回路路径，减少寄生电感。实测数据显示，将功率回路面积缩小30%，浪涌电压峰值可降低40%以上。

---

## 二、**过电流冲击：热失控的致命连锁反应**

MOS管导通时，*Rds(on)*电阻产生的热量若无法及时散出，结温将突破150℃的临界值，引发**二次击穿**。工业案例表明，当散热器接触不良导致热阻增加0.5℃/W时，MOS管寿命会缩短至原设计值的1/3。

**应对策略：**

- **动态电流监测+过流保护**：在源极串联毫欧级采样电阻，配合比较器实时监控电流。例如，在100A额定电流场景中，设置120A触发阈值，触发后立即关断驱动信号。

- **强制风冷与相变材料结合**：对于高密度封装模块，采用铜基板+石墨烯导热垫可将热阻降低至0.2℃/W；同时增加轴流风机，确保散热器表面风速≥3m/s。

## 三、**驱动信号异常：被忽视的“软故障”源头**

**栅极电压震荡**或*驱动不足*会导致MOS管进入线性区而非饱和区，使功耗急剧上升。某变频器维修案例显示，因栅极驱动电阻阻值偏差20%，导致MOS管开关损耗增加3倍，最终因局部过热而击穿。

**关键技术改进：**

- **驱动电路阻抗匹配**：通过LTspice仿真确定最佳栅极电阻值。通常，15-22Ω电阻搭配1-2A驱动电流，可平衡开关速度与振荡抑制需求。

- **负压关断设计**：在关断阶段施加-5V电压，彻底消除米勒平台效应。实验证明，该方法可将关断时间缩短30%，减少导通重叠损耗。

---

## 四、**ESD与寄生参数：隐藏的可靠性威胁**

人体静电（HBM模型）放电可能造成**栅源极间介质击穿**，而PCB布局不当引发的*寄生电容*则会加剧开关损耗。例如，某电源模块因未做ESD防护，在组装环节发生5kV静电放电，直接导致50%的MOS管栅极漏电流超标。

**防护与优化措施：**

- **三级ESD防护体系**：在信号输入端部署TVS阵列（如SMDJ5.0A），MOS管栅极串联10kΩ电阻，并在PCB边缘设置接地的铜带屏蔽环。

- **降低寄生电感**：采用多层板设计，将功率层与信号层分离；使用低寄生电感的SMD封装（如DFN5×6），相比TO-220封装，回路电感可减少60%。

---

## 五、**选型失误：参数匹配决定生死线**

盲目追求低Rds(on)而忽略*SOA（安全工作区）*是典型选型误区。某光伏逆变器项目中，工程师选用40V耐压的MOS管用于24V系统，看似留有裕量，实则未考虑开关过程中的电压振荡，最终批量出现雪崩击穿。

**科学选型法则：**

- **电压/电流双冗余设计**：工作电压≤60% Vds额定值，峰值电流≤80% Id额定值。例如，48V系统应选择100V耐压型号。

- **优先选用AEC-Q101认证器件**：通过车规级验证的MOS管（如英飞凌IPP60R099P7），在温度循环、机械振动等严苛条件下仍保持稳定性。

---

通过上述系统性优化，某新能源车企成功将控制器MOS管击穿故障率从**1.2%降至0.15%**。实践表明，只有精准定位失效机理，同步改进电路设计、热管理和操作规范，才能真正实现MOS管的长寿命、高可靠运行。
