NMOS 栅极驱动

在电子技术的浩瀚星空中，Nmos 栅极驱动犹如一颗璀璨的星辰，掌控着电路世界的关键节奏。它宛如一位精准的指挥家，通过巧妙施加电压于栅极，精准调度半导体导电沟道的开合，为电子器件的高效运行奠定基石。

一、NMOS 基础认知与工作原理探秘

NMOS，即 N 型金属氧化物半导体场效应晶体管，其内部构造精巧，主要电极包含 D 极（Drain）、S 极（Source）和 G 极（Gate）。当于金属层（M - 金属铝）的栅极与隔着氧化层（O - 绝缘层 SiO2）的源极间施加电压时，电场效应应运而生，借此调控半导体（S）导电沟道的通断状态，此过程仿若以电场为无形之手，精准把控电流通行的闸门，实现对电路导通与否的灵活掌控。

二、驱动电路设计核心要点剖析

NMOS 栅极驱动电路设计绝非随意之举，需深度考量器件特性与系统需求的适配性。其核心使命在于使栅极电压迅速攀升至完全导通阈值，且有效规避过冲或震荡现象。这恰似驾驶一辆高性能赛车，既要快速踩下油门让其疾驰而出，又得确保行驶过程平稳无虞，避免不必要的颠簸与失控。

在实际电路布局中，除关键电阻 R2 外，反并联二极管的增设颇具深意。该二极管宛如一位忠诚的守护者，在特定时刻发挥关键作用，助力电路稳定运行，防止异常电流或电压冲击对 NMOS 栅极造成损害，确保整个驱动系统安全可靠。

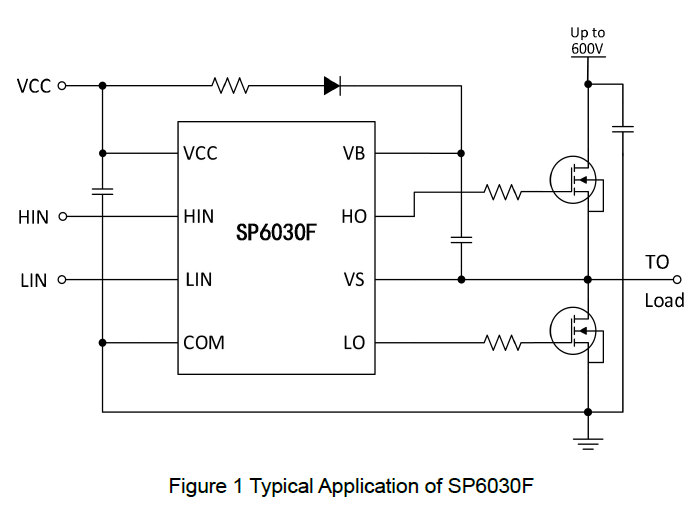

诺芯盛@NMOS 栅极驱动电路设计（硅动力SP6030F双路NMOS高压半桥栅极驱动器）

三、开通特性与电阻作用解读

NMOS 的开通速度犹如短跑选手的起跑爆发力，直接影响电路响应的敏捷性。而导通电阻则类似水流经管道时遭遇的阻力，电阻越小，电流流通越顺畅，功耗也随之降低，这对于追求高效节能的电子设备而言至关重要。泄放电阻在其中扮演着平衡稳定器的角色，在关断时刻为残余电荷提供合理泄放路径，防止电压突变引发电路不稳定，如同为汹涌水流开辟安全退路，保障电路环境平和有序。

四、高侧驱动复杂情境应对策略

涉足高侧驱动领域，情况愈发复杂多变。此时，电荷泵与电容浮栅自举技术登场，它们协同发力，犹如为 NMOS 搭建起一座稳固的“高台”，使其能在较高电位下稳定驱动，拓宽了 NMOS 的应用范围与场景适应性。与此同时，驱动电平转换的必要性凸显，犹如在不同语言交流场景中配备专业翻译，确保信号精准无误传递，保障电路功能完整实现，且搭配完备保护措施，为 NMOS 栅极驱动筑牢安全防线。

五、PMOS 对比下的成本效益考量

相较于 PMOS 高侧开关，NMOS 在成本效益权衡上颇具优势。PMOS 虽在某些高侧开关场景中运用简便，但从整体成本与性能综合评估，NMOS 凭借其在大规模集成、功耗控制及驱动灵活性等方面的出色表现，成为众多电路设计的性价比之选，广泛应用于各类电子设备制造，为现代电子科技的蓬勃发展注入强劲动力，持续书写其在半导体领域的辉煌篇章。
