mos管米勒平台波形分析

在电子电路的奇妙世界中，MOS管扮演着至关重要的角色，而其在工作时出现的米勒平台现象，更是值得深入探究。今天，就让我们一同揭开mos管米勒平台波形背后的奥秘。

米勒平台的现身

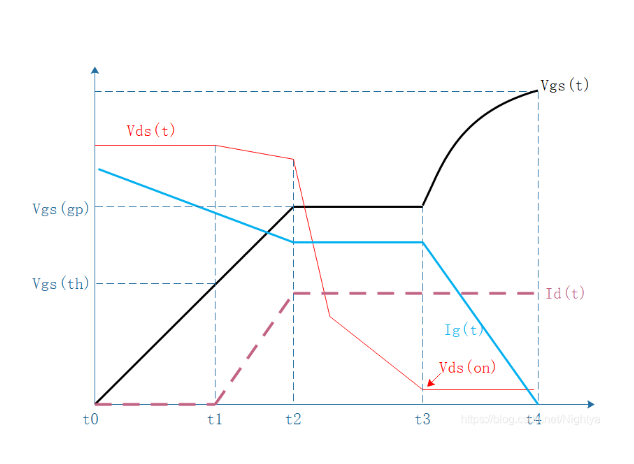

当我们用示波器去观察mos管G端的波形时，常常会发现一个有趣的现象：在波形上升或下降的过程中，会出现一段平缓的区间，这个区间就是所谓的米勒平台。以常见的NMOS管为例，在驱动信号的作用下，其开启过程中便可能呈现出这样的波形特征。在t0 - t1时刻，栅极的驱动信号开始给Cgs充电，然而此时电压还未达到MOS管的开启电压VGSTH，所以流过MOS管的电流为0，漏源之间的电压等于电源电压，随着驱动信号的持续，就进入了出现米勒平台的这个阶段。

背后的“罪魁祸首”——米勒效应

电容作祟：导致MOS管出现米勒效应的主要原因，是其自身存在的寄生电容，其中Cgd电容更是关键所在，它被称为米勒电容。由于MOS管制作工艺的限制，Cgd无法避免，这就使得在电路工作中，输出的信号会通过它被耦合到输出端，进而引发一系列的问题。

原理剖析：为了更好地理解米勒效应，我们可以做一个形象的比喻。把MOS管想象成一个“开关”，而Cgd电容就像是连接在“开关”控制端（栅极）和输出端（漏极）之间的一个“小间谍”。当栅极的驱动信号试图快速改变“开关”状态（导通或截止）时，“小间谍”（Cgd电容）会将输出端的信号反馈回来，干扰栅极对“开关”的控制，使得“开关”的切换动作变得缓慢，从而在波形上形成了那个平缓的米勒平台。

从专业原理角度来看，以一个增益为-Av的理想反向电压放大器为例（类似MOS管工作时内部的信号放大情况），在放大器的输出和输入端之间跨接容抗为Z = 1/ (jωC)的电容（类比Cgd电容），定义输入电流为Ii，输入阻抗为Zin。根据相关原理计算可知，反向电压放大器会使得输入电容容值增加，并且放大系数为（1+Av），即Zin = 1/ [jωC* (1+Av)]，这就相当于电容容值增加了（1+Av）倍，这就是米勒效应在原理上的体现，也是造成MOS管米勒平台的根本原因。

米勒平台带来的影响

延长开关时间：在高频开关电路中，米勒平台的存在使得MOS管的开通和关断时间都大大延长。就好比开车时，原本可以快速踩下油门或刹车让车加速或停止，但现在却像是遇到了阻力，油门和刹车的反应变得迟钝，导致整个“行车过程”（电路开关动作）变长。

增加功耗发热：由于开关时间延长，MOS管在开启和关闭过程中会长时间处于半导通状态，就像一个半开半闭的水龙头，水流（电流）不稳定且持续存在，这就导致了更多的能量损耗，转化为热量散发出来，使得MOS管发热严重，不仅浪费了电能，还可能影响其性能和使用寿命。

降低系统稳定性：在复杂的电子系统中，各个部件协同工作就像一场精密的交响乐。而MOS管作为重要的“乐器”，其开关时间的延迟和功耗的增加，会影响到整个系统的节奏和稳定性，可能导致系统出现振荡、误触发等问题，就如同交响乐中某个乐器演奏走调，影响了整体的和谐。

应对之策

既然米勒平台带来了这么多问题，那么如何来解决呢？各大厂商都在努力寻找减少米勒电容的方法。一方面，在MOS管的设计和制造工艺上不断改进，尝试通过优化结构、材料等方式来降低Cgd电容的值；另一方面，在电路设计层面，也会采取一些补偿措施，比如增加合适的驱动电路，使栅极驱动信号能够更有力地克服米勒效应的影响，让MOS管的开关动作更加干脆利落，减少米勒平台带来的负面影响。

MOS管的米勒平台波形虽然看似只是一个小小的波形特征，但背后却涉及到诸多电子学原理和实际应用场景中的关键问题。深入了解和分析它，对于我们在电子电路设计、调试以及性能优化等方面都有着重要的意义，让我们能够更好地驾驭这些“电子精灵”，创造出更加高效、稳定的电子设备。
