pwm驱动mos管简易电路分析

在电子工程领域，PWM（脉宽调制）驱动MOS管的电路设计犹如一位精密的指挥家，调控着电流与电压的“乐团”，在各类电子设备中演绎着关键角色。从智能照明的亮度调节，到电机转速的精准控制，其应用广泛且意义非凡。今天，就让我们深入剖析这一简易却蕴含强大功能的电路。

一、PWM 驱动 mos 管基础原理

PWM，即脉冲宽度调制，简单来说，就像是一个聪明的“开关控制器”。它通过改变脉冲信号的宽度来控制输出。想象一下，我们把一段时间分成许多小片段，在这些小片段里，有的是高电平（相当于开关闭合），有的是低电平（开关断开）。而mos管呢，就像一个受这个“开关控制器”指挥的“阀门”。当PWM信号为高电平时，MOS管导通，电流就像水流一样可以通过；当PWM信号为低电平时，MOS管截止，电流被截断。

例如，在一个周期内，如果高电平的时间占比较高，就好像阀门打开的时间较长，那么平均流过的电流就会比较大；反之，高电平时间占比小，平均电流就小。通过这种方式，我们就可以精确地控制负载（比如灯泡、电机等）的工作状态，实现调光、调速等功能。

二、常见 PWM 驱动 MOS 管简易电路

1. 单个 MOS 管的普通驱动电路

• 这是最简单的一种形式，常用于一些对驱动要求不高的场景。以增强型NMOS管为例，直接在栅极和源极之间加一个电阻限流即可。不过，MOS管内部存在寄生电容，这就好比一个“小水库”，在充放电过程中会影响MOS管的开关速度。为了加速电容放电，有时会在限流电阻反向并联一个二极管，就像给“小水库”开了一个快速排水的通道，让MOS管能够更快地响应PWM信号的变化。

•


1. 考虑驱动能力的改进电路

• 当我们使用单片机（如常见的Arduino、STM32等）通过PWM控制MOS管时，会遇到一个问题：单片机的驱动能力往往不足。这就好比一个小马力的发动机去拉动一辆大卡车，会显得力不从心。此时，就需要添加栅极驱动器。例如EG44273单通道高速低侧栅极驱动器，它就像是一个“助力器”，能够为MOS管提供更强的驱动能力，为电容负载提供较高的峰值拉/灌电流脉冲，同时具备轨到轨驱动能力以及短的传播延迟，确保MOS管能够可靠地工作。

三、电路设计中的关键点

1. 频率选择

• PWM的频率选择至关重要。如果频率太低，就像心跳过慢，会导致负载出现明显的闪烁或抖动，影响使用体验；而频率过高，又可能会超出MOS管的响应能力范围，还可能增加电磁干扰（EMI）。合适的频率需要根据具体的应用场景和MOS管的特性来确定，找到一个平衡点，就像找到一首曲子的最佳节奏。

1. 元件选型

• 根据应用需求选择合适沟道的MOS管是关键一步。如果是控制一些低电压、小电流的负载，N沟道MOS管可能就足够了；但如果是高电压、大电流的场景，可能需要更强大的MOS管或者考虑其他类型的器件。同时，电阻、电容等元件的选型也会影响电路的性能。电阻过大，可能会导致MOS管导通时压降过大，浪费能量；电阻过小，又可能会使电流过大，损坏MOS管或其他元件。

1. 保护措施

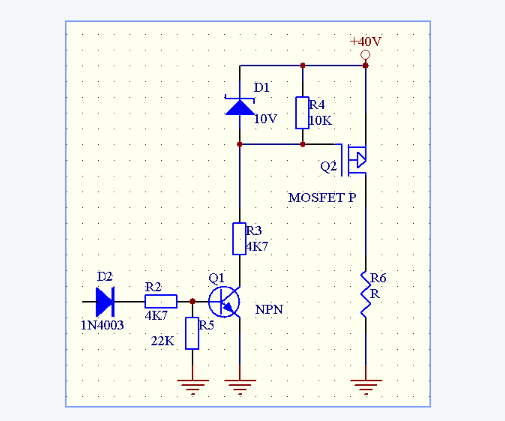

• 在实际应用中，还需要考虑到各种保护措施。比如，当驱动感性负载时，MOS管在关断瞬间会产生很高的反向电动势，这就像一场突如其来的“电压风暴”，可能会击穿MOS管。这时，就需要像网页4中提到的D1作为续流二极管，为感性负载提供续流路径，将“电压风暴”平息下去，保护电路安全。

PWM驱动MOS管的简易电路虽然看起来简单，但其中蕴含着丰富的知识和技巧。从原理的理解到电路的设计、元件的选型，再到实际的调试与保护，每一个环节都需要我们精心把控。通过合理运用这些知识，我们可以搭建出高效、稳定且可靠的电路，让PWM驱动MOS管在各种电子设备中发挥出最大的价值，为我们的生活和科技发展带来便利。
