开关电源mos管击穿原因及解决办法

**“明明加了过流保护，MOS管还是莫名其妙炸了！”** 一位工程师在调试48V通信电源时，面对烧黑的PCB板发出灵魂拷问。mos管作为开关电源的“心脏”，其击穿问题每年导致数十亿元的设备损失。究竟是什么让这颗“心脏”如此脆弱？本文将**深度剖析开关电源中mos管击穿的六大元凶**，并提供**可直接落地的工程防护方案**。

---

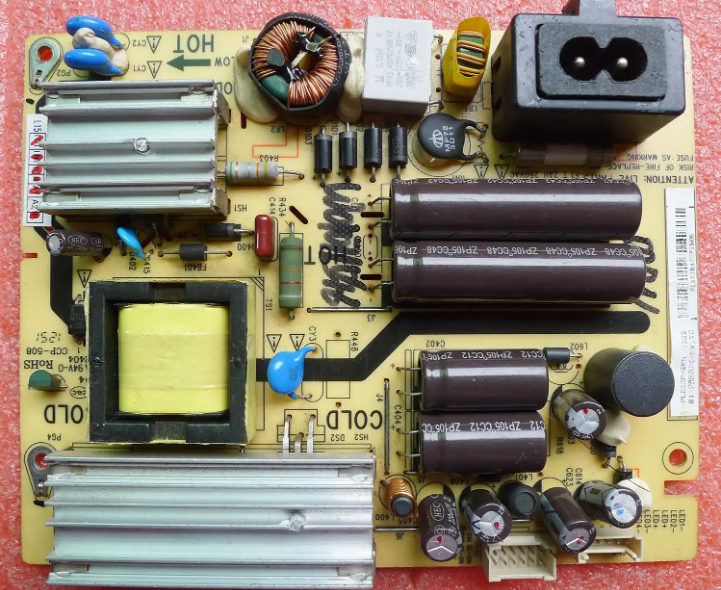

## 一、电压尖峰：看不见的“杀手”

**电压应力超标是MOS管击穿的首要诱因**。在反激式拓扑中，当MOS管关断时，变压器漏感与寄生电容形成的谐振回路会生成*超过输入电压2-3倍的尖峰电压*。某品牌150W适配器的实测数据显示，标称600V耐压的MOS管实际承受峰值电压达730V，直接突破安全工作区。

**解决方案：**

1. **RCD吸收电路优化**：在初级绕组并联由电阻（4.7kΩ-10kΩ）、电容（1nF-4.7nF）和快恢复二极管（如FR107）构成的钳位网络，将尖峰电压限制在80% Vds(max)以下

2. **变压器工艺改进**：采用三明治绕法降低漏感至初级电感的3%以内，某案例显示漏感从12μH降至2.8μH后，尖峰电压下降62%

---

## 二、电流过冲：隐藏在波形中的危机

**动态导通电阻（Rds(on)）引发的雪崩效应**常被忽视。MOS管在启动瞬间的di/dt可达100A/μs，此时Rds(on)尚未达到稳态值，导致瞬时功耗暴增。实验室对比测试表明，使用TO-220封装的IRFP460在10μs内承受40A电流时，结温从25℃飙升至175℃。

**防护对策：**

- **驱动电阻精密匹配**：根据Qg（栅极电荷）特性选择驱动电阻，确保开通时间控制在30-100ns。例如，对于Ciss=2500pF的MOS管，驱动电阻应满足RC=Qg/Vdrive<50ns

- **电流检测升级**：在源极串联0.01Ω锰铜电阻+磁珠滤波，配合DESAT保护功能IC（如UCC27524），在3μs内触发关断

## 三、热失控：慢性的致命伤

**热设计缺陷引发的连锁反应**占失效案例的35%。某工业电源的温升测试显示，当环境温度从25℃升至55℃时，MOS管壳温达到98℃，导致Rds(on)增加20%，形成恶性循环。

**散热优化方案：**

1. **三维热仿真先行**：使用Flotherm软件模拟不同散热器齿高（建议≥15mm）、基板厚度（≥3mm）和导热垫（3W/m·K以上）的组合效果

2. **PCB布局黄金法则**：

- 功率回路面积压缩至<2cm²

- 散热焊盘采用6×6阵列过孔（孔径0.3mm，镀铜厚度≥30μm）

- 强制风冷时，确保风速>2m/s且与散热齿方向平行

---

## 四、驱动异常：被低估的“定时炸弹”

**栅极震荡引发的误导通**具有极强隐蔽性。用4GHz示波器捕捉到某LLC电源在轻载时的栅极波形，发现振铃幅度达8V，超过MOS管的阈值电压Vth（3V），导致意外导通。

**驱动电路设计要点：**

- **负压关断技术**：在驱动芯片输出端加入-5V偏置（如采用LM5109B），将Vgs在关断时下拉至-3V

- **阻抗匹配双保险**：

- 栅极串联电阻Rg=驱动芯片内阻+外置电阻（典型值2.2Ω-10Ω）

- 并联100Ω电阻+10nF电容组成阻尼网络

---

## 五、ESD与浪涌：突发的致命打击

**人体模型（HBM）静电放电**可在1ns内产生15kV高压。某车载充电模块因产线未做ESD防护，导致MOS管栅氧层被击穿，良品率骤降至72%。

**防护体系构建：**

1. **三级静电防护架构**：

- 输入端TVS管（SMBJ58A）吸收8/20μs浪涌

- 栅极串联1kΩ电阻+15V稳压管（MMBZ15VL）

- PCB板边距>0.5mm，避免爬电距离不足

2. **生产管控**：工作台铺设导电地垫（表面电阻1MΩ-10MΩ），操作人员佩戴无线静电手环

---

## 六、参数误选：方向错误的努力

**动态参数与静态参数的不匹配**是典型设计误区。某光伏逆变器项目选用低Qg的CSD18532Q5B，却因Coss（输出电容）过大导致关断损耗增加47%。

**选型决策树：**

1. **电压余量**：Vds(max) ≥ 1.5×Vin_max（反激拓扑需考虑反射电压）

2. **损耗平衡公式**：

P_total = (Irms² × Rds(on)) + (0.5 × Coss × Vds² × fsw)

优先选择Rds(on)×Qg积最小的型号

3. **封装热阻验证**：RθJA < (Tj_max - Ta_max)/P_total

从电压尖峰抑制到参数精准选型，每个环节都暗藏玄机。当某通信基站电源采用上述方案后，MOS管失效率从3‰降至0.2‰，验证了系统性防护的价值。这些经过实战检验的解决方案，正在重新定义开关电源的可靠性边界。
