mos管串并联切换电路

在电子电路设计中，MOS管的应用十分广泛，其中串并联切换电路更是有着独特的魅力与重要的实用价值。今天，就让我们一同深入探究mos管串并联切换电路的奥秘。

一、mos管基础特性回顾

MOS管，即金属-氧化物-半导体场效应晶体管，它就像是一个精准的“开关”，在电路中发挥着关键作用。其具有输入阻抗高、噪声低、功耗低等诸多优点，这些特性使得它在各类电子电路里备受青睐[^citation:5^]。

从工作原理上来说，当栅极（G）和源极（S）之间施加合适的电压时，就会在漏极（D）和源极之间形成导电通道，如同打开了一扇“门”，电流得以通过，此时MOS管处于导通状态；反之，若栅极电压不满足条件，这扇“门”就会关闭，电流无法通过，MOS管处于截止状态。

二、MOS管串联电路特点与应用

MOS管串联，简单来说，就是一个MOS管的漏极（D）连接另外一个MOS管的源极（S），依次连接形成串联结构[^citation:4^]。这种串联的方式会带来一些独特的电学特性。

在串联电路中，电流需要依次通过每个MOS管，所以整个串联结构的总电阻是各个MOS管内阻之和。这就好比水流经过多个依次排列的水管，每个水管都会对水流产生一定的阻力，最终水流受到的总阻力就是各个水管阻力的叠加。由于总电阻增大，在相同电压下，串联电路中的电流相对较小。

在实际应用方面，MOS管串联常用于需要承受高电压的场景。例如在一些高压电源电路中，单个MOS管可能无法承受极高的电压，通过多个MOS管串联，就可以将电压分担到每个管子上，从而确保整个电路能够安全可靠地在高电压环境下工作，就像多个小伙伴齐心协力共同扛起一个重担一样，每个都出一份力，让整个任务得以完成。

三、MOS管并联电路特性及优势

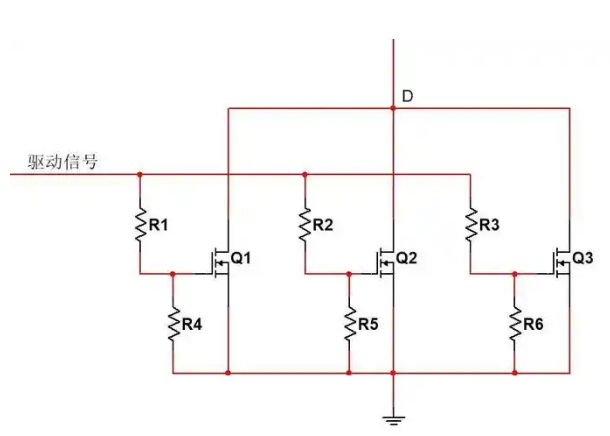

MOS管并联，是指多个MOS管的漏极（D）相连，源极（S）也相连[^citation:1^][^citation:4^]。这种连接方式下，电流有了多条并行的路径可以选择。

从电学角度分析，并联后的等效电阻会减小，这意味着在相同电压下，能够通过更大的电流。可以把这理解为原本只有一条窄窄的通道供水流通过，现在变成了多条宽敞的通道，水流（电流）自然就更容易通过，流量（电流大小）也能变大了。

在实际电路中，并联MOS管常常用于需要大电流输出的情况，比如功率放大器中。为了满足系统更高电流的开关需求，多个mosfet并联使用，这样就可以提供更大的电流驱动负载，保证电路的正常工作，如同多个力量汇聚在一起，推动一个大型机器运转起来

四、串并联切换电路的关键考量因素

当我们设计MOS管串并联切换电路时，有几个关键因素需要重点考虑。

是均流问题。在并联情况下，由于制造工艺等原因，即使同一型号的MOS管，其参数也难以完全一致，这就可能导致电流分配不均匀，有的管子流过的电流大，有的则小[^citation:2^][^citation:5^][^citation:6^]。就好比几个小伙伴一起干活，如果力气不一样，有的可能干得多，有的干得少，时间长了，干得多的就会累坏（对应管子可能因过热等受损），所以要保证电流尽可能均匀地分配到每个并联的MOS管上，这就是所谓的均流。可以通过选型匹配、优化PCB布局、采用独立栅极驱动和均流电阻等措施来解决均流问题[^citation:2^]。

是切换的可靠性。串并联的切换过程要确保稳定可靠，不能出现误动作或者切换不完全等情况。这就好比火车在不同的轨道之间切换，必须要精准无误，否则就会引发故障，影响整个电路的正常运行。

散热管理也不容忽视。无论是串联还是并联，MOS管在工作过程中都会产生热量，尤其是大功率应用时，热量积聚可能会导致管子性能下降甚至损坏。所以要做好散热设计，比如合理安装散热片、保证良好的通风等，就像给辛苦工作的机器及时降温，让它能持续保持良好的工作状态。

五、MOS管串并联切换电路的应用场景拓展

MOS管串并联切换电路在众多领域都有着广泛的应用。

在通信基站的功率放大模块中，根据不同的信号传输需求，有时需要将MOS管串联来提高电压承受能力，以保证信号能够远距离、高质量地传输；而在一些需要快速响应大电流变化的场景，比如手机快充电路中，又会通过并联MOS管来提供足够的充电电流，实现快速充电功能。

在工业自动化控制领域，对于电机驱动等复杂电路，串并联切换电路可以根据电机的不同运行状态和负载情况，灵活调整MOS管的连接方式，实现高效的电机控制，确保工业生产的稳定性和精确性。

MOS管串并联切换电路在电子领域扮演着极为重要的角色，深入了解其原理、特点以及设计要点，对于优化电路性能、提升电子设备的可靠性等诸多方面都有着重要的意义，也为电子技术的不断发展和创新提供了坚实的基础。
