mos损坏是瞬间还是一个过程

在电子电路的世界里，MOS管宛如一位忠诚的卫士，默默守护着电流的稳定与畅通。然而，这位“卫士”偶尔也会受伤，其损坏的原因究竟是开机瞬间的“突发状况”，还是使用过程中的“慢性损耗”呢？这看似简单的问题，实则背后隐藏着复杂的物理机制和多样的影响因素，值得我们深入探究。

一、mos管损坏的可能原因分析

从搜索结果来看，mos管损坏的情况较为复杂，可能涉及多个方面。一方面，有可能是在开机瞬间，由于后端电容充电等因素导致过流，从而造成损坏。就像一场突如其来的洪水，瞬间的冲击可能会冲破堤坝，对MOS管造成致命打击。虽然没有电流探头无法准确测量通电瞬间的电流，但这种可能性不容忽视。另一方面，在使用过程中，多种因素也可能逐渐侵蚀MOS管的“健康”。例如，长时间的发热、过压、过流等情况，都可能像慢性病一样，一点点地损害MOS管，最终导致其失效。

二、MOS管的工作原理与损坏关联

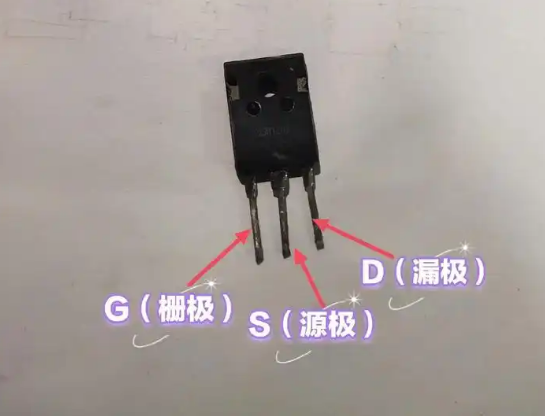

MOS管作为电压驱动型器件，当栅极和源级间施加适当电压时，源级和漏级间便形成通路，此时存在导通电阻。这一工作原理看似简单，但在实际运行中，任何细微的电压、电流变化都可能影响其性能。比如在开关电源、电池管理系统和电机控制系统等常见应用场景中，MOS管需要频繁地开关动作，每一次的开关都伴随着电流和电压的变化，这些变化如果超出了MOS管的承受能力，就可能导致损坏。

三、常见的MOS管失效模式及原因

1. 雪崩失效（电压失效）：当MOS管漏极 - 源极间外加电压超出额定VDSS（漏源击穿电压）且达到击穿电压V(BR)DSS并超出一定能量后，就会发生雪崩失效。这种情况就如同给气球充气，当气压超过气球的承受极限时，气球就会瞬间爆炸。在介质负载的开关运行断开时产生的回扫电压，或者由漏磁电感产生的尖峰电压超出功率mosfet的漏极额定耐压并进入击穿区时，雪崩失效尤为常见。为预防此类失效，合理降额使用是关键，一般选取80% - 95%的降额范围。

2. 器件发热损坏：MOS管在工作时会发热，如果散热不良，热量积累到一定程度，就如同火炉上的铁块，温度过高会导致材料性能下降，甚至烧毁MOS管。

3. 内置二极管破坏：在一些特定电路条件下，MOS管内部的二极管可能会承受过大的电流或电压，从而被破坏。这就好比一个隐藏在机器内部的小零件，在异常情况下容易受损。

4. 寄生振荡导致的破坏：当多个MOS管并联使用时，可能会出现寄生振荡现象。这种振荡会产生额外的应力，如同地震波对建筑物的冲击，长期作用会导致MOS管损坏。

5. 栅极电涌和静电破坏：栅极电涌就像突然而来的电流冲击波，而静电则好比隐藏在暗处的“刺客”，它们都可能在不经意间对MOS管的栅极造成损害，进而影响整个器件的正常工作。

四、如何判断MOS管损坏是瞬间还是过程

要准确判断MOS管损坏是瞬间还是一个过程，需要综合考虑多方面因素。首先，观察MOS管的外观，若外表有明显的烧焦、破裂等痕迹，可能是瞬间过流、过压等造成的急性损坏。其次，分析电路的工作环境和历史记录，如果在开机瞬间经常出现异常情况，如电压波动较大、电流冲击明显等，那么瞬间损坏的可能性就较大。而在正常使用过程中，如果MOS管长期处于高负荷、高温等恶劣条件下工作，且随着时间的推移性能逐渐下降直至损坏，那么就可以判断这是一个渐进的过程。

五、预防MOS管损坏的措施

为了防止MOS管损坏，无论是瞬间损坏还是过程损坏，都可以采取一些有效的措施。在电路设计方面，要合理选择MOS管的型号和参数，确保其能够满足电路的工作要求，并留有一定的余量。同时，优化电路布局，减少寄生参数的影响，避免产生不必要的电压、电流冲击。在散热设计上，要为MOS管提供良好的散热条件，保证其在工作时能够及时将热量散发出去，防止因过热而损坏。此外，在使用时还需要注意操作规范，避免静电、电涌等因素对MOS管造成损害。

MOS管的损坏既可能是开机瞬间的突发情况所致，也可能是使用过程中多种因素长期作用的结果。了解其损坏的原因和机制，采取有效的预防措施，对于保障电子电路的稳定运行至关重要。
