mos管损坏是短路还是断路

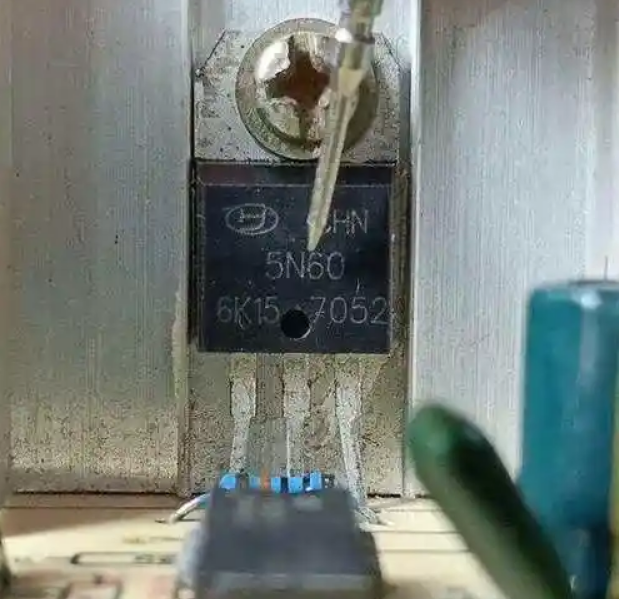

在电子电路领域，MOS管作为核心控制元件，其可靠性直接关系到整个系统的稳定运行。然而，当故障发生时，工程师常面临一个关键疑问：**mos管损坏究竟是表现为短路还是断路？**这一问题的答案并非绝对，而是取决于具体的失效机制与工况条件。通过剖析多种典型损坏模式，我们可以更清晰地理解这一现象背后的物理本质。

雪崩击穿与过压冲击——通向短路的“闪电之路”

当mos管承受超过额定值的电压时，其内部的PN结可能发生雪崩击穿。这种瞬间的高能放电如同自然界中的雷击，导致载流子急剧增殖并形成低阻抗通路，使器件呈现短路特性。例如，在开关电源中若未设计合理的吸收电路，关断时刻产生的电压尖峰就可能触发此类故障。此时，原本应阻断电流的MOS管反而成为导电通道，如同被雷电劈开的树木般失去隔离功能。

热失控引发的连锁反应——从过热到自毁的恶性循环

持续过电流或散热不良会导致MOS管温度攀升，进而引发材料性能退化甚至熔融。这类似于厨房锅中干烧的食物——随着热量积累，锅底逐渐焦糊并最终碳化。当芯片内部的金属互联线因高温熔化时，源极与漏极之间可能形成永久性短路。更糟糕的是，局部热点还会加速周围氧化层的破裂，进一步扩大短路区域，形成不可逆的硬损伤。

体二极管的“慢动作”——反向恢复延迟导致的瞬态短路

MOS管内置的体二极管具有较长的反向恢复时间。在同步整流等双向导电场景中，若对管突然导通而本应截止的体二极管尚未完全关断，就会形成类似“双开闸放水”的局面。此时续流电流会同时流经两个器件，造成瞬时短路。这种动态交互效应犹如两列相向而行的火车错轨碰撞，即使短暂接触也会产生巨大的破坏能量。

寄生振荡的隐形杀手——高频震荡下的虚假导通

布局不合理的PCB走线与杂散电感构成寄生LC回路，在高速切换时激发谐振现象。这种高频振荡会在栅极产生额外的电压尖峰，迫使MOS管非正常开启。就像琴弦被无意拨动后持续震颤，反复的误触发会使器件长期处于线性区工作，功耗剧增的同时伴随局部过热，最终演变为热致短路。

静电与浪涌的双重威胁——突发性击穿事件

人体携带的静电荷或电网侧的瞬态浪涌都可能突破栅氧化层的绝缘极限。这些高能粒子注入如同微观世界的陨石撞击，造成栅极穿孔或沟道烧毁。受损后的MOS管往往表现为栅源极间短路，彻底丧失调控能力。此类故障具有随机性和突发性特点，犹如隐藏在暗处的地雷，随时可能引爆系统崩溃。

值得注意的是，部分缓慢劣化的进程也可能以断路形式显现。例如长期工作在潮湿环境中，引脚腐蚀导致接触电阻增大；或是制造工艺缺陷造成的微观裂纹随时间扩展，最终切断导电通路。但这类渐进式失效相对少见，多数情况下MOS管的突然失效仍以短路为主。

通过对上述机理的分析可见，MOS管损坏更倾向于表现为短路状态，尤其是在过压、过流、热应力等急性应激条件下。然而，具体表现形式还受到电路拓扑、保护措施及环境因素的综合影响。就像医生诊断疾病需要结合症状与病史，工程师判断MOS管故障时也应系统排查各类诱因，才能精准定位问题根源。
