mos管栅极驱动芯片布线

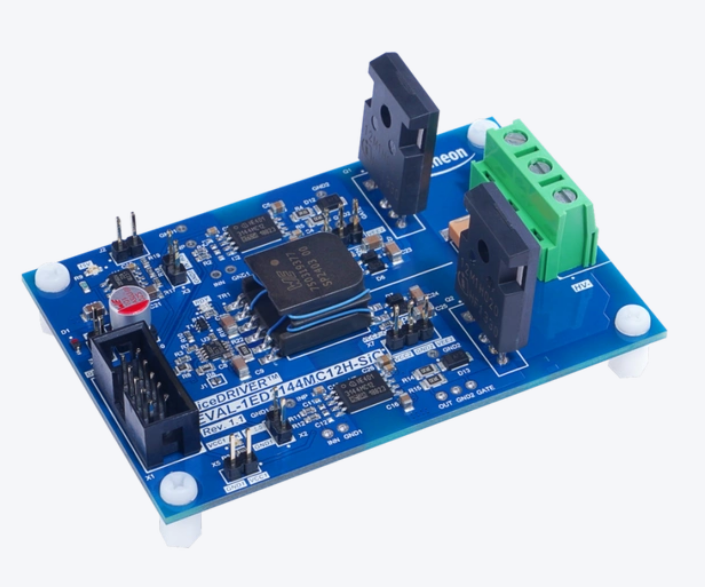

mosfet作为功率电子领域的核心器件，其栅极驱动电路设计直接决定了器件性能与系统可靠性。在高频开关应用中，看似简单的连线实则暗藏玄机——寄生参数引发的振荡、静电冲击导致的误动作等问题，都可能让精心搭建的电路功亏一篑。本文将从布线工艺角度切入，解析如何通过科学布局实现高效稳定的栅极控制。

寄生电感：隐形的能量炸弹

当驱动芯片输出端与MOS管栅极直接相连时，PCB走线的寄生电感会与mos管自身的结电容形成LC谐振回路。这如同在电路中埋设了一枚定时炸弹：每次PWM波形跃变时，储能元件间的能量交换将引发剧烈震荡。实测数据显示，这种振荡峰值可达供电电压的数倍，相当于给脆弱的栅氧化层施加高压脉冲。为化解危机，工程师通常会在栅极串联10Ω左右的阻尼电阻，如同给狂奔的野马套上缰绳，通过降低品质因数Q值使震荡快速衰减。该电阻的选择需兼顾抑制振荡与保持驱动速度的双重需求，过大会延缓开关响应，过小则无法有效抑峰。

阻抗匹配：静电防护的第一道防线

由于mos管栅极具有极高的输入阻抗特性，哪怕微小的静电电荷积累也可能导致意外导通。想象一下，人体携带的静电力足以让未加保护的栅极瞬间击穿，就像用细针戳破气球般危险。为此，在GS极间并联10kΩ电阻成为行业通用方案，这条“泄流通道”能持续导出杂散电荷，将输入阻抗控制在安全范围。若系统处于强电磁干扰环境，还需叠加TVS二极管进行双重保险——这种反应速度极快的保护器件宛如电路中的避雷针，可瞬间钳位超过18V的异常电压脉冲，其数百千瓦级的瞬态吸收能力足以抵御绝大多数工业现场的突发干扰。

布线拓扑：信号完整性的艺术

优秀的驱动布线应遵循最短路径原则，如同赛车手选择直道而非弯路。驱动回路形成的环路面积越大，越容易耦合外界磁场产生涡流损耗。实践中推荐采用双层覆铜结构：表层走强电流主回路，内层布置低电平控制信号线，二者如同高速公路与人行道般分层隔离。关键节点如驱动芯片OUT引脚到栅极的连接，建议使用带状线或微波基板材料，将传输延迟控制在纳秒级以内。对于多相并联系统，各相驱动线长度差异需小于波长的1/10，避免相位失步引发的拍频现象。

去耦网络：电源系统的稳定器

在驱动芯片供电引脚就近配置陶瓷电容阵列，是保障动态响应的关键措施。这些电容如同蓄水池般储存能量，当栅极突然需要大电流充放电时，本地化的储能单元能提供即时支援。典型配置包括1个10μF电解电容作为主储能体，配合多个0.1μF陶瓷电容滤除高频噪声。特别注意的是，去耦电容应尽量靠近芯片电源引脚放置，引线电感要控制在pH量级以下，否则高速切换时的电流突变会导致电压凹陷，影响驱动能力。

接地策略：噪声管理的终极方案

单点接地技术能有效避免地弹现象对敏感信号的影响。将所有驱动相关接地点汇聚至同一点，再通过宽铜箔连接到系统基准地，这种星型拓扑结构可最大限度减少共阻抗耦合。对于双面PCB设计，顶层地平面与底层地平面之间应设置贯穿孔阵列，形成立体导电网络。在强干扰环境中，还可在栅极驱动线上套接磁珠，利用其高频阻抗特性过滤高频噪声，同时保持直流通路畅通。

从微观层面的寄生参数管理到宏观系统的布局规划，每个细节都在考验着工程师的设计智慧。当我们将视线聚焦于毫米级的走线间距时，本质上是在构建能量有序流动的通道；而当目光放远至整个PCB架构时，又在演绎着电磁兼容的艺术。唯有深刻理解这些物理本质，才能让MOS管驱动电路突破理论极限，在实际工况中绽放卓越性能。
