场效应管n沟道与p沟道

在电子元件的广阔天地里，场效应管以其独特的魅力和广泛的应用，成为了不可或缺的角色。其中，N沟道与P沟道场效应管，如同电子世界的双子星，各自闪耀着不同的光芒。今天，让我们一同揭开它们的神秘面纱，探索这两种场效应管的奥秘与差异。

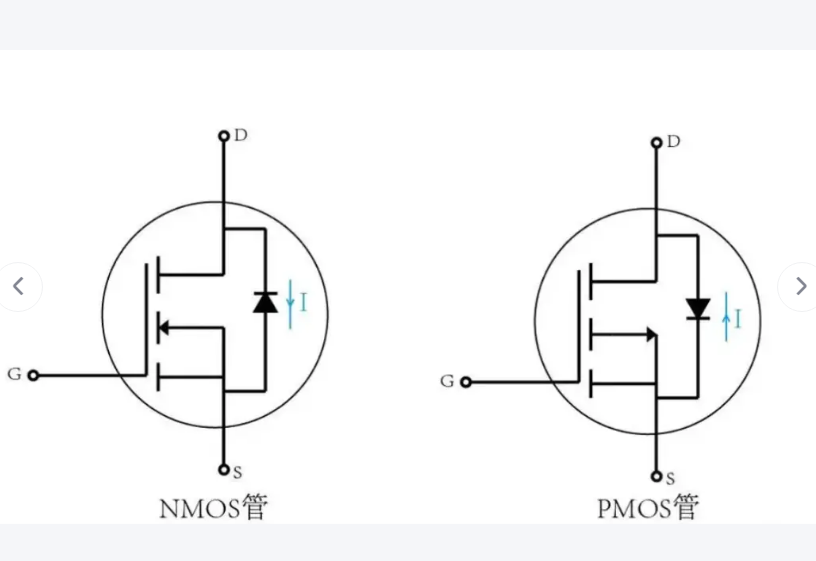

一、基础概念解析

场效应管，简称FET，是一种利用电场效应控制电流的半导体器件。它由源极、漏极和栅极三部分组成，通过栅极电压的变化来调控源极与漏极之间的电流流动。而N沟道与P沟道，则是指场效应管内部导电通道（即沟道）的类型。

• N沟道场效应管：其沟道主要由自由电子构成，这些电子在电场的作用下从源极流向漏极，形成电流。想象一下，这就像是一条由自由电子构成的“高速公路”，车辆（电子）在上面快速穿梭。

• P沟道场效应管：与N沟道不同，P沟道的沟道主要由空穴（即缺少电子的位点）构成。在电场的作用下，空穴从源极移动到漏极，同样形成电流。这可以比喻为一条由“空位”构成的路径，虽然看似空旷，但同样能传递“信息”（电流）。

二、工作原理探秘

N沟道场效应管

在N沟道场效应管中，当栅极电压相对于源极为正时，正电压吸引电子至栅极下方区域，形成N型导电沟道。此时，源极与漏极之间就像打开了一扇门，电子自由穿梭，电流顺畅流通。

P沟道场效应管

相比之下，P沟道场效应管则需要栅极电压相对于源极为负时才能导通。负电压排斥电子，促使空穴占据沟道，形成P型导电路径。这就像是在特定条件下，原本关闭的门被悄然打开，空穴成为传递电流的“使者”。

三、特性对比与应用场景

导电性能

N沟道场效应管通常具有更高的电子迁移率，因此在相同的条件下，其导电性能可能优于P沟道场效应管。这意味着在需要高速、高效导电的场合，N沟道场效应管更具优势。

应用场景

• N沟道场效应管：经常应用于低压、高速和低噪声环境的电路中，如放大器、模拟电路以及低功耗设备中。在电源管理电路中，如DC-DC转换器的开关管，也常采用N沟道MOS管以提高转换效率。

• P沟道场效应管：则更多用于低功率应用，如电源管理和模拟电路等需要低电压操作和低功率的场合。在逻辑电路的“下拉”功能中，P沟道mos管也扮演着重要角色，帮助实现逻辑信号的翻转和传输。

组合使用

在实际电路设计中，N沟道和P沟道场效应管往往被组合使用，以形成各种逻辑门和电路。这种组合不仅充分利用了两种沟道场效应管的优点，还实现了复杂的电路功能。

四、结构构造的差异

从结构构造上看，N沟道与P沟道场效应管也有着明显的差异。N沟道mos管以掺杂少量正离子的P型半导体为衬底，在其上制作两个高浓度N+区作为源极与漏极；而P沟道MOS管则以N型半导体为衬底，制作两个高浓度P+区作为源极与漏极。

五、总结与展望

N沟道与P沟道场效应管在电子世界中各司其职，共同构建了丰富多彩的电路世界。N沟道以其高效的导电性能在高速、低功耗领域大放异彩；而P沟道则在低电压、低功率应用中展现出独特魅力。未来，随着科技的不断进步和创新，这两种场效应管将继续在电子领域发挥重要作用，推动电子设备的不断发展与升级。
