mos管控制电路设计图

一、MOS管基础原理

mos管（金属-氧化物-半导体场效应晶体管）是一种利用电场效应控制电流的半导体器件。其核心结构由源极（S）、漏极（D）和栅极（G）组成，类似于一个“电子阀门”。当栅极施加电压时，会在半导体表面形成导电通道，实现源极与漏极之间的电流通断。

场景化比喻：可将mos管视为一个“电子水龙头”，栅极电压相当于开关手柄，通过调节手柄控制水流（电流）的开启与关闭。N沟道MOS管导通时电流从漏极流向源极，P沟道则相反，两者组合可实现双向控制。

二、H桥驱动电路设计

H桥电路是MOS管应用最经典的拓扑之一，因形似字母“H”得名。其核心由4个MOS管（或三极管）组成，用于控制直流电机的正反转。

工作原理：

1. 导通对角线：若Q1和Q4同时导通，电流从左向右流经电机；若Q2和Q3导通，电流方向反转，实现电机调向。

2. 防止直通：需确保上下管不会同时导通，否则可能导致电源短路。通常通过逻辑电路或驱动芯片控制时序。

应用场景：机器人底盘、电动窗帘等需要双向运动的设备。

三、MOS管驱动电路类型

1. 直接电源IC驱动

通过专用驱动芯片（如IR2104）直接为MOS管栅极提供高压脉冲，适合高频开关场景。优势：电路简单，响应速度快；局限：驱动电流受限，需匹配芯片输出能力。

场景化比喻：如同使用“专业教练”精准控制运动员（MOS管）的动作，确保动作迅速且协调。

2. 推挽驱动电路

利用两个三极管或MOS管组成推挽结构，交替导通以提供双向驱动信号。优势：提升驱动电流，降低开关损耗；缺点：需额外死区时间避免直通。

应用场景：大功率逆变器、工业自动化设备。

3. 加速关断驱动

在栅极并联快恢复二极管或电阻电容网络，加速关断过程，减少高频干扰。原理：通过泄放栅极电荷实现快速关断，类似“刹车系统”。

白话解读：如同汽车踩油门后迅速踩刹车，防止惯性导致的失控。

四、关键设计参数

1. 驱动电压与电流

• 电压：需高于MOS管阈值电压（通常为2-5V），但避免超过栅极耐压（如20V）。

• 电流：根据MOS管输入电容计算，需满足快速充放电需求。例如，1000pF电容在10ns内充电需约1A电流。

2. 输出阻抗匹配

驱动电路的输出阻抗需远低于MOS管栅极阻抗，以确保信号完整性。例如，使用低阻抗推挽电路驱动高阻抗栅极，类似“强水泵抽水入小水管”。

五、常见问题与优化方案

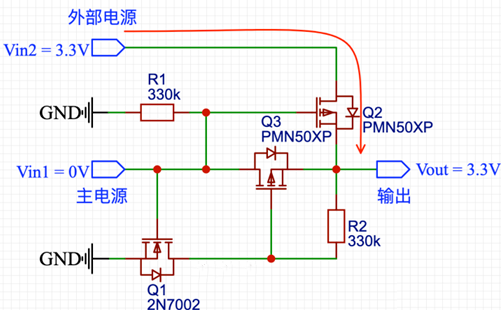

1. 寄生二极管问题

MOS管内部存在体二极管，可能导致反向电流泄漏。解决方案：

• 串联肖特基二极管阻断反向电流；

• 或采用双MOS管串联，利用低导通电阻抗干扰。

2. 静电防护

MOS管栅极氧化层易被静电击穿。防护措施：

• 在栅极添加TVS二极管或稳压管；

• 存储时使用防静电包装，类似“给精密仪器加保护罩”。

六、设计实例与仿真验证

以半桥驱动电路为例：

1. 拓扑：两个NMOS管组成上下桥臂，搭配Bootstrap升压电路为高端管供电。

2. 参数计算：

• 驱动电阻：根据$R_{drive} = \frac{V_{gs}}{I_{gate}}$计算，典型值10-100Ω；

• 死区时间：根据开关速度设定，通常为1-10μs。

1. 仿真工具：使用LTspice或Proteus验证开关波形，观察是否出现直通或振荡。

以上内容结合了多篇技术文档的核心要点，涵盖原理、设计、优化及实际应用，可作为公众号文章的完整框架。如需进一步扩展，可参考搜索结果中的电路图与公式推导。
