用mos管做led调光电路

在现代电子照明设计中，MOS管作为LED调光电路的核心元件，凭借其高效、可靠和灵活的特性，逐渐成为工程师们的首选方案。本文将深入探讨如何利用mos管实现LED调光电路的设计原理与实际应用，结合多种调光方式的技术特点，为读者提供一份兼具专业性与实用性的技术指南。

一、mos管在LED调光中的核心作用

MOS管（金属氧化物半导体场效应晶体管）在LED调光电路中扮演着"电流开关"的角色。其工作原理类似于水龙头：当栅极接收到控制信号时，MOS管导通，电流通过LED灯珠；当信号消失时，MOS管截止，电流被切断。这种特性使得MOS管能够精准调节通过LED的电流量，从而改变亮度。

与传统的三极管相比，MOS管具有更低的导通电阻和更高的开关速度。例如，锐骏的RU30110L-B型号MOS管在LED调光器中展现出高效节能的特性，其开关响应时间可达纳秒级，相当于在百万分之一秒内完成亮暗切换。这种快速响应特性特别适用于需要无频闪调光的场合，如高端照明设备。

二、主流LED调光技术解析

1. 调幅式调光：简单但有局限

调幅式调光通过改变正弦波电压的幅度来调节亮度，类似于调节水龙头的出水压力。这种方法电路简单、成本低廉，但存在明显缺陷——当电压降低时，LED电流会呈非线性下降，导致亮度不均匀。就像用手捂住水管口，虽然水流变小，但水压不稳定会导致喷溅。

2. 恒流源调光：稳定可靠的选择

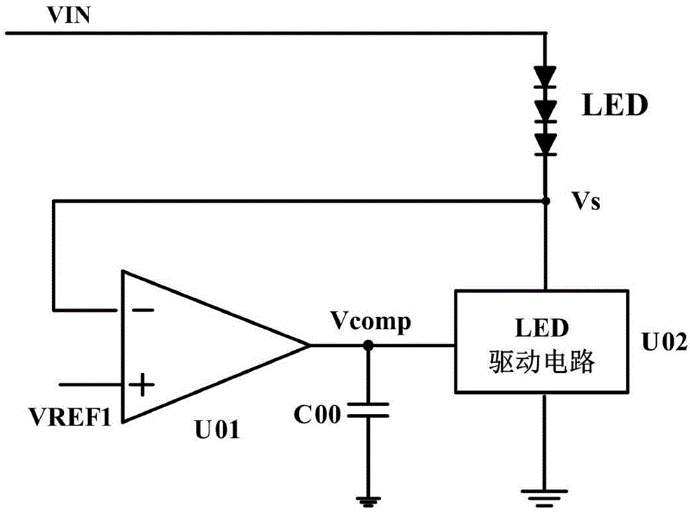

恒流源调光技术通过维持恒定的电流输出，确保LED亮度均匀。这好比给水管安装稳压阀，无论水源压力如何变化，始终保证稳定的水流。该技术采用专用驱动芯片，配合MOS管形成闭环控制系统，能将亮度波动控制在±3%以内，特别适合对光照质量要求严格的场景，如医疗照明。

3. PWM调光：精准的数字化控制

PWM（脉冲宽度调制）调光通过快速开关MOS管，利用人眼的视觉暂留效应调节感知亮度。其原理类似高速闪烁的闪光灯：当MOS管每秒开关数千次时，人眼无法察觉闪烁，但能感知到平均亮度的变化。例如，当占空比为50%时，相当于每秒点亮熄灭各500次，最终亮度为人眼可感知的中间值。

4. 调相式调光：前沿与后沿的智慧

调相式调光通过改变交流电的相位角来调节功率。前沿切相在电压零交叉前截断波形，适合阻性负载；后沿切相则在零交叉后截断，更适合容性负载的LED电路。这两种方式配合MOS管使用，可实现平滑无级的亮度调节，常用于智能家居调光系统。

三、MOS管调光电路设计要点

1. 栅极驱动电路设计

在典型电路中，MOS管栅极通过电容耦合实现电压渐变。当按下控制按键时，电源通过限流电阻为栅极电容充电，如同给气球缓慢充气，使MOS管逐渐导通。这种设计允许用户通过按键时长精确控制亮度，松开按键后电容保持电荷，实现亮度记忆功能。

2. 保护电路的必要性

为防止MOS管因过压击穿，电路中需加入齐纳二极管进行栅极保护。这相当于给精密仪器加装避雷装置，当遇到异常电压时，二极管会优先导通，将电压钳制在安全范围内。同时，在LED回路中串联检测电阻，可实时监控电流变化，避免过流损伤。

3. 电磁兼容性优化

MOS管高速开关会产生电磁干扰（EMI），犹如闪电引发电磁辐射。通过在源极串联磁珠、优化布线布局等措施，可将EMI降低至符合国际标准。例如，将驱动电路与功率电路分离布局，并使用屏蔽层隔离，能有效抑制干扰传播。

四、实际应用中的创新设计

1. 双通道调光系统

通过复用控制芯片引脚，可构建两组独立调光回路。例如，将芯片第7引脚连接另一组LED电路，即可实现双通道控制。这类似于在一根水管上安装两个水龙头，分别控制不同区域的照明，适用于需要分区调光的商业场所。

2. 智能调光方案

结合单片机与MOS管，可开发具备智能功能的调光系统。通过AD采样环境光照强度，自动调节PWM占空比，实现自适应调光。这就像给灯具安装"瞳孔"，白天自动减弱亮度，夜晚增强照明，既节能又舒适。

3. 高效率电源设计

采用高压MOS管构建的buck-boost电路，能在宽输入电压范围（85~265V）内保持90%以上的转换效率。这相当于为电力传输装上"变速器"，无论市电如何波动，都能确保稳定的功率输出，特别适合大功率LED灯带应用。

从技术演进来看，MOS管调光技术已从简单的开关控制发展为智能化、数字化的精密调节。随着物联网技术的普及，未来的调光系统或将集成环境感知、远程控制等更多功能。对于电子爱好者而言，掌握MOS管调光原理不仅有助于理解现代照明技术，更能为智能家居、工业控制等领域的创新设计打下坚实基础。
